Lahat ng dielectric na pagsuporta sa sarili ng ADSS Aerial Fiber Optic Cable

Ang lahat ng dielectric na pagsuporta sa sarili na ADSS aerial fiber optic cable ay nagpatibay ng maluwag na tube layer stranding istraktura, at ang 250μm optical fiber ay sheathed sa maluwag na tubo na gawa sa mataas na materyal na modulus, at ang maluwag na tubo ay puno ng hindi tinatagusan ng tubig na tambalan. Ang maluwag na tubo (at pagpuno ng lubid) ay baluktot sa paligid ng di-metallic center reinforcement core (FRP) upang makabuo ng isang compact cable core, at ang agwat ng cable core ay napuno ng grasa-blocking grasa. Ang cable core ay extruded na may isang polyethylene (PE) panloob na kaluban, pagkatapos ay natatakpan ng aramid para sa pampalakas, at sa wakas ay pinalabas ng isang polyethylene (PE) panlabas na kaluban o isang electric tracking (AT) panlabas na kaluban.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga katangian

Maaaring mai -install nang hindi ikulong ang lakas

Magpatibay sa kaluban, na may mahusay na pagganap ng anti-pagsubaybay

Magaan ang timbang at maliit na diameter ng cable bawasan ang epekto ng yelo at hangin at ang pag -load sa mga tower at sumusuporta

Malaking haba ng span at ang pinakamalaking span ay higit sa 1000m

Napakahusay na lakas ng makunat at temperatura

Ang disenyo ng buhay ng disenyo ay higit sa 30 taon

Application

Ang disenyo ng lahat ng dielectric na pagsuporta sa sarili ng ADSS aerial fiber optic cable ay ganap na isinasaalang-alang ang aktwal na sitwasyon ng mga linya ng kuryente at angkop para sa mga linya ng paghahatid ng mataas na boltahe ng iba't ibang mga antas. Para sa 10KV at 35KV na mga linya ng kuryente, maaaring magamit ang polyethylene (PE) sheath; Para sa 110kV at 220kV na mga linya ng kuryente, ang nakabitin na punto ng optical cable ay dapat matukoy sa pamamagitan ng pagkalkula ng lakas ng electric field at paggamit ng isang panlabas na kaluban. Kasabay nito, ang halaga ng aramid at ang perpektong proseso ng pag -twist ay maingat na idinisenyo upang matugunan ang mga kinakailangan ng aplikasyon ng iba't ibang mga span.

Mga Pamantayan

Ang ADSS cable ay sumusunod sa karaniwang IEEE 1222 pati na rin ang IEC 60794-1.

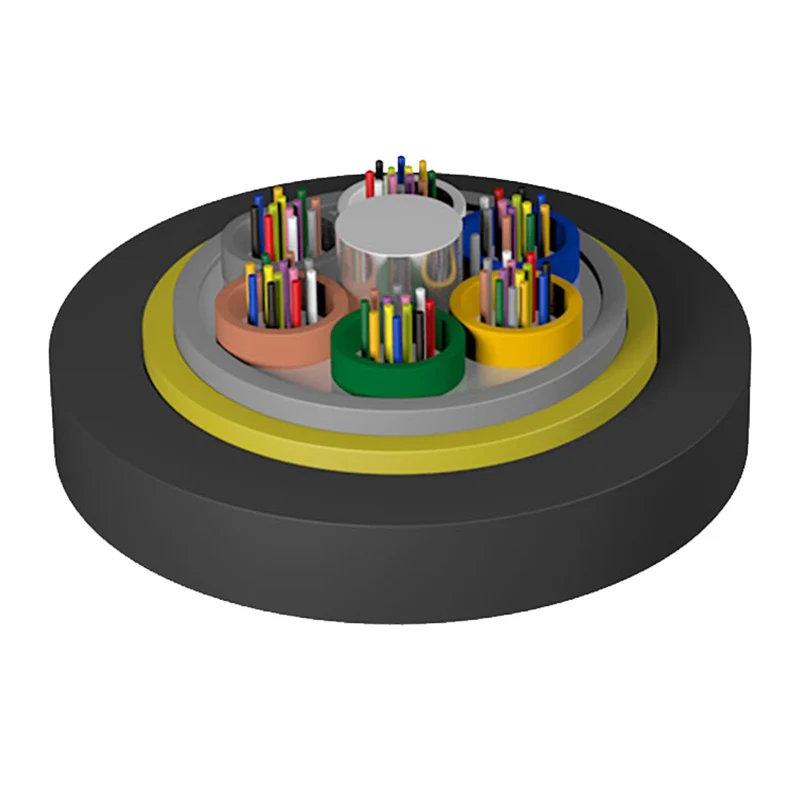

Pagguhit ng istraktura

1. Miyembro ng lakas ng FRP

2. Fiber

3. Compound ng pagpuno ng tubo

4. Maluwag na tubo

5. Compound ng pagpuno ng cable

6. PE INNER SHEATH

7. Aramid Yarn

8. Pe/sa panlabas na kaluban

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Mga teknikal na parameter

Ref. Panlabas na diameter (mm)	Ref. Timbang (kg/km)		Rec. Pang -araw -araw na Max. Pag -igting sa Paggawa (KN)	Max pinapayagan na pag -igting sa pagtatrabaho (KN)	Break Lakas (KN)	Miyembro ng Strenght CSA (Mm2)	Modulus ng pagkalastiko (kn/mm2)	Koepisyent ng pagpapalawak ng init × 10-6/k	Ang angkop na span (Pamantayang NESC, M)
Ref. Panlabas na diameter (mm)	PE SHEATH	Sa kaluban	Rec. Pang -araw -araw na Max. Pag -igting sa Paggawa (KN)	Max pinapayagan na pag -igting sa pagtatrabaho (KN)	Break Lakas (KN)	Miyembro ng Strenght CSA (Mm2)	Modulus ng pagkalastiko (kn/mm2)	Koepisyent ng pagpapalawak ng init × 10-6/k	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Temperatura ng imbakan/operating: -40 ℃ -+70 ℃

Mga optical na katangian

Uri ng Optic Fiber	（+20 ℃）				Bandwidth		Numerical na siwang	Gupitin ang haba ng haba ng optical cable
Uri ng Optic Fiber	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerical na siwang	Gupitin ang haba ng haba ng optical cable
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz · km	≥500MHz · km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz · km	≥500MHz · km	0.275±0.015 NA	---

Tandaan:

a. Tanging isang bahagi ng mga cable ng ADSS ang nakalista sa talahanayan, ang mga cable ng ADSS na may iba pang mga span ay maaaring maging mga form ng pagbebenta ng mga benta.

b. Ang mga pagtutukoy sa talahanayan ay nakuha sa kondisyon na walang pagkakaiba sa taas at ang pag -install ng sag ay 1%

c. Ang bilang ng hibla ay 2 hanggang 72, ang pagkakakilanlan ng mga hibla ay sumusunod sa pambansang pamantayan

Application: Sinusuportahan ng sarili na aerial

Mga Hot Tags: Lahat ng dielectric na pagsuporta sa sarili ng ADSS Aerial Fiber Optic Cable
