Fiber Optic Cable Access Terminal Panel GFS-1F

1. Pangkalahatan1.1 Paglalarawan Ang kagamitan ay ginagamit bilang isang punto ng pagtatapos para sa drop cable upang kumonekta sa ONU panloob ng apartment sa FTTX Communication Network System. Ang hibla ng hibla ay maaaring gawin sa kahon na ito, at samantala ay nagbibigay ito ng solidong proteksyo......

Magpadala ng Inquiry

Paglalarawan ng Produkto

1. Pangkalahatan

1.1 Paglalarawan

Ang kagamitan ay ginagamit bilang isang punto ng pagtatapos para sa drop cable upang kumonekta sa ONU panloob ng apartment sa FTTX Communication Network System. Ang hibla ng hibla ay maaaring gawin sa kahon na ito, at samantala ay nagbibigay ito ng solidong proteksyon at pamamahala para sa gusali ng FTTX Network.

Uri ng Produksyon	Pag -uuri
GFS-1F	Fiber Optic Cable Access Terminal Panel

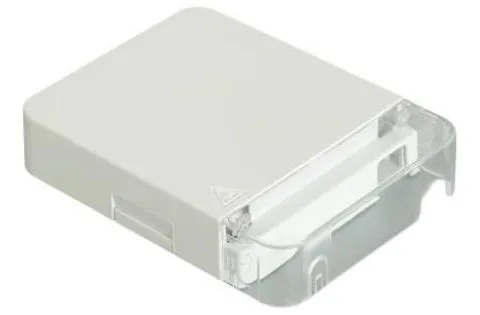

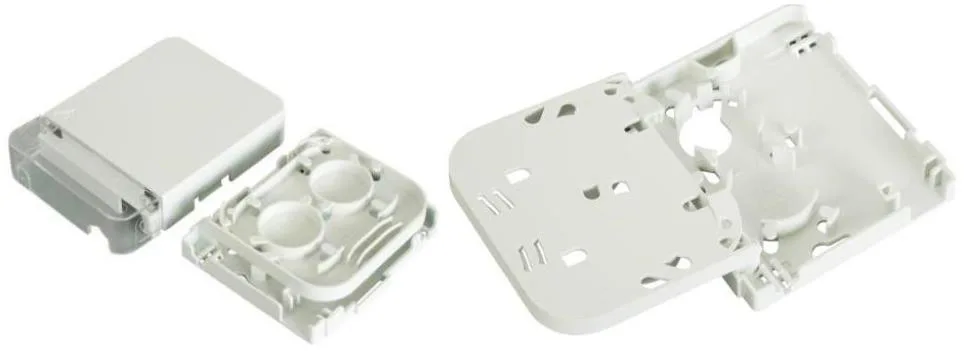

Hitsura ng GFS-1F

1.2 Mga Pamantayan Sumunod

Ang produksiyon na inaalok ay dinisenyo, ginawa at nasubok ayon sa mga pamantayan tulad ng sumusunod:

IEC61300-2	Fiber Optic Interconnecting Device at Passive Components - Mga Pamamaraan sa Pagsubok at Pagsukat
IEC60068-2	Mga pangunahing pamamaraan sa pagsubok sa kapaligiran para sa mga produktong electric at electronic

1.3 Kapaligiran sa Application

Item	Halaga
Temperatura ng operasyon	-40 ºC ～+60 ºC
Temperatura ng pag -install	-5 ºC ～+40 ºC
Temperatura ng imbakan	-45ºC ～+65 ºC

2. Mga Katangian

1. Ginamit para sa lugar ng trabaho ng pamilya, kumpletuhin ang pag -access at output ng Double Core Fiber, ay maaaring ganap na matugunan ang mga kinakailangan ng baluktot na radius ng hibla, at protektahan ang pag -access ng optical fiber, upang magbigay ng proteksyon sa seguridad para sa core.

2. Madaling pag -install, maginhawang operasyon at pagpapanatili.

3. Ayon sa mga kinakailangan ng customer ay maaaring mai -print na logo.

4. Ginawa ng ABS+PC Mataas na kalidad ng engineering plastic material na may mahusay na intensity.

5. Maaari kang mag -install ng isang adapter ng SC.

3. Mga pagtutukoy

3.1 Mga pagtutukoy ng mekanikal

Item	Mga pagtutukoy	Pansinin
Panlabas na Dimensyon (mm)	1158623
Kulay	Puti
Bilang ng mga port ng inlet	3
Diameter ng fiber cable ng input port (mm)	Φ2 ~ φ3, 2*3
Kapasidad (max)	2 cores
Antas ng proteksyon ng IP	IP20
Flammability	UL94-HB	Maaari itong ipasadya ayon sa mga pangangailangan.

Fiber Optic Cable Access Terminal Panel GFS-1F

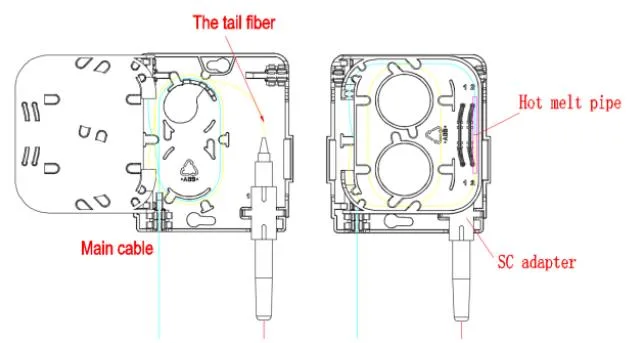

GFS-1F Ruta ng mapa

3.2 Mga pagtutukoy ng Optical

Item	Paraan ng Pagsubok	Pagtukoy
Pagkawala ng Insertion (DB)	IEC61300-3-4-Method b	Mean≤0.1db, maximum≤0.3db
Return Loss (DB)	IEC61300-3-6-Method 1	APC≥60DB, UPC≥50DB
Random na koneksyon	IEC61300-3-4	Mean≤0.15dB, maximum≤0.3db
Pag -uulit	IEC 61300-2-2 500 cycle	Sa panahon ng pagsubok ang pagkakaiba sa pagitan ng paunang pagsukat at bawat isa sa mga sukat pagkatapos ng isang siklo ay dapat na mas mababa sa 0.20 dB, at dapat na linisin kung hindi man, na may limitasyong 25 paglilinis

3.3. Pag-install ng pader na naka-mount

Drill 2 butas sa dingding ayon sa sukat sa Talahanayan 2, ilagay ang plug ng pagpapalawak φ6*30, ilagay ang kahon upang tumugma sa mga butas at gumamit ng mga turnilyo upang i -fasten.

Fiber Optic Cable Access Terminal Panel GFS-1F

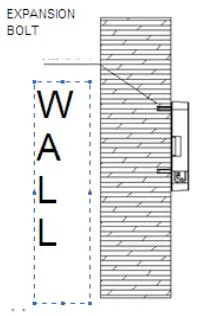

Pic.5 Pag-install ng Wall-Mounted

4. Pag -configure

4.1 Seksyon ng accessory

Bahagi ng pangalan	Unit	Dami	Tandaan
Mga screws at goma plugs	itakda	2	M425 Philips head screw, φ630 goma plug
Heat Shrink Protective Sleeve	PCS	1	L = 45mm

5.Package

Pamantayang dobleng corrugated karton, 520*360*390mm, 200 sa karton, mga 19.5kg.
