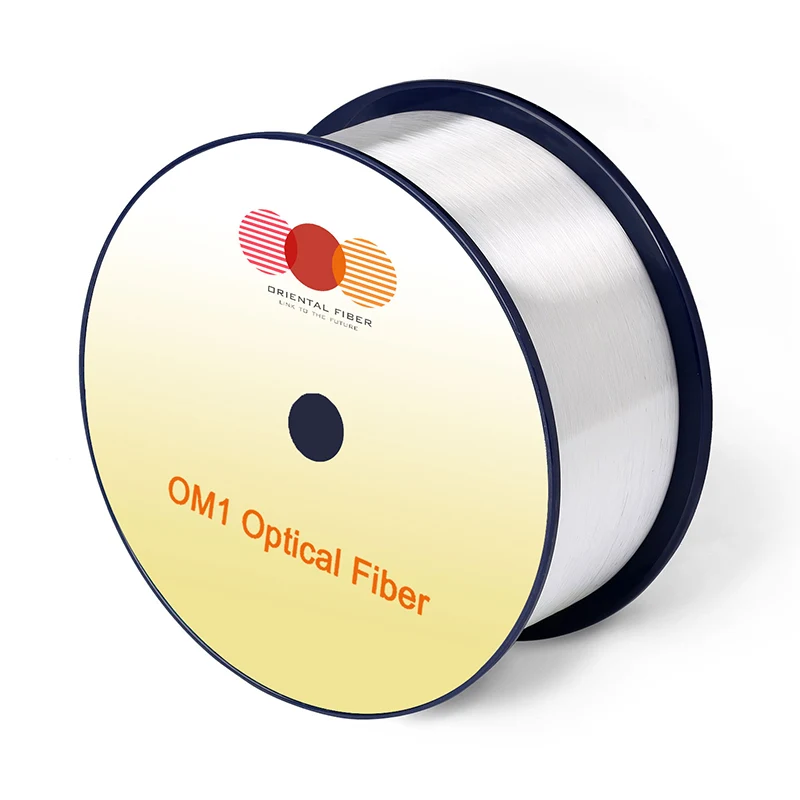

Multi-mode na optical fiber OM1

Mga katangian

Mga kondisyon

Tinukoy na mga halaga

Mga yunit

Mga katangian ng geometry

Diameter ng Core

-

62.5 ± 2.5

[μm]

Pangunahing hindi sirkulasyon

-

≤5.0

[%]

Diameter ng Cladding

-

125.0 ± 1.0

[μm]

Cladding non-circularity

-

≤1.0

[%]

Diameter ng Coating

-

245 ± 7

[μm]

Error sa Coating/Cladding Concentricity

-

≤10.0

[μm]

Patong na hindi pabilog

-

≤6.0

[%]

Error sa core/cladding concentricity

-

≤1.5

[μm]

Haba ng paghahatid

-

Hanggang sa 17.6

[km/reel]

Mga optical na katangian

Pagpapalambing

850nm

≤2.7

[db/km]

1300nm

≤0.6

[db/km]

Sa ibabaw ng lled modal bandwidth

850nm

≥200

[MHz · km]

1300nm

≥500

[MHz · km]

Numerical na siwang

-

0.275 ± 0.015

-

Group Refractive Index

850nm

1.496

-

1300nm

1.491

-

Zero pagkakalat ng haba ng haba ， λ0

-

1320 ~ 1365

[NM]

Zero pagkakalat ng slope ， s0

1320nm≤ λ0 ≤1348nm

≤0.11

[ps/(nm2 · km)]

1348nm≤ λ0 ≤1365nm

≤0.001 （1458-l0）

[ps/(nm2 · km)]

Pagkawala ng Macrobending

-

-

-

100 lumiliko @ 37.5 mm radius

850nm

≤0.50

[DB]

1300nm

≤0.50

[DB]

Mga katangian ng backscatter

1300nm

Hakbang （Kahulugan ng pagsukat ng bidirectional）

-

≤0.10

[DB]

Ang mga iregularidad sa haba ng hibla at pagtanggi sa point

-

≤0.10

[DB]

Pagkakapareho ng pagpapalambing

-

≤0.10

[db/km]

Mga katangian ng kapaligiran

850nm at 1300nm

Pagbibisikleta ng temperatura

-60 ℃ hanggang 85 ℃

≤0.10

[db/km]

Ang pagbibisikleta ng temperatura

-10 ℃ hanggang 85 ℃ ， 4% hanggang 98% RH

≤0.10

[db/km]

Pag -iilaw ng tubig

23 ℃, 30 araw

≤0.10

[db/km]

Dry heat

85 ℃ ， 30 araw

≤0.10

[db/km]

Damp Heat

85 ℃, 85% RH ， 30 araw

≤0.10

[db/km]

Pagtukoy ng mekanikal

Patunay na pagsubok

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Coating Strip Force

Karaniwang average na puwersa

1.5

[N]

peak force

≥1.3 ， ≤8.9

[N]

Dynamic Stress Corrosion Susceptibility Parameter （ND, Karaniwang）

-

20

-
