Multi-purpose na pamamahagi ng hibla ng optic cable (≥24f)

Ang multi-purpose na pamamahagi ng hibla ng optic cable (≥24f) ay gumagamit ng mga multi-core sub-unit (φ900μm na masikip-buffered optical fiber, aramid reinforcement element), non-metal central reinforcement core, ang optical cable sub-unitts ay pinilipit sa gitnang reinforcement core upang mabuo ang isang cable core, at isang layer ng polyvinyl chloride (PVC) o or, o isang layer ng polyvinyl chloride (PVC) o or, o isang layer ng polyvinyl chloride (PVC) o or, o isang layer ng polyvinyl chloride (PVC) o or, o isang layer ng polyvinyl chloride (PVC) OR OR, OR O. Ang low-smoke zero-halogen material (LSZH, low-swem, halogen-free, flame-retardant) na sheath ay extruded sa labas.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga katangian

Stranded non-metal na lakas ng istraktura ng miyembro ng Miyembro Tiyakin na ang cable ay magtitiis ng mas malaking lakas ng makunat

Ang masikip na hibla ng buffer ay may mahusay na pagganap ng apoy-retardant

Aramid Yarn Bilang Miyembro ng Lakas Gumawa ng Cable ay may mahusay na lakas ng makunat

Ang panlabas na materyal ay lumalaban sa kaagnasan, hindi tinatagusan ng tubig, lumalaban sa UV, flame-retardant at friendly na kapaligiran.

Mga Aplikasyon

PAGSUSULIT NG CABLE CABLE

Backbone Distribution Cable sa isang gusali

Multi optical fiber patchcord

Mga Pamantayan

Kilalanin ang mga pamantayan ng YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, atbp Bilang karagdagan sa mga ordinaryong produkto ng PVC, mayroon ding mga produkto na pumasa sa mga sertipikasyon ng UL OFNR at OFNP. Gumagamit ang mga produktong LSZH ng iba't ibang mga materyales upang matugunan ang IEC60332-1 o IEC60332-3C.

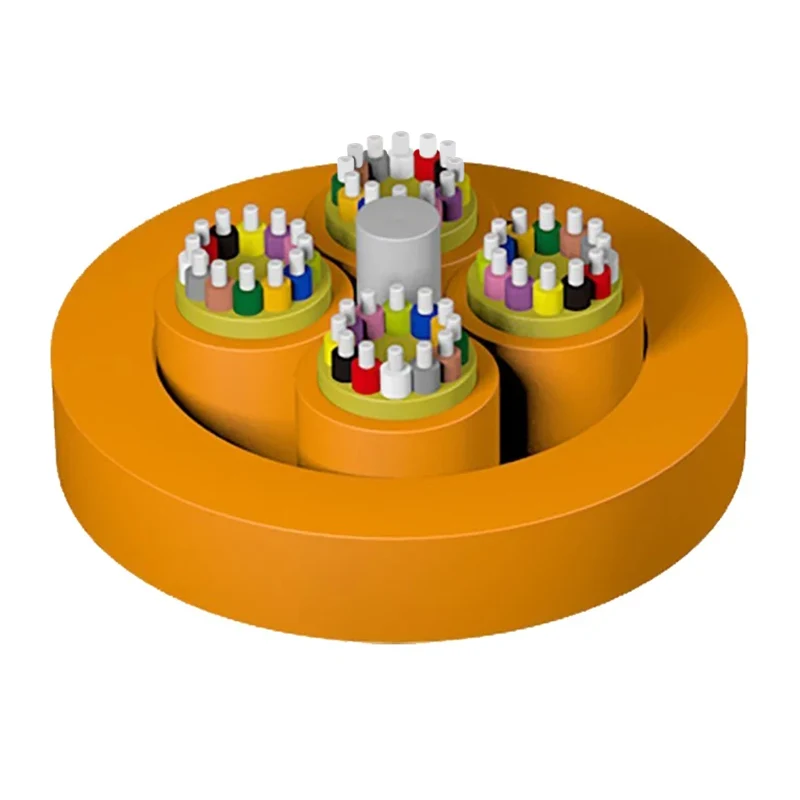

Pagguhit ng istraktura

1. Fiber

2. Sub-Unit

3. Aramid Yarn

4. Miyembro ng Central Lakas

5. Jacket

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Mga teknikal na parameter

Modelo ng cable	Diameter ng cable (ref) (mm)	Timbang ng Cable (Ref) (kg/km)		Lakas ng makunat Mahaba/maikling termino (N)	Paglaban ng crush Mahaba/maikling termino (N/100mm)	Baluktot na radius Dynamic/Static (mm)
Modelo ng cable	Diameter ng cable (ref) (mm)	Dyaket ng PVC	LSZH Jacket	Lakas ng makunat Mahaba/maikling termino (N)	Paglaban ng crush Mahaba/maikling termino (N/100mm)	Baluktot na radius Dynamic/Static (mm)
24	12.3 ± 0.5	117	124	200/660	300/1000	20d/10d
36	14.5 ± 0.5	171	180	200/660	300/1000	20d/10d
48	14.8 ± 0.5	161	170	400/1320	300/1000	20d/10d
72	17.5 ± 0.5	244	254	400/1320	300/1000	20d/10d
96	20.7 ± 0.5	351	366	400/1320	300/1000	20d/10d
144	24.8 ± 0.5	443	451	400/1320	300/1000	20d/10d

Mga optical na katangian

Uri ng hibla	Pagpapalambing				Ofl	Epektibong mode bandwidth	10 GBIT/S Ethernet Link haba	Minimum na radius ng liko
Kundisyon	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Karaniwang halaga	Pinakamataas na halaga	Karaniwang halaga	Pinakamataas na halaga		850/1300nm	850nm	850nm	/
Unit	DB/km	DB/km	DB/km	DB/km	MHz.km	MHz.km	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Transportasyon/ imbakan/ temperatura ng operating: -20 ℃ -+60 ℃, temperatura ng pag -install: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
