Pre-connectorized Fiber Optic Cable Distribution Box GFS-16SX

1. Pangkalahatan

1.1 Paglalarawan

Pre-connectorized Optical Distribution Box Bilang ang pinaka advanced na FTTX Network Distribution Node Equipment, ay nagbibigay ng mabilis at maaasahang koneksyon, mahusay na proteksyon at pamamahala para sa network ng FTTX.

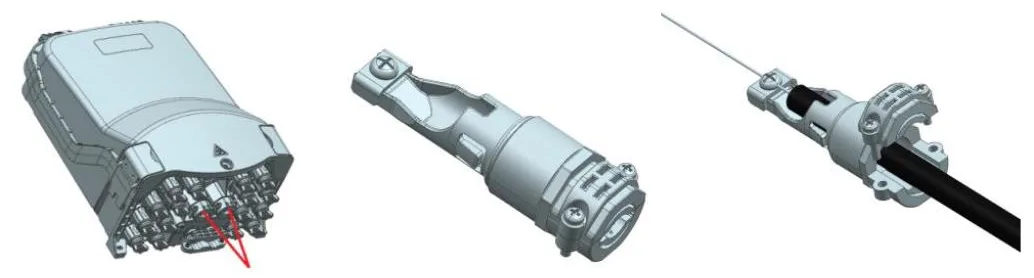

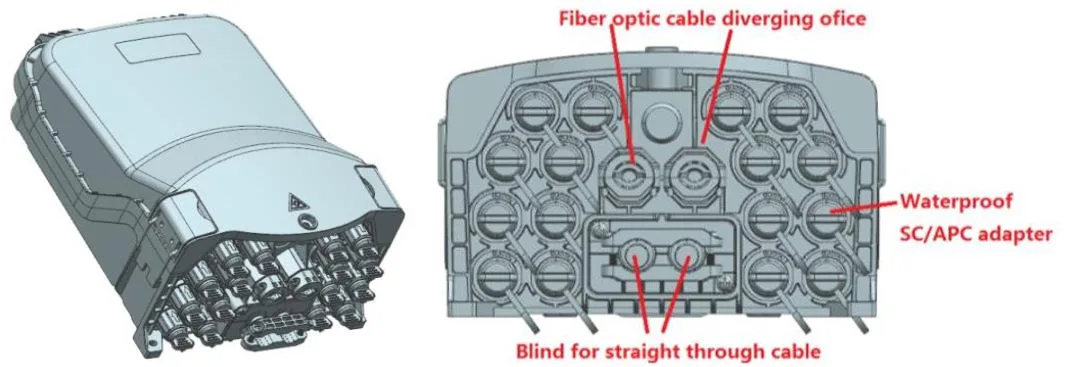

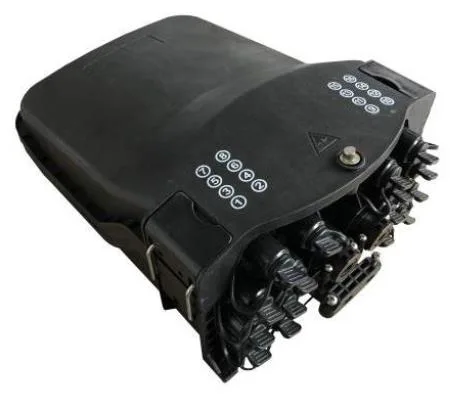

Ang hitsura ng GFS-16SX

1.2 Mga Pamantayan Sumunod

Ang produksiyon na inaalok ay dinisenyo, ginawa at nasubok ayon sa mga pamantayan tulad ng sumusunod:

1.3 Kapaligiran sa Application

2. Mga Katangian

1. Advanced na disenyo ng istraktura, madaling operasyon at makatuwirang ruta.

2. Materyal: pp+gf.

3. Patunay ng kahalumigmigan, hindi tinatagusan ng tubig, dust-proof, anti-aging.

4. Antas ng Proteksyon Hanggang sa IP65.

5. 1 Oval optical cable entry, 2 branch optical cable entry at 16 pre-konektado adaptor.

6. Ang iba't ibang mga tray ng splice ay magagamit.

7. Paraan ng Pag-install: Pole-mount, aerial-mount, naka-mount na pader.

8. Maaari itong magamit sa drop cable storage tray upang matugunan ang imbakan ng 50 metro 5mm round cable.

3. Mga pagtutukoy

3.1 Mga pagtutukoy ng mekanikal

4. Pag -configure

4.1 Pangunahing optical na mga parameter

Ang mga optical na mga parameter na ipinapakita sa talahanayan sa itaas ay mga default na halaga, at maaaring ipasadya ayon sa mga kinakailangan.

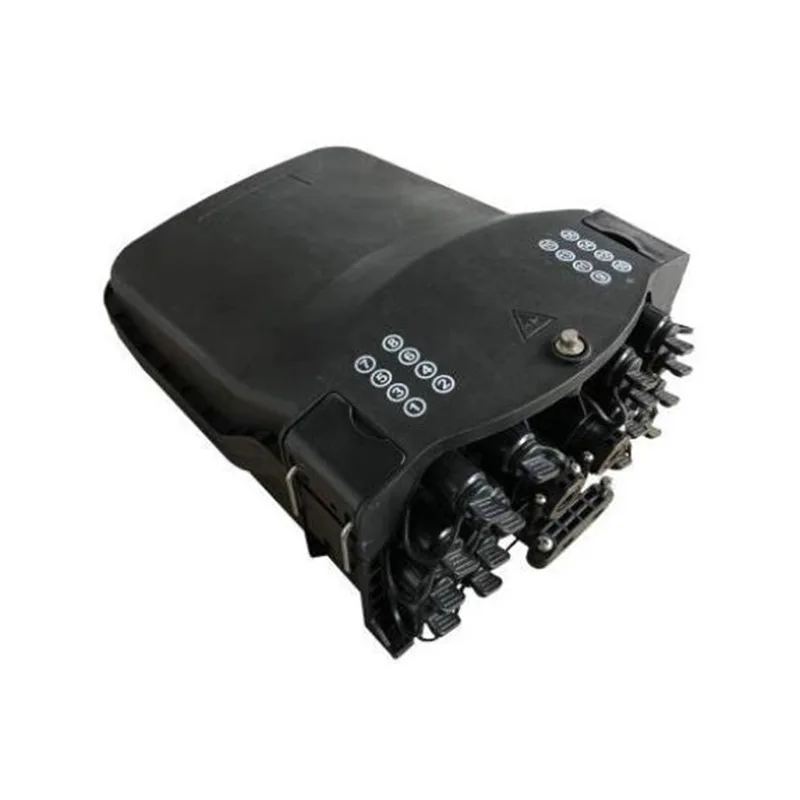

5. Larawan ng produkto

5.1 Mga paraan ng cable ng produkto:

5.2 Mabilis na plug

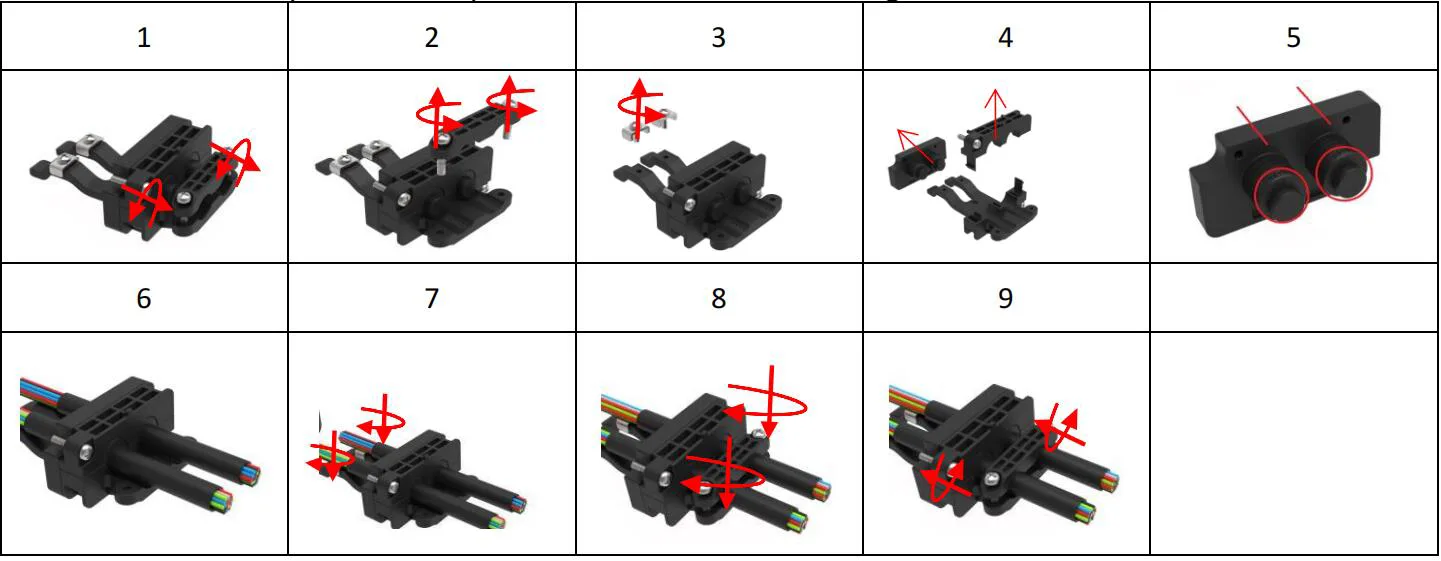

1. Paluwagin ang tornilyo at alisin ang koneksyon.

2. Paluwagin ang tornilyo at alisin ang plate plate.

3. Paluwagin ang tornilyo sa compression plate ng miyembro ng lakas.

4. Alisin ang mga plug ng goma at mga bahagi ng plastik.

5. Gupitin ang plug ng goma ayon sa kinakailangang laki ng cable.

6. Ipasa ang stripped cable sa pamamagitan ng goma plug at tipunin ang cable gamit ang goma plug.

7. Ipakilala ang miyembro ng Lakas sa takip, pindutin ang Pressure Plate, at higpitan ang tornilyo upang ayusin ang miyembro ng Lakas.

8 Pindutin ang plate ng presyon at higpitan ang tornilyo upang ayusin ang optical cable.

9. Itulak ang mga sangkap na may optical cable sa ilalim at higpitan ang mga tornilyo.

5.3 Fiber Optic Cable Bifurcation

5.4 Mga paraan ng cable ng produkto

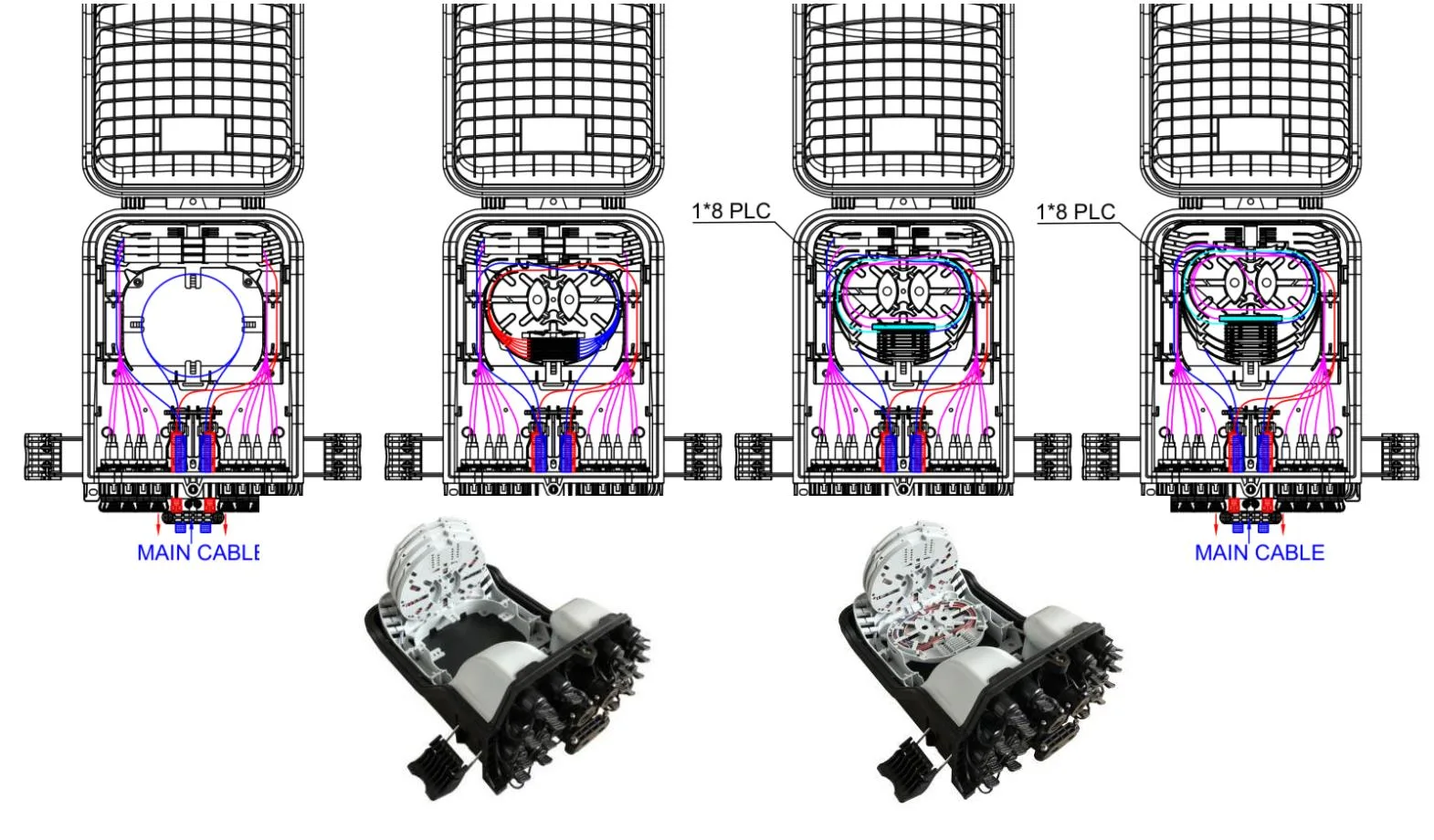

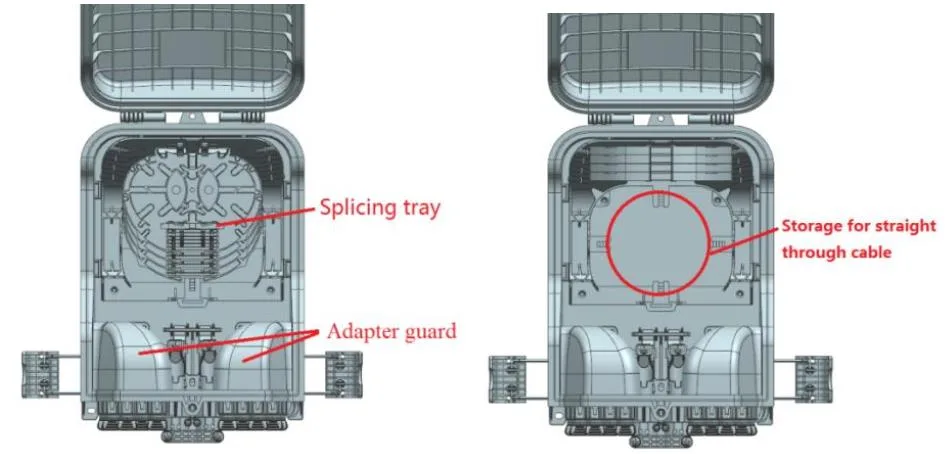

GFS-16SX ruta ng diagram

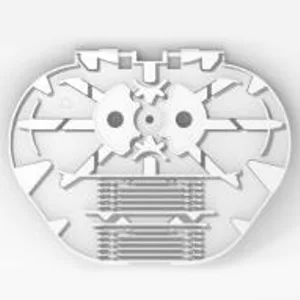

5.5 Paghahati ng tray

Item	Paghahati ng tray a	Paghahati ng tray b	Splitter tray A-1	Paghahati ng tray c
Sukat (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Net weight (kg)	0.021	0.015	0.021
Larawan
Kulay	RAL7035	RAL7035	RAL7035
Materyal	PC+abs	PC+abs	PC+abs
Paghahati ng kapasidad ng isang tray (mga cores)	12 (2 layer ng heat Shrinkable Protective Sleeve)	8 (1 Layer ng Heat Shrinkable Protective Sleeve)	6 (2 layer ng heat Shrinkable Protective Sleeve)
Ang kapasidad ng splitter ng isang tray (PCS)	1 (PLC 1x2, 1x4, 1x8, 0.9mm fiber, 60x7x4mm)	/	1  (PLC 1x16, 0.9mm fiber, 60x12x4mm)
Pinakamataas (PCS)	4	8	4
Default (PCS)	2	/	/
Tandaan: 1. Ang mga tray sa itaas ay maaaring ihalo ayon sa mga kinakailangan. 2. Mga Panuntunan sa Pag -configure: 1a = 2b = 2c = 1d = 1e = 2f 3. Ang mga uri ng mga disc ng hibla ay patuloy na tumataas

Item	Paghahati ng tray c	Paghahati ng tray d	Paghahati ng tray e	Paghahati ng tray e-1
Mga Dimensyon (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Net weight (kg)	0.018	0.024	0.033	0.033
Larawan
Kulay	RAL7035	RAL7035	RAL7035	RAL7035
Materyal	PC+abs	PC+abs	PC+abs	PC+abs
Paghahati ng kapasidad ng isang tray (mga cores)	12 (1 Layer ng Heat Shrinkable Protective Sleeve)	24 (2 layer ng heat Shrinkable Protection Sleeve)	24 (2 layer ng heat Shrinkable Protection Sleeve)	18 (2 layer ng heat Shrinkable Protection Sleeve)
Ang kapasidad ng splitter ng isang tray (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0.9mm fiber, 60x7x4mm)	1 (PLC 1x16, 0.9mm fiber, 60x12x4mm)
Pinakamataas (PCS)	8	4	4	4
Default (PCS)	/	/	/	/
Tandaan: 1. Ang mga tray sa itaas ay maaaring ihalo ayon sa mga kinakailangan. 4. Mga Panuntunan sa Pag -configure: 1a = 2b = 2c = 1d = 1e = 2f 3. Ang mga uri ng mga hibla ng hibla ay patuloy na tumataas

5.3 Mga Kagamitan

Hindi.	Bahagi ng pangalan	Larawan ng sanggunian	Unit	Dami	Pansinin
1	Mga gumagamit	/	PCS	1	Sa
2	Ulat sa Pagsubok sa Splitter	/	PCS	1	Sa
3	Susi		PCS	1	Uri ng "D"
4	Heat-shrinkable Protection Sleeve		PCS	16	L = 45mm, Opsyonal bilang kahilingan ng customer
5	Nylon cable tie		PCS	10	3x100mm
6	Bare fiber protection tube		PCS	1	OD5mm x 50cm
7	Wall-mount kit		itakda	1	Opsyonal bilang kahilingan ng customer. Pinalawak na plastik na plug φ7.5x40mm, Phillips self-tapping screws m5x40mm.
8	Pole-mount kit		itakda	1	Opsyonal bilang kahilingan ng customer
9	Aerial-mount kit		itakda	1	Opsyonal bilang kahilingan ng customer
10	I -drop ang tray ng imbakan ng cable		PCS	2	Opsyonal bilang kahilingan ng customer

6. Mga Katangian sa Kapaligiran

Ang produktong ito ay sumusunod sa ROHS Environmental Protection Directive, at ang nilalaman ng tingga, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) at polybrominated diphenyl eter (PBDE) ay hindi lalampas sa limitasyon.

7. Pag -install

7.1. Pag-install ng pader na naka-mount

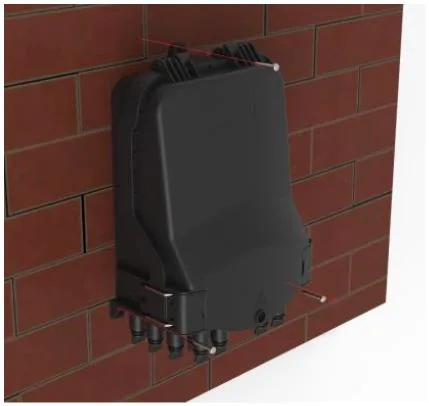

Drill 3 butas sa dingding ayon sa sukat sa Talahanayan 2, ilagay ang pagpapalawak ng plugφ7.5*40, ilagay ang kahon upang tumugma sa mga butas at gumamit ng mga tornilyo upang i -fasten.

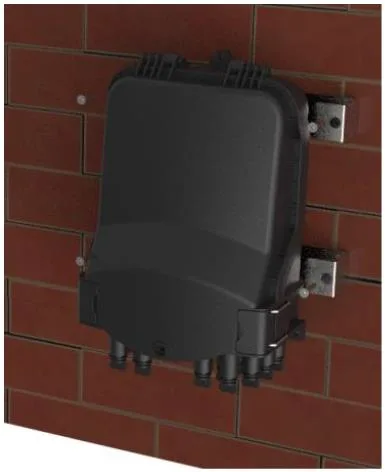

Pag -install ng pader na naka -mount

7.2. Pag-install ng poste-mount

Ipasa ang singsing ng hoop sa pamamagitan ng puwang ng likod na plato at ayusin ito sa poste ng telecommunication

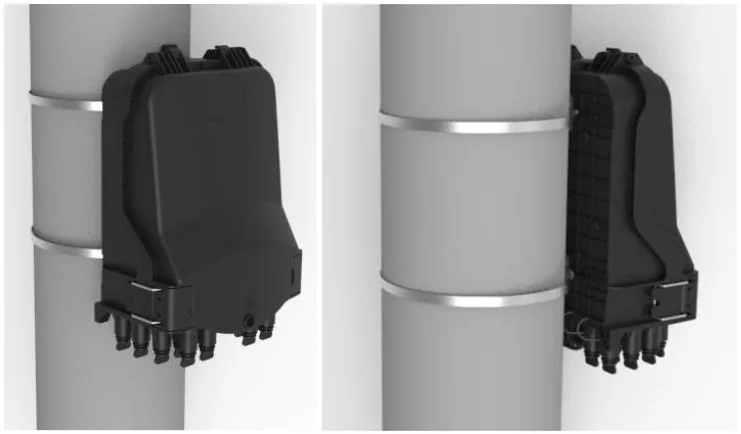

Pag -install ng Pole na naka -mount

7.3 Ang istraktura ng overhead

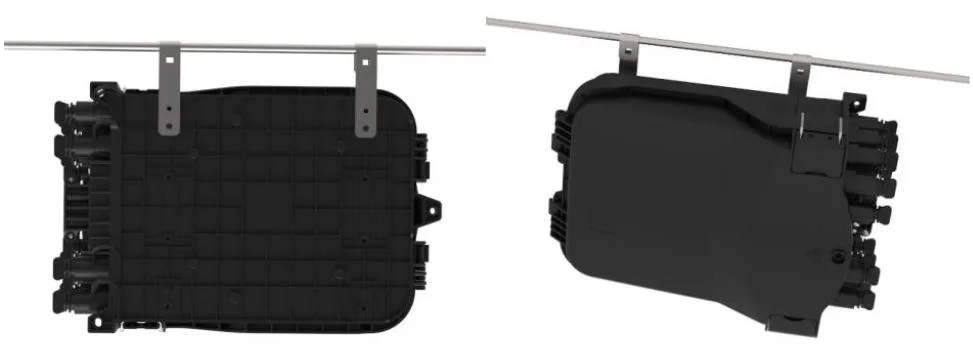

Itali ang dalawang naka -install sa tsasis ng overhead na nakabitin sa kawad, at pagkatapos ay bolted, maiwasan ang pagbagsak ng kaso. (Pic 6)

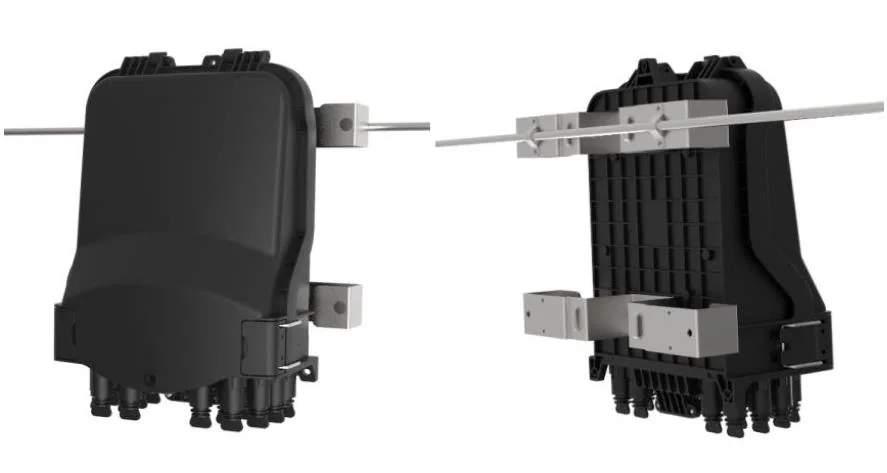

Ang istraktura ng overhead

7.4 Pag-install ng Wall-Mounted (na may Drop Cable Storage Tray)

Drill 4 na butas sa dingding ayon sa sukat ng drop cable storage tray mounting hole, ilagay ang pagpapalawak ng plug φ 7.5 * 40, ilagay ang kahon upang tumugma sa mga butas, at i -fasten gamit ang mga turnilyo.

Pag-install ng naka-mount na pader (na may drop cable storage tray)

7.5 Pag-install ng Pole-Mount (na may Drop Cable Storage Tray)

Ipasa ang hindi kinakalawang na asero na sinturon sa pamamagitan ng slot ng drop cable storage tray at ayusin ito sa poste na may buckle.

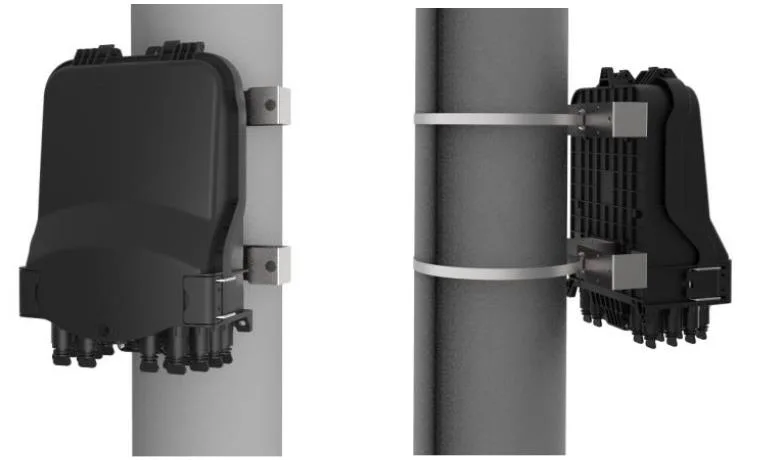

Pag-install ng poste na naka-mount (na may drop cable storage tray)

7.6. Pag-install ng aerial-mount (na may drop cable storage tray)

Gamitin ang maliit na metal plate upang ayusin ang kahon ng pamamahagi sa messenger.

Pag-install ng aerial-mount (na may drop cable storage tray)

8. Ang operasyon ng konektor

8.1 Pre -konektado Adapter - A （E）

⚫ Paikutin ang arrow na bahagi ng fiber connector counterclockwise at ilabas ang dust cap.

⚫ Ang arrow na bahagi ng konektor ng hibla ay nasa itaas, ipasok ang konektor ng hibla sa socket at pagkatapos ay paikutin ang arrow bahagi ng sunud -sunod.

8.2 Pre -konektado Adapter - B （XL）

⚫ Ipasok ang SC optical fiber connector plug sa pamamagitan ng mga maluwag na bahagi, at pagkatapos ay isaksak ito sa adapter;

⚫ I -install ang XL Pre Connected Adapter Sheath sa adapter na may plastic key;

⚫ Ipasok ang plug ng snap spring sa kaluban;

⚫ Ang clamp ng cable ay dapat mai -install at ang linya ay dapat malapit sa plug;

⚫ I -screw ang katad na cable clamp seat cap sa sheath clockwise

8.3 Pre -konektado Adapter - c

⚫ Itulak ang sliding singsing sa optical fiber preformed plug sa direksyon ng arrow upang alisin ang dust cap; Pindutin ang pindutan upang kunin ang cap ng alikabok sa adapter sa direksyon ng arrow.

⚫ I -align ang katawan ng preformed plug na may adapter buckle hanggang sa ito ay na -fasten. Ikonekta ang dalawang mga takip ng alikabok sa parehong paraan.

⚫ Ang naka -install na prefabricated plug ay nagtutulak sa sliding singsing upang palabasin ang buckle, at pagkatapos ay hilahin ang pangunahing katawan pabalik upang paghiwalayin ito.

8.4 Pre -konektado Adapter - d

⚫ I -on ang pre konektadong plug anti clockwise at buksan ang pre konektadong plug at alikabok na takip sa direksyon ng arrow.

⚫ Ikonekta ang pre konektadong plug d at ang pre konektadong adapter D sa direksyon ng arrow, at paikutin ang plug na sunud -sunod upang ayusin ito.

8.5 Pre -konektado Adapter - E (a)

⚫ I -on ang pre na nakakonektang plug anti clockwise at buksan ang paunang konektado na plug at takip ng alikabok sa direksyon ng arrow

⚫ Ikonekta ang pre konektadong plug e at ang pre konektadong adapter e sa direksyon ng arrow, at paikutin ang plug na sunud -sunod upang ayusin ito.

8.6 Pre -konektado Adapter - Sc

⚫ Ipasok ang SC optical fiber connector plug sa pamamagitan ng mga maluwag na bahagi, at pagkatapos ay isaksak ito sa adapter;

⚫ I -install ang XL Pre Connected Adapter Sheath sa adapter na may plastic key;

⚫ Ipasok ang plug ng snap spring sa kaluban;

⚫ Ang clamp ng cable ay dapat mai -install at ang linya ay dapat malapit sa plug;

⚫ I -screw ang leather cable clamp seat cap sa sheath clockwise.

8.7 Pre -konektado Adapter - g

9. Package

1pc sa isang bubble bag, 420*350mm;

1pc sa isang maliit na karton, 340*230*150mm, ang gross weight ay 1.5kg;

10pcs sa isang malaking corrugated karton, 480*360*805 mm, ang gross weight ay 16kg.
