Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY & -1

1. Pangkalahatan

1.1 Paglalarawan

Pre-connectorized Optical Distribution Box Bilang ang pinaka advanced na FTTX Network Distribution Node Equipment, ay nagbibigay ng mabilis at maaasahang koneksyon, mahusay na proteksyon at pamamahala para sa network ng FTTX.

1.2 Mga Pamantayan Sumunod

Ang produksiyon na inaalok ay dinisenyo, ginawa at nasubok ayon sa mga pamantayan tulad ng sumusunod:

1.3 Kapaligiran sa Application

2. Mga Katangian

1. Ang ilalim na shell at itaas na takip ay welded ng mainit na plate welding, na hindi maaaring ma -detach.

2. Materyal: pp.

3. Patunay ng kahalumigmigan, hindi tinatagusan ng tubig, dust-proof, anti-aging.

4. Antas ng Proteksyon Hanggang sa IP68.

5. Ang interior ay nilagyan ng 1x2 FBT splitter+ 1x8 PLC splitter o 1x8 PLC splitter.

6. Paraan ng Pag-install: Pole-mount, aerial-mount, wall-mount.

7. Maaari itong magamit ng drop cable storage tray upang matugunan ang imbakan ng 30 metro 5mm round cable.

3. Mga pagtutukoy

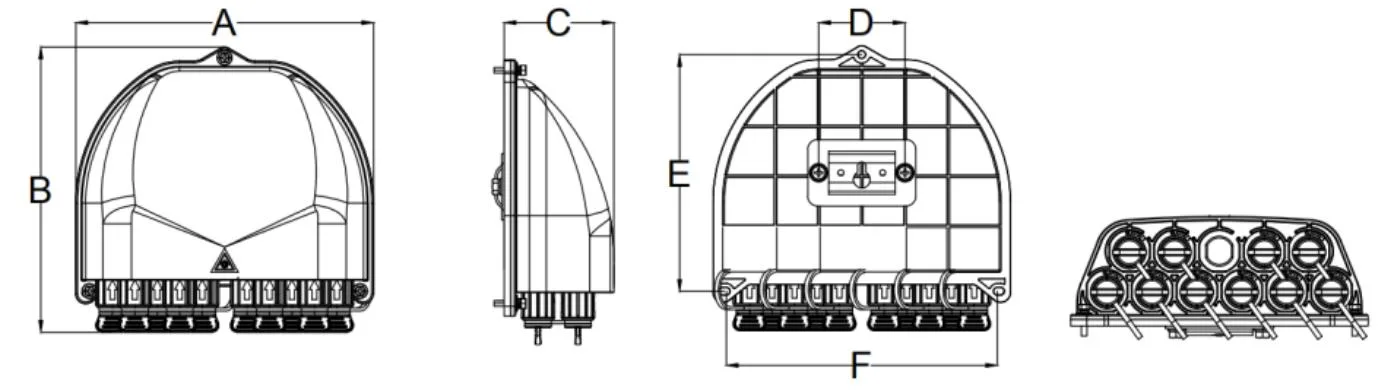

3.1 Mga pagtutukoy ng mekanikal

4. Pag -configure

Pangunahing optical na mga parameter

Ang mga optical na mga parameter na ipinapakita sa talahanayan sa itaas ay mga default na halaga, at maaaring ipasadya ayon sa mga kinakailangan.

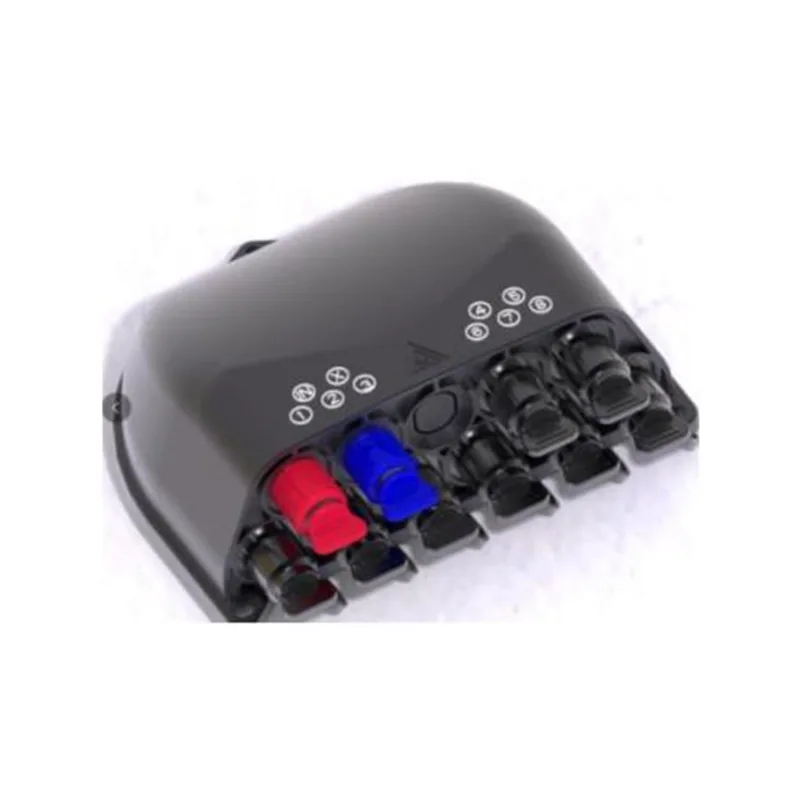

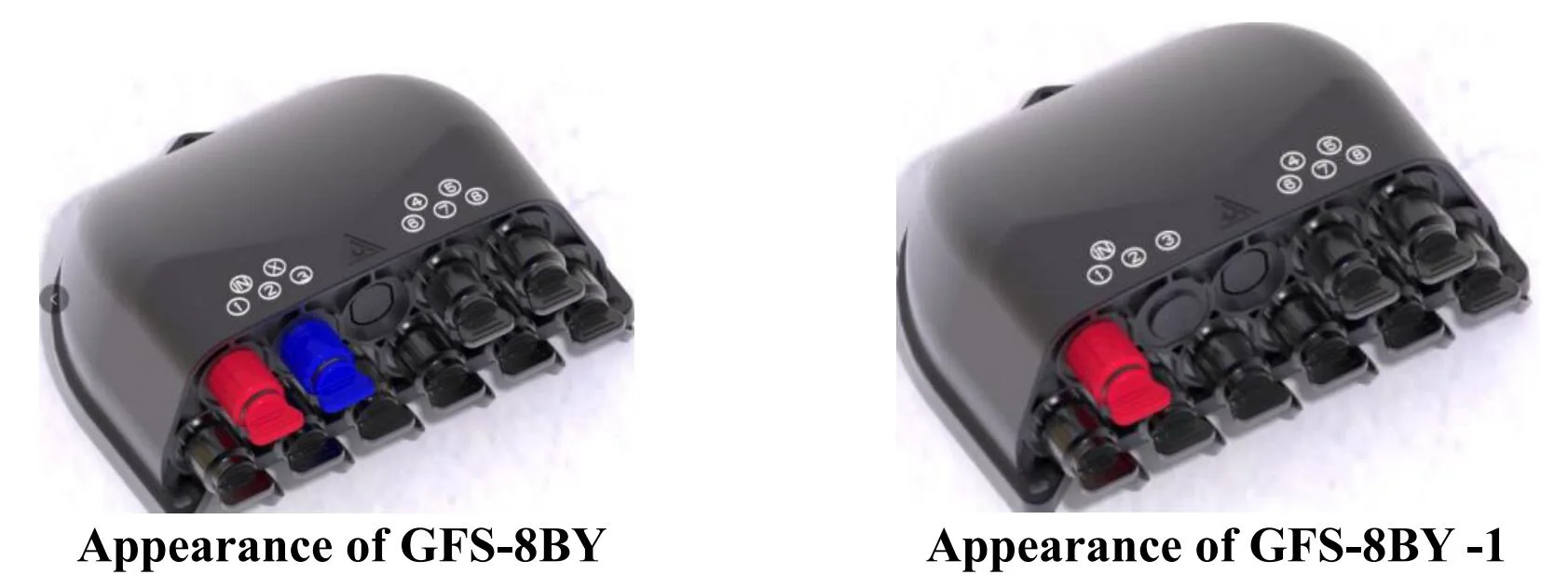

5. Larawan ng produkto

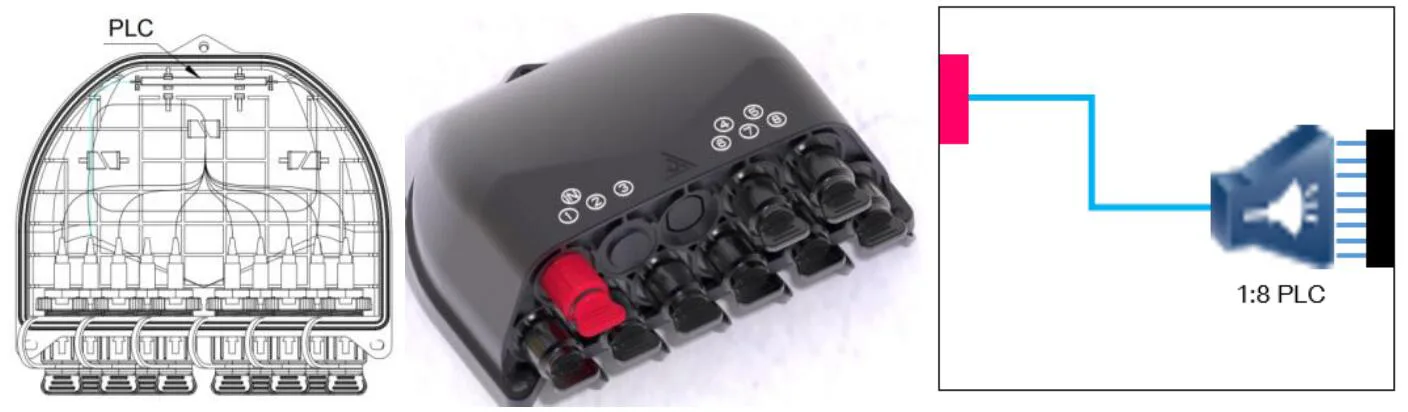

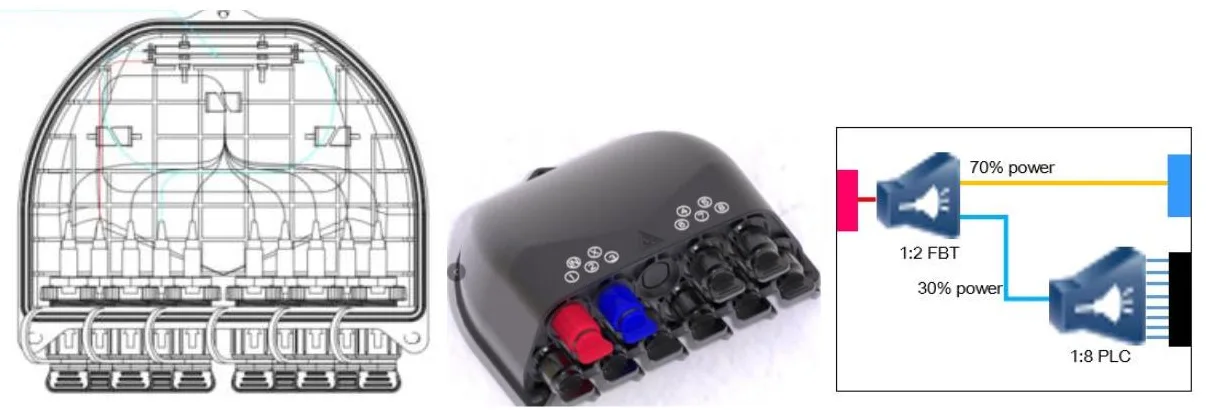

5.1 Mga paraan ng cable ng produkto:

PLC sa itaas, FBT sa ibaba

Gfs-8by (1 * 2 fbt + 1 * 8 plc splitter cable way)

GFS-8BY-1 (1 * 8 PLC Splitter Cable Way)

5.2 Pag -configure

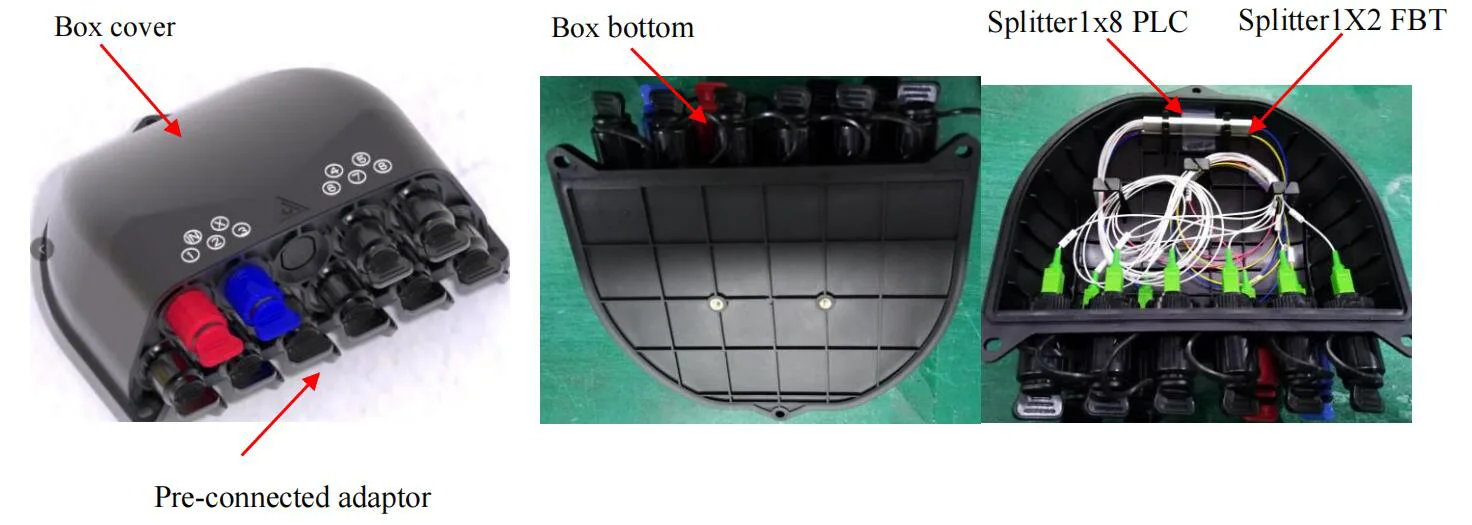

5.2.1 Pangunahing Mga Bahagi

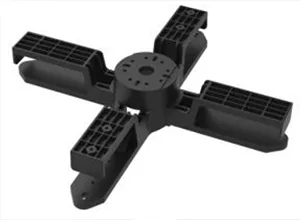

5.2.2 Mga Kagamitan

Hindi.	Bahagi ng pangalan	Larawan ng sanggunian	Unit	Dami	Pansinin
1	Mga gumagamit	/	PCS	1	Sa
2	Ulat sa Pagsubok sa Splitter	/	PCS	1	Sa

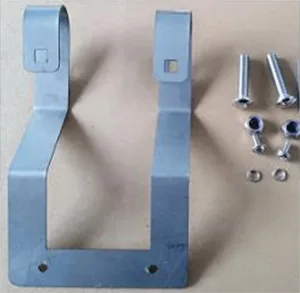

3	Wall-mount kit		itakda	1	Opsyonal bilang customer humiling
4	Pole-mount kit		itakda	1	Opsyonal bilang customer humiling

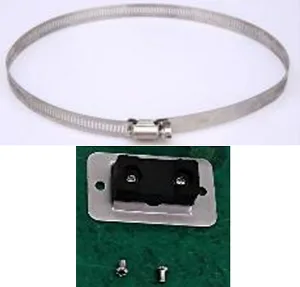

5	Aerial-mount kit		itakda	1	Opsyonal bilang customer humiling
6	Drop cable imbakan ng tray		itakda	1	Opsyonal bilang customer humiling
7	Drop cable imbakan ng tray		itakda	1	Opsyonal bilang customer humiling

6. Mga Katangian sa Kapaligiran

Ang produktong ito ay sumusunod sa ROHS Environmental Protection Directive, at ang nilalaman ng tingga, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) (PBB) at polybrominated diphenyl eter (PBDE) ay hindi lumampas sa limitasyon.

7. Pag -install

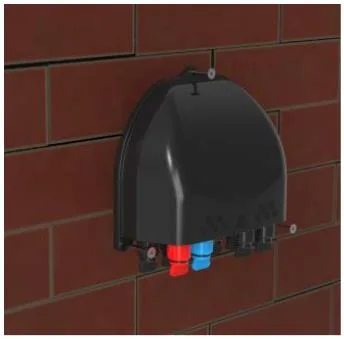

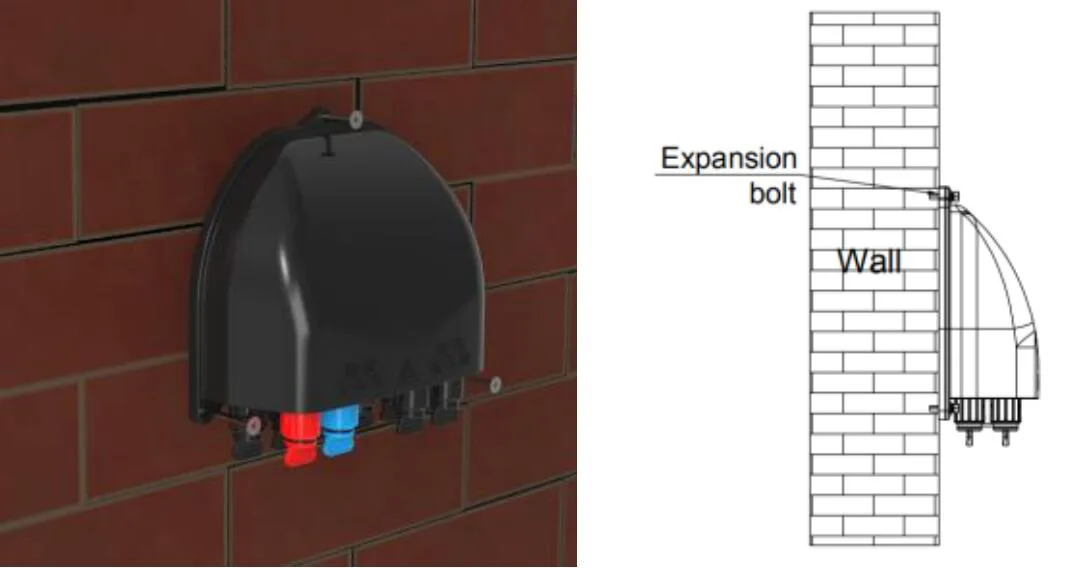

7.1. Pag-install ng pader na naka-mount

Drill 3 butas sa dingding ayon sa sukat, ilagay ang plug ng pagpapalawak φ7.5*40, ilagay ang kahon upang tumugma sa mga butas at gumamit ng mga turnilyo upang i -fasten.

Pag -install ng pader na naka -mount

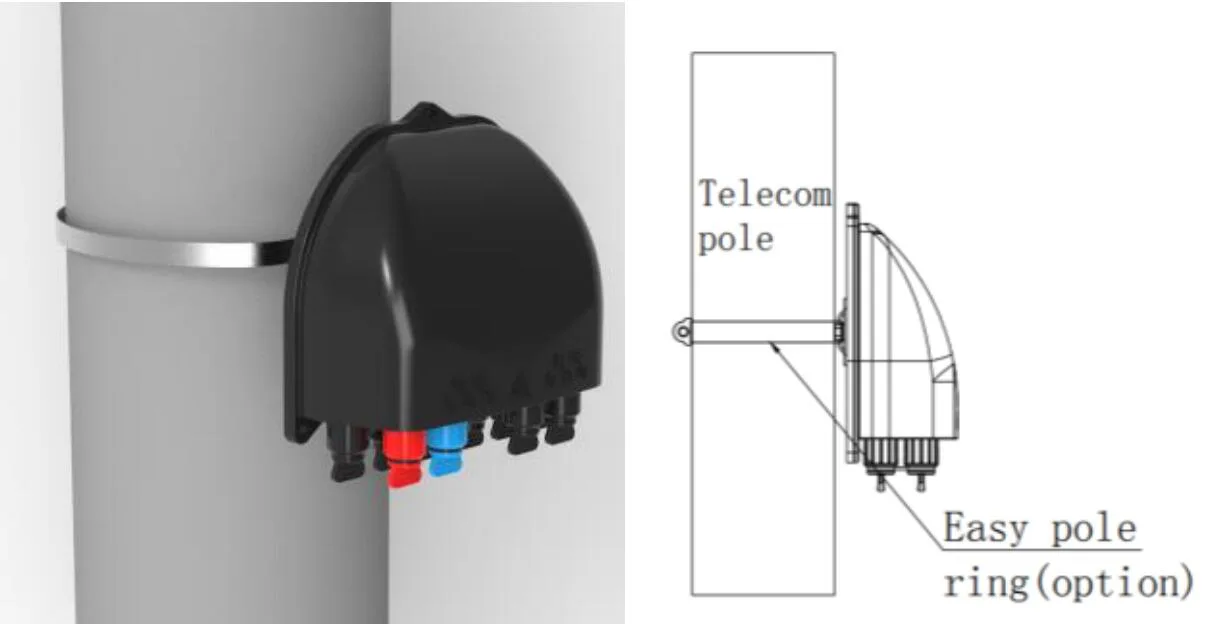

7.2. Pag-install ng poste-mount

Ipasa ang singsing ng hoop sa pamamagitan ng puwang ng likod na plato at ayusin ito sa poste ng telecommunication

Pag -install ng Pole na naka -mount

7.3. Pag-install ng naka-mount na pader (na may drop cable storage tray)

Drill 4 butas sa dingding ayon sa sukat ng drop cable storage tray mounting hole, ilagay ang pagpapalawak plug φ 8 * 40, ilagay ang kahon upang tumugma sa mga butas, at i -fasten kasama ang mga tornilyo.

Pag-install ng pader na naka-mount (na may drop cable storage tray

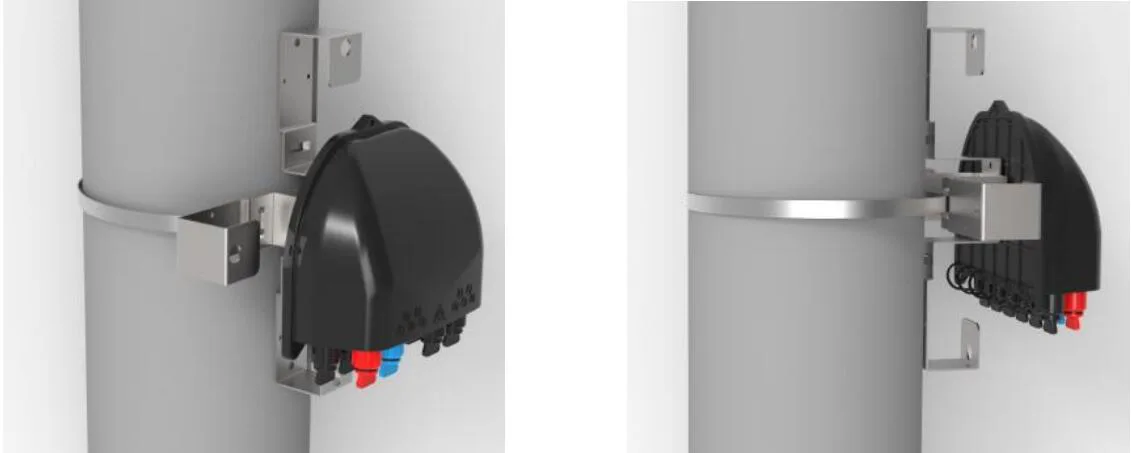

7.4. Pag-install ng poste na naka-mount (na may drop cable storage tray)

Ipasa ang hindi kinakalawang na asero na sinturon sa pamamagitan ng slot ng drop cable storage tray at ayusin ito sa poste na may buckle.

Pag-install ng poste na naka-mount (na may drop cable storage tray)

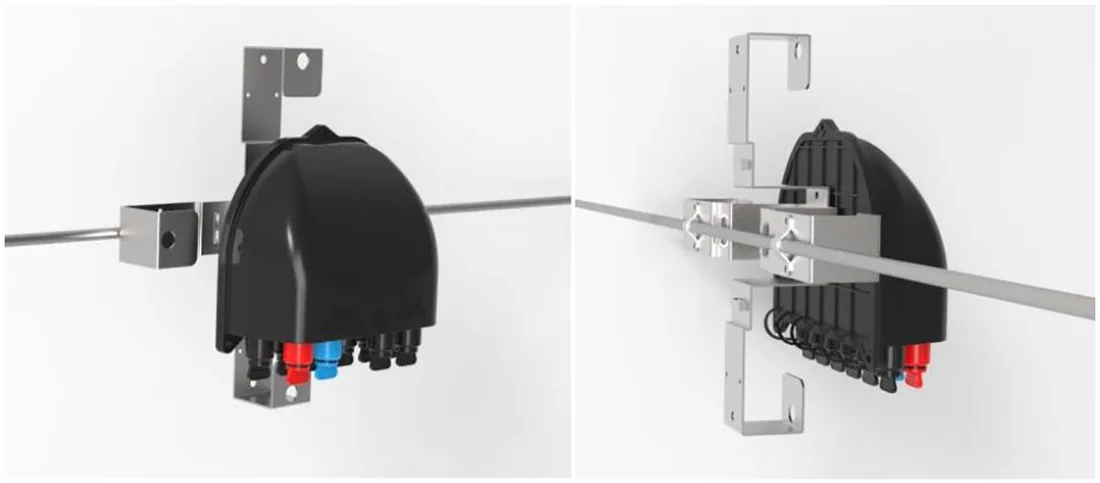

7.5. Pag-install ng aerial-mount (na may drop cable storage tray)

Gamitin ang maliit na metal plate upang ayusin ang kahon ng pamamahagi sa messenger.

Pag-install ng aerial-mount (na may drop cable storage tray)

8. Ang operasyon ng konektor

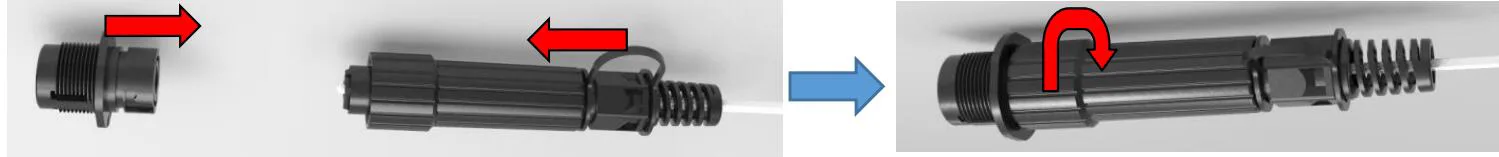

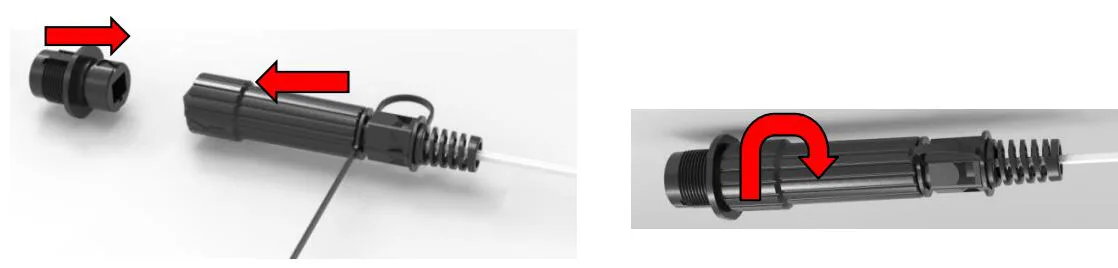

8.1 Pre -konektado Adapter - A （E）

⚫ Paikutin ang arrow na bahagi ng fiber connector counterclockwise at ilabas ang dust cap.

⚫ Ang arrow na bahagi ng konektor ng hibla ay nasa itaas, ipasok ang konektor ng hibla sa socket at pagkatapos ay paikutin ang arrow bahagi ng sunud -sunod.

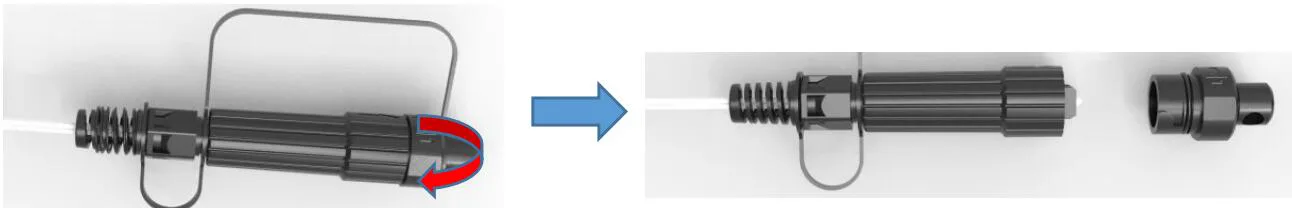

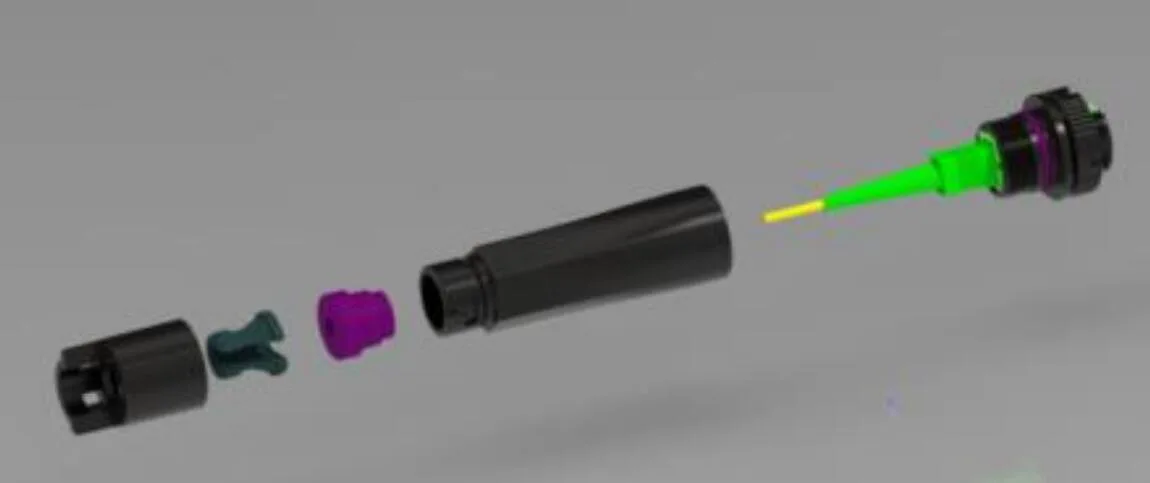

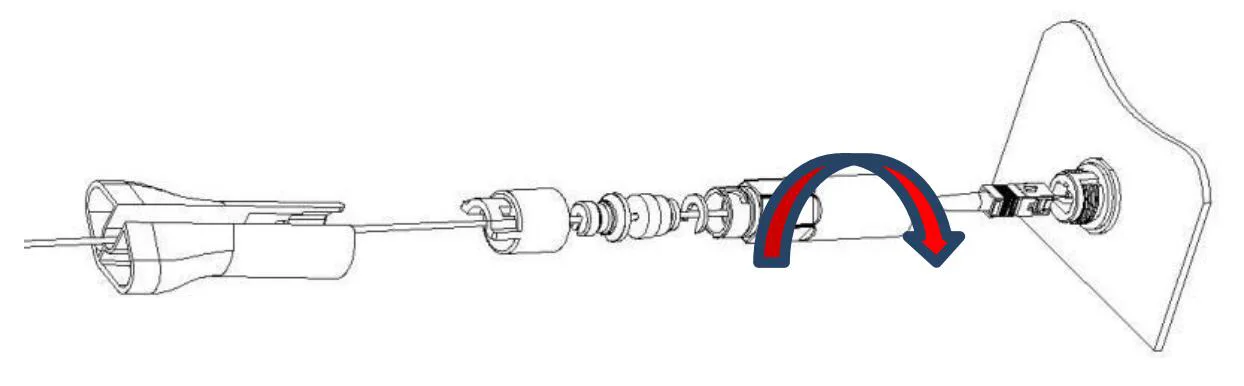

8.2 Pre -konektado Adapter - B （XL）

⚫ Ipasok ang SC optical fiber connector plug sa pamamagitan ng mga maluwag na bahagi, at pagkatapos ay isaksak ito sa adapter;

⚫ I -install ang XL Pre Connected Adapter Sheath sa adapter na may plastic key;

⚫ Ipasok ang plug ng snap spring sa kaluban;

⚫ Ang clamp ng cable ay dapat mai -install at ang linya ay dapat malapit sa plug;

⚫ I -screw ang katad na cable clamp seat cap sa sheath clockwise

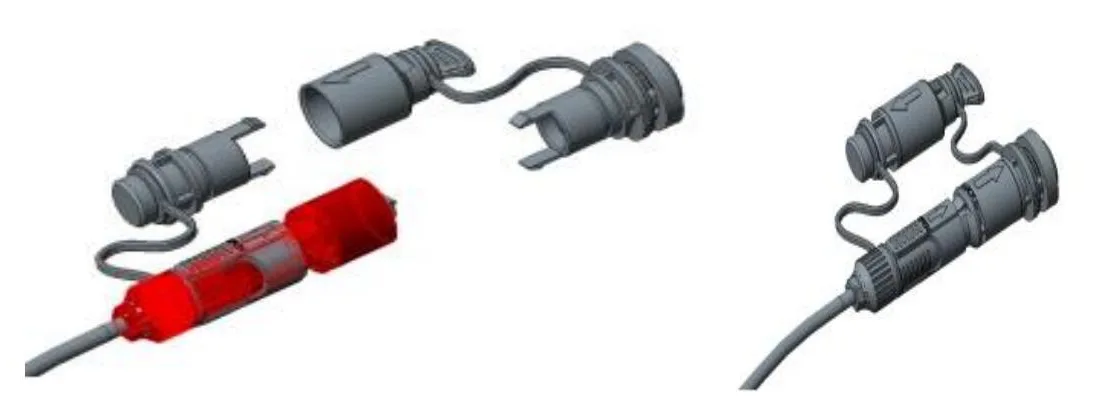

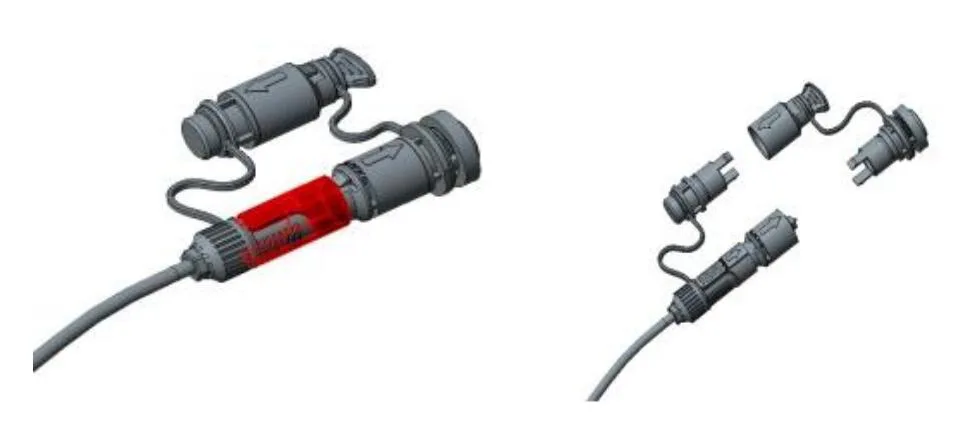

8.3 Pre -konektado Adapter - c

⚫ Itulak ang sliding singsing sa optical fiber preformed plug sa direksyon ng arrow upang alisin ang dust cap; Pindutin ang pindutan upang kunin ang cap ng alikabok sa adapter sa direksyon ng arrow.

⚫ I -align ang katawan ng preformed plug na may adapter buckle hanggang sa ito ay na -fasten. Ikonekta ang dalawang mga takip ng alikabok sa parehong paraan.

⚫ Ang naka -install na prefabricated plug ay nagtutulak sa sliding singsing upang palabasin ang buckle, at pagkatapos ay hilahin ang pangunahing katawan pabalik upang paghiwalayin ito.

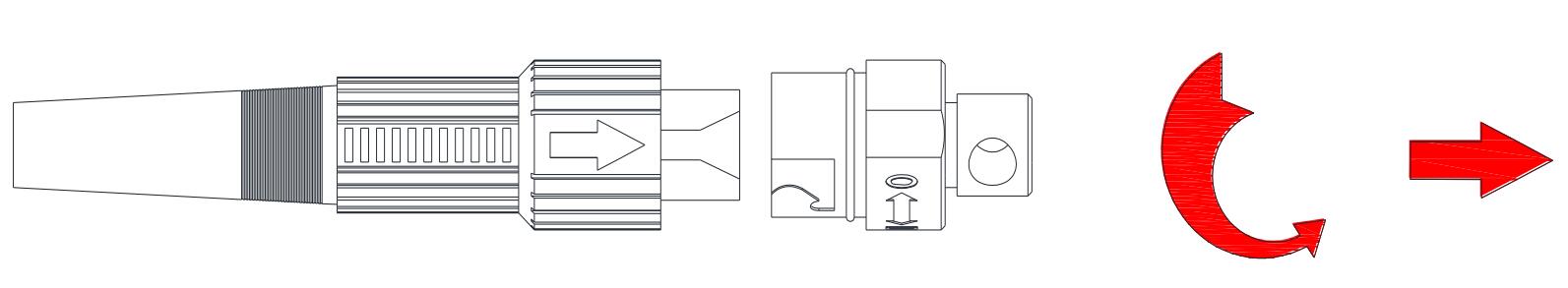

8.4 Pre -konektado Adapter - d

⚫ I -on ang pre konektadong plug anti clockwise at buksan ang pre konektadong plug at alikabok na takip sa direksyon ng arrow.

⚫ Ikonekta ang pre konektadong plug d at ang pre konektadong adapter D sa direksyon ng arrow, at paikutin ang plug na sunud -sunod upang ayusin ito.

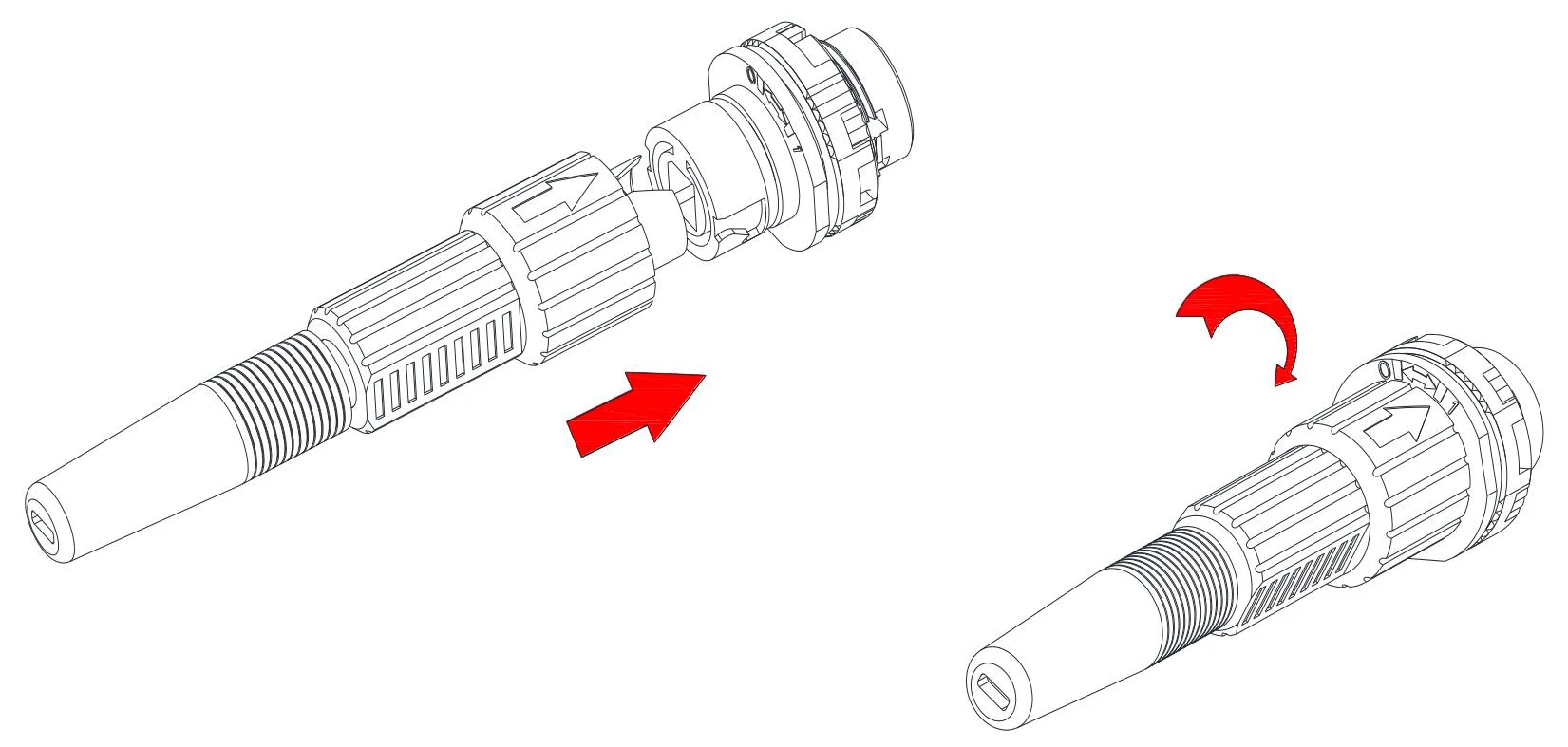

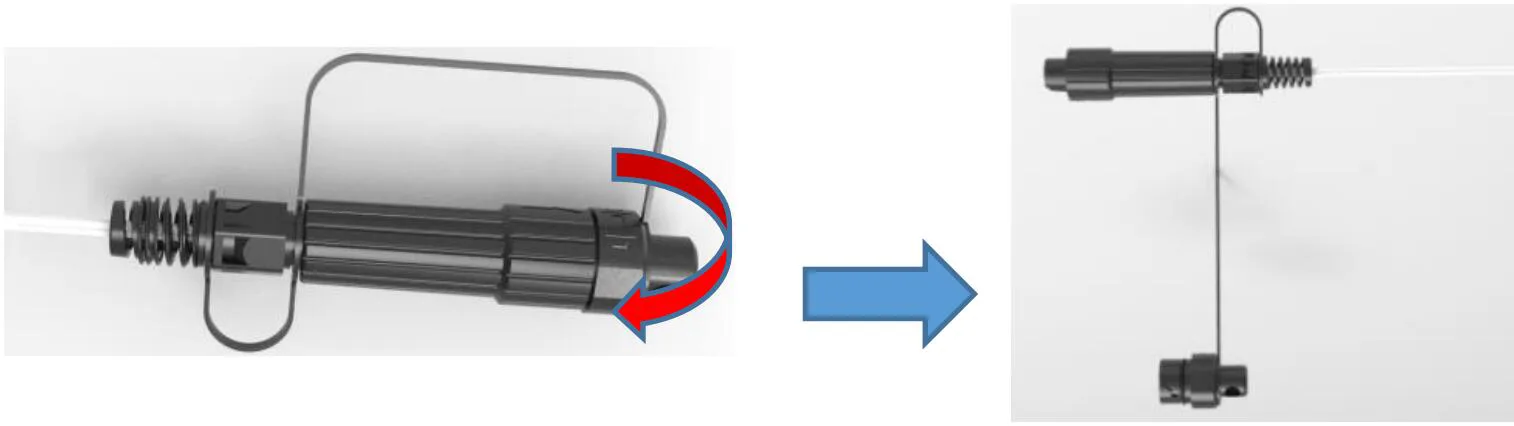

8.5 Pre -konektado Adapter - E (a)

⚫ I -on ang pre na nakakonektang plug anti clockwise at buksan ang paunang konektado na plug at takip ng alikabok sa direksyon ng arrow

⚫ Ikonekta ang pre konektadong plug e at ang pre konektadong adapter e sa direksyon ng arrow, at paikutin ang plug na sunud -sunod upang ayusin ito.

8.6 Pre -konektado Adapter -F

⚫ Ipasok ang SC optical fiber connector plug sa pamamagitan ng mga maluwag na bahagi, at pagkatapos ay isaksak ito sa adapter;

⚫ I -install ang XL Pre Connected Adapter Sheath sa adapter na may plastic key;

⚫ Ipasok ang plug ng snap spring sa kaluban;

⚫ Ang clamp ng cable ay dapat mai -install at ang linya ay dapat malapit sa plug;

⚫ I -screw ang leather cable clamp seat cap sa sheath clockwise.

9. Package
