Single Channel CWDM Series (1x2)

Mga parameterSimboloPagganapUnitSaklaw ng haba ng habaWR1260 ~ 1620nmHaba ng haba ng channelCW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmSpacing ng channelSp20nmPassband bandwidth@-1dbPBλc ± 6.5nmPagkawala ng insertionIlPassband: ≤0.40DBPagninilay: ≤0.40DBAng katabing p......

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga parameter	Simbolo	Pagganap	Unit
Saklaw ng haba ng haba	WR	1260 ~ 1620	nm
Haba ng haba ng channel	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Spacing ng channel	Sp	20	nm
Passband bandwidth@-1db	PB	λc ± 6.5	nm
Pagkawala ng insertion	Il	Passband: ≤0.40	DB
Pagkawala ng insertion	Il	Pagninilay: ≤0.40	DB
Ang katabing paghihiwalay ng channel	Malaki	≥ 30	DB
Ang paghihiwalay ng nonjacent channel	ISON	≥ 40	DB
Paghiwalay ng channel ng salamin	Isor	≥ 13	DB
Ang pagkawala ng polariseysyon ay umaasa sa pagkawala	Pdl	≤ 0.1	DB
Pagkawala ng pagbabalik	Rl	≥ 50	DB
Direktibo	Dir	≥ 50	DB
Pagkakalat ng mode ng polariseysyon	PMD	≤ 0.1	DB
Optical input power	P	≤ 300	MW
Temperatura ng pagpapatakbo	Tuktok	-25 ~ +70	℃
Temperatura ng imbakan	Tsp	-40 ~ +85	℃
Uri ng hibla		Corning SMF-28 Ultra Fiber (G657 A1), hubad na hibla
Haba ng hibla		≥1.2	m
Dimensyon ng Package	PKG	Φ4.0 × 30 Φ5.5 × 35 o φ5.5 × 38	mm

Tandaan: 1. Lahat ng spec ay hindi kasama ang mga konektor.

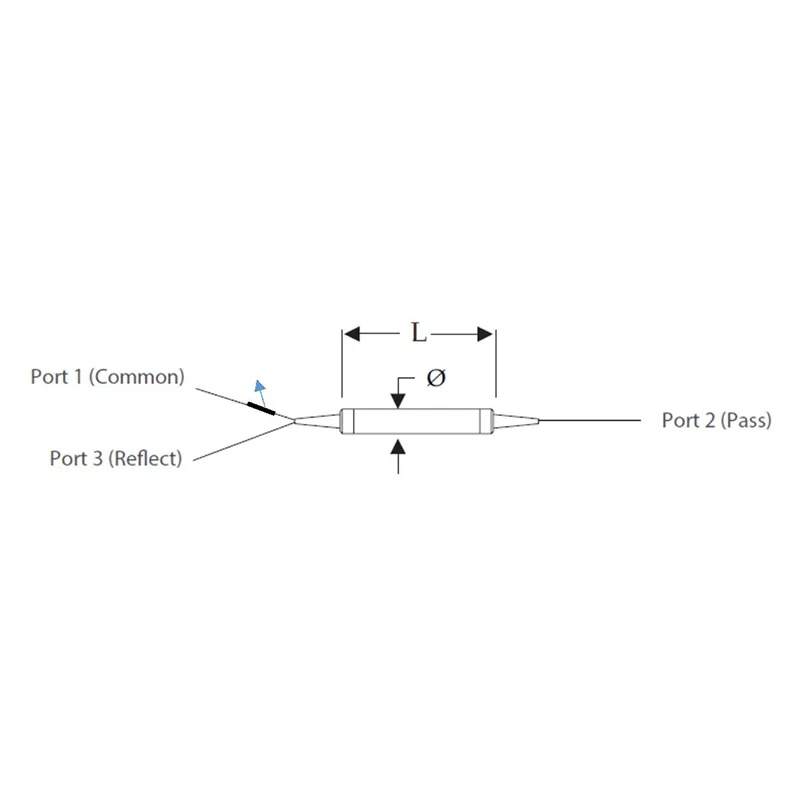

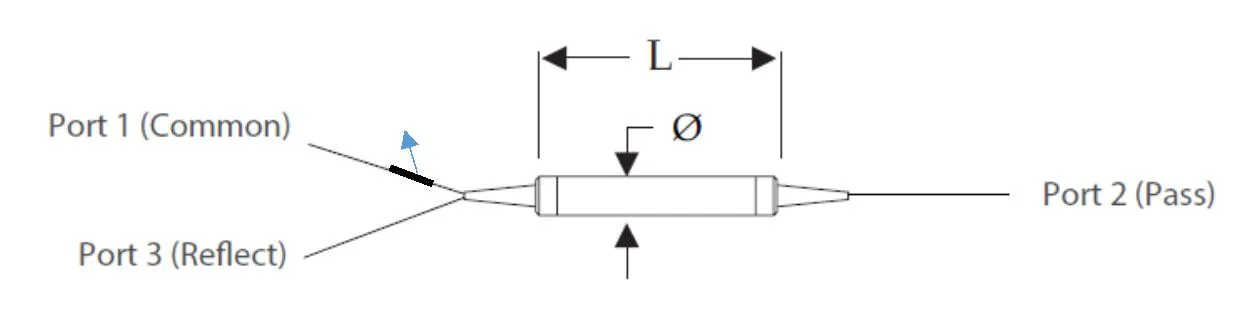

Mechanical Drawing (Unit ： mm)

Single Channel CWDM Series (1x2)
