3mm Round Cable LC/UPC- LC/UPC Patch Cords

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Magpadala ng Inquiry

Paglalarawan ng Produkto

AngOrientalfiber 3mm Round Cable LC/UPC- LC/UPC Patch Cordsay mga mahahalagang bahagi para sa mga kapaligiran ng high-density na fiber optic na patching. Ginawa ng Orientalfiber, isang tatak sa ilalim ng Jiangsu Xuben Photoelectric Technology group, ang mga patch cord na ito ay nakikinabang mula sa isang 15,000-square-meter production base at mga advanced na proseso ng pagmamanupaktura. Sa pamamagitan ng pagpili sa pinagmulan ngOrientalfiber 3mm Round Cable LC/UPC- LC/UPC Patch Cords, ang mga network engineer ay tumatanggap ng isang produkto na sinusuportahan ng ISO9001 at ISO45001 certifications, na tinitiyak ang maaasahang pagganap sa mga kritikal na data center at telecommunications hub sa buong mundo.

Teknikal na Disenyo at Integridad ng Signal

Ang engineering sa likod ngOrientalfiber 3mm Round Cable LC/UPC- LC/UPC Patch Cordsnakatutok sa mataas na katumpakan at mababang signal attenuation. Gamit ang G657A1 single-mode fiber, ang mga cable na ito ay idinisenyo upang mahawakan ang mga pisikal na pangangailangan ng modernong cable routing.

Mga Bahagi ng Katumpakan at Kalidad ng Pagbuo

LC/UPC High-Precision Connectors: Ang maliit na form factor na LC connectors ay nagbibigay-daan para sa mas mataas na port density sa mga switch at patch panel. Tinitiyak ng UPC (Ultra Physical Contact) polish ang pagkawala ng return na ≥50dB, na pamantayan para sa mga high-speed na Ethernet application.
3.0mm LSZH Jacket: Hindi tulad ng thinner 2.0mm alternatives, ang 3mm round cable ay nagbibigay ng pinahusay na mekanikal na proteksyon. Tinitiyak ng Low Smoke Zero Halogen (LSZH) na materyal ang pagsunod sa kaligtasan para sa panloob na pag-install, lalo na sa riser at horizontal cabling.
Ceramic Ferrule Technology: Nagtatampok ang bawat connector ng high-grade ceramic ferrule na nagpapanatili ng tumpak na pagkakahanay sa mahigit 800 mating cycle.
Bend Insensitivity: Na may kaunting bending radius na ≥20mm, ang mga cord na ito ay nagpapanatili ng integridad ng signal kahit na iruruta sa masikip na sulok sa masikip na mga rack ng server.

Maraming Gamit sa Industriya

Ang aplikasyon ngOrientalfiber 3mm Round Cable LC/UPC- LC/UPC Patch Cordssumasaklaw sa maraming sektor, na nagbibigay ng matatag na pisikal na layer na kinakailangan para sa mga serbisyong may mataas na bandwidth.

Mga Enterprise Data Center at Ethernet Systems

Sa core ng network, ang mga patch cord na ito ay nagkokonekta ng mga high-speed transceiver sa mga distribution frame. Ang dilaw na LSZH jacket ay nagbibigay ng malinaw na pagkakakilanlan para sa single-mode fiber link, na nagpapadali sa mas madaling pagpapanatili at pag-troubleshoot.

FTTH at Broadband Infrastructure

Bilang pangunahing pagpipilian para sa mga pag-deploy ng Fiber-to-the-Home (FTTH), ang tibay ng 3mm cable ay ginagawang angkop para sa mga koneksyon sa pagitan ng optical network terminal (ONT) at ang distribution box. Sinusuportahan nito ang tuluy-tuloy na paghahatid ng mga serbisyo ng video, data, at boses sa mga end-user.

Koneksyon sa Industriya at Transportasyon

Higit pa sa karaniwang IT, ang mga produkto ng Orientalfiber ay isinama sa mga electrical power grid at rail transit communication system. Ang matatag na konstruksyon ngOrientalfiber 3mm Round Cable LC/UPC- LC/UPC Patch Cordstinitiyak na kaya nilang mapaglabanan ang mga panginginig ng boses at pagbabago sa kapaligiran na makikita sa mga pang-industriyang front-end na koneksyon.

Mga Madalas Itanong (FAQ)

Ano ang are ang mga pangunahing benepisyo ng 3mm diameter para sa mga LC/UPC patch cord na ito?

Ang 3mm diameter ay nag-aalok ng higit na tensile strength at crush resistance kumpara sa thinner patch cords. Ginagawa nitong angOrientalfiber 3mm Round Cable LC/UPC- LC/UPC Patch Cordsmas angkop para sa backbone at pahalang na paglalagay ng kable kung saan ang cable ay maaaring sumailalim sa mas pisikal na paghawak.

Sinusuportahan ba ng LC/UPC connector ang high-speed data transmission?
Oo. Ang LC/UPC connector ay isang pamantayan sa industriya para sa single-mode fiber applications. Sa return loss na ≥50dB at mababang insertion loss, ganap itong tugma sa 10G, 40G, at 100G Ethernet application.

Maaari bang gamitin ang mga cable na ito sa mga kapaligiran na may malawak na pagbabago sa temperatura?
AngOrientalfiber 3mm Round Cable LC/UPC- LC/UPC Patch Cordsay na-rate para sa pagpapatakbo sa pagitan ng -25°C at +65°C, na ginagawang maaasahan ang mga ito para sa parehong mga sentro ng data na kinokontrol ng klima at mga enclosure ng telekomunikasyon na walang init.

Nasubok ba sa pabrika ang mga patch cord na ito?
Oo, ang bawat unit ay 100% factory terminated at sumasailalim sa mahigpit na pagsubok upang matiyak na nakakatugon ito sa tinukoy na optical at mechanical standards bago ihatid sa customer.

Application:

● Mga sentro ng data

● Ethernet application

● FTTH application

● Backbone, pahalang at riser application

● Mga serbisyo ng video, data at boses

● Mga aplikasyon ng kagamitan sa pagsubok

Mga Tampok:

● High precision connector

● UPC&APC end face polish

● SC, LC, lahat ng solong fiber connector

● Available ang customized na haba

● 100% factory na winakasan at nasubok

● Sumusunod sa ROHS

Teknikal na Pagtutukoy:

Mga konstruksyon	Yunit	Mga paglalarawan
Fiber Mode		Single mode: ITU-T G657A1
Bilang ng Hibla		Simplex
Haba ng daluyong	nm	1310/1550
Pagkawala ng Insertion	dB	≤0.30
Pagbabalik Pagkawala	dB	≥50(UPC)
Tight-Buffer Fiber Diameter	um	900
Kulay ng Hibla ng Tight-Buffer		Puti
Kulay ng Cable Jacket		Dilaw
Materyal ng Cable Jacket		LSZH
Diameter ng Cable	mm	Φ3.0 ±0.20
Ang haba	m	3.0 +0.1/-0
Uri ng connector		LC/UPC (Asul)
Endface polish		UPC
Materyal na Ferrule		Ceramic
Pag-uulit ng Koneksyon		> 800 beses
Minimal Bending radius	mm	≥20
Pagpupulong sa pagpapanatili ng hibla/cable	N	50N±2N sa 5N/s 120s na tagal
Operating Temperatura	℃	-25 ℃ ~ +65 ℃
Temperatura ng Imbakan	℃	-25 ℃ ~ +65 ℃

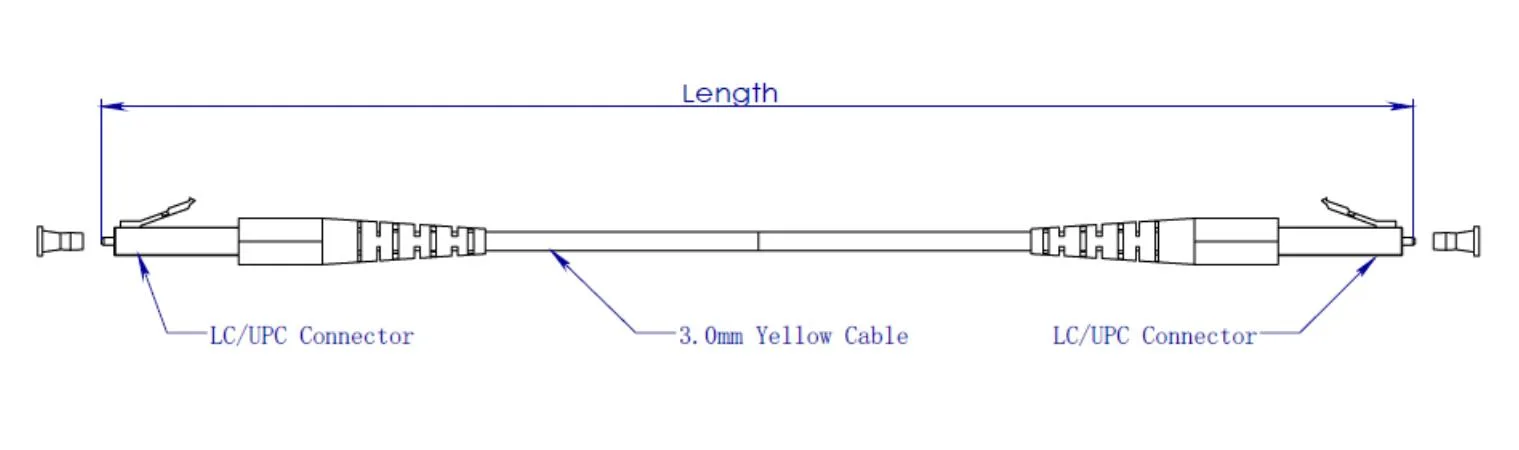

Dimensional na pagguhit:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

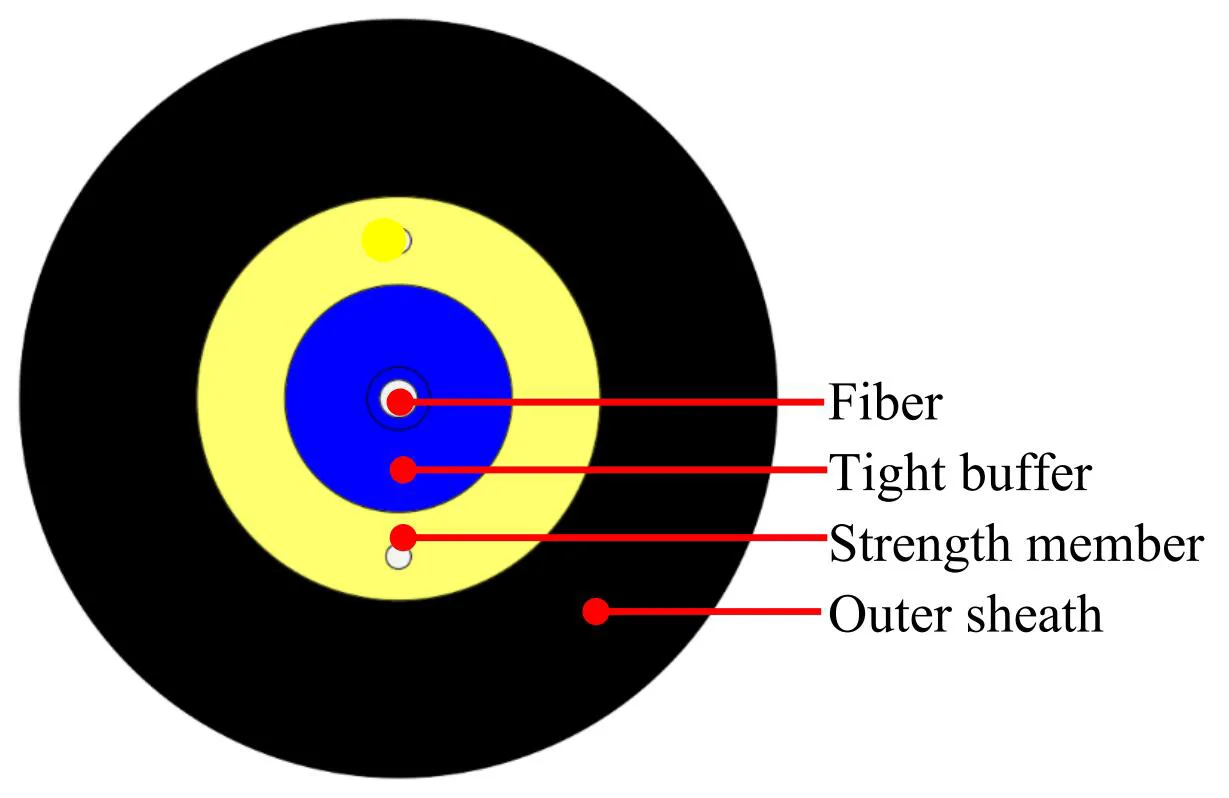

Konstruksyon ng Cable:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Mga bagay		Mga pagtutukoy
Mahigpit na buffer fiber	Bilang ng hibla	1
	Uri ng hibla	G.657A1
	Kulay ng hibla	Asul
	materyal	LSZH
	diameter	Φ0.9 ± 0.05mm
	Kulay ng masikip na buffer	Puti
Member ng lakas	materyal	Polyester na sinulid
Panlabas na kaluban	materyal	LSZH
	diameter	Φ3.0 ± 0.2 mm
	Kulay ng panlabas na kaluban	Dilaw
marka ng tinta	Kulay	Itim

Katangian ng hibla:

Ang lahat ng katangian ng cable fiber (fiber ng tapos na cable) ay dapat, hindi bababa sa, alinsunod sa ITU-T Recommendation G.657A1 at dapat ay ang mga sumusunod.

item	Pagtutukoy
Uri ng hibla	Single mode
Hibla na materyal	Doped silica
Attenuation coefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Cable cut-off wavelength	≤ 1260 nm
Zero-dispersion wavelength	1300 ~ 1324 nm
Zero-dispersion slope	≤ 0.092 ps/(nm².km)
PMD @ 1550 nm	≤0.1 ps/km^1/2
Chromatic dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
Mode field diameter @ 1310 nm	8.8±0.4um
Core / Clad concentricity error	≤ 0.5 um
Diametro ng cladding	125.0 ± 0.7 um
Cladding non-circularity	≤5%
Pangunahing diameter ng patong	242 ± 7 um
Concentricity Pangunahing Coating / Coating	≤10 µm
Coating non-circularity	≤0.7%
Attenuation na may Cable bending Loss 1 pagliko 1 radius 10mm 10 pagliko 1 radius 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
