Sa konstruksyon ng FTTH (hibla sa bahay), ang mga karaniwang ginagamit na uri ng mga optical cable ay higit sa lahat ay may kasamang butterfly-shaped drop cable at ang kanilang mga derivative na istruktura.
Mga tampok na istruktura:

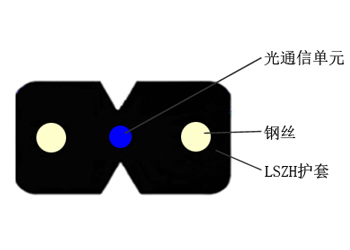

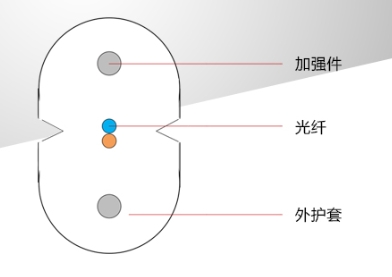

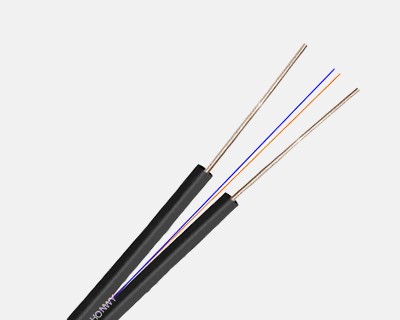

Ang optical fiber ay inilalagay sa gitna, at dalawang magkaparehong mga wire ng bakal ay inilalagay sa magkabilang panig bilang mga elemento ng pampalakas. Ang seksyon ng cross ay 8-hugis, at ang optical fiber ay matatagpuan sa geometric center.
Eksena ng Application:
Wall-mount: Angkop para sa panloob at panlabas na ruta ng dingding, na may malakas na baluktot na pagtutol at isang baluktot na radius na kasing liit ng 20mm.
Pipe Laying: Angkop para sa mga maikling distansya na pagtula ng pipeline at madaling iakma sa mga makitid na puwang.
Mga kalamangan:
Ang istraktura ay siksik at ang lakas ng makunat ay mataas, na maaaring makatiis sa gilid ng presyon ng mga tao na humakbang dito at ang lakas ng pag -drag sa panahon ng konstruksyon.
Madali itong wakasan sa site at katugma sa iba't ibang mga mabilis na konektor.
Mga tampok na istruktura:

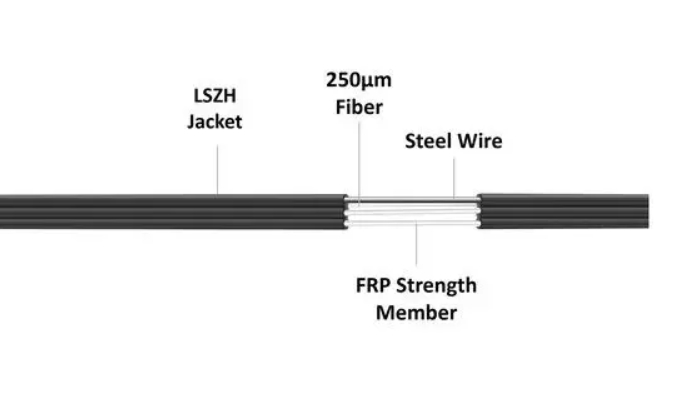

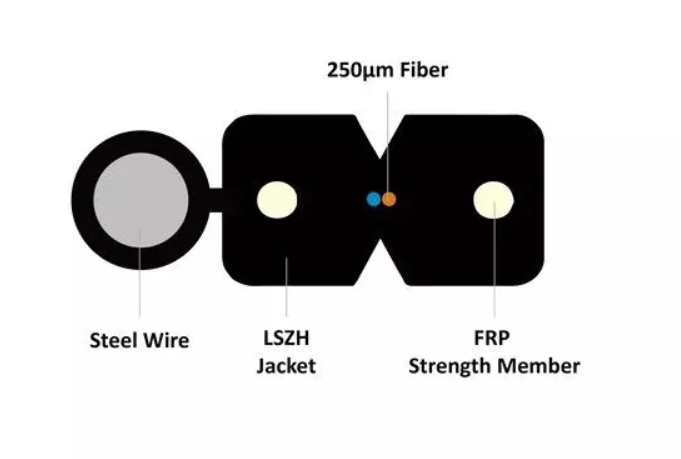

Ang isang bakal na kawad o bakal na lubid ay idinagdag sa labas ng ordinaryong butterfly optical cable bilang isang elemento ng pagpapatibay upang makabuo ng isang istraktura na sumusuporta sa sarili.
Eksena ng Application:
Overhead lead-in: Angkop para sa mga overhead na mga kable mula sa mga panlabas na poste hanggang sa mga panloob na lugar. Ito ay may mataas na lakas ng makunat at maaaring makatiis ng isang span na 50 metro.
Pipeless Environment: Walang karagdagang mga nakabitin na wire ang kinakailangan, pinasimple ang proseso ng konstruksyon.
Mga kalamangan:
Ang malakas na lakas ng makunat ay binabawasan ang panganib ng pinsala mula sa mga panlabas na puwersa.
Mataas na kahusayan sa konstruksyon at nabawasan ang mga gastos sa paggawa.
Mga tampok na istruktura:

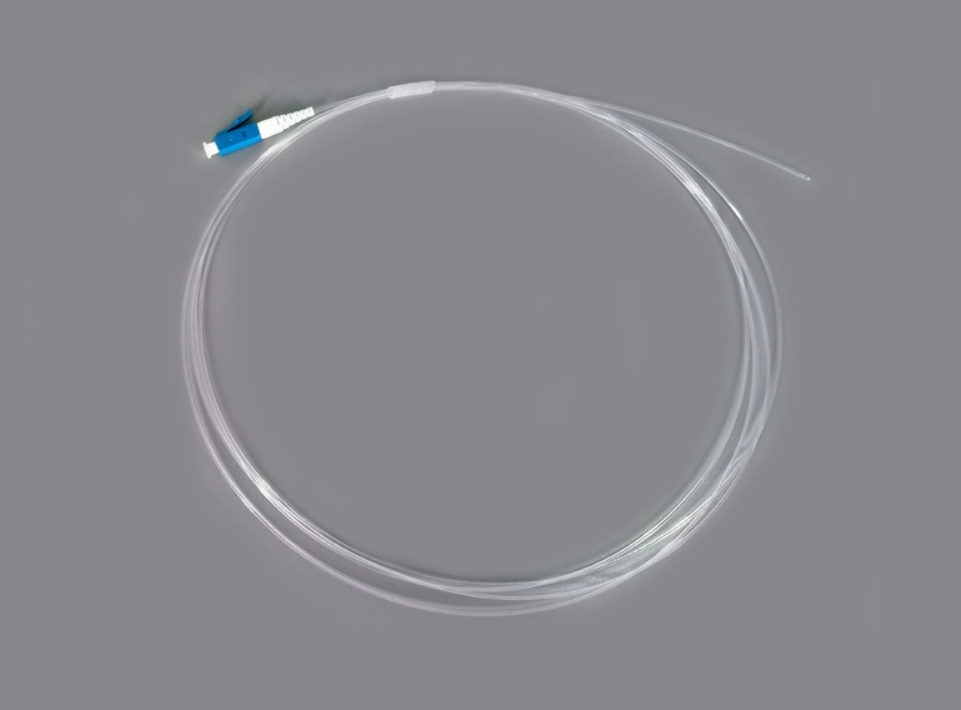

Ang gitnang bahagi ay isang solong-core na masikip na buffered optical fiber (G.657), na kung saan ay nakabalot ng isang 0.9mm transparent sheath, na may isang manipis na panlabas na diameter at ganap na transparent.
Eksena ng Application:
Maglagay ng mga kable kasama ang mga baseboards ng gusali at sa paligid ng pintuan at window na pandekorasyon, at ayusin gamit ang pandikit.
Mga lugar na may mataas na mga kinakailangan sa aesthetic: tulad ng mga hotel, high-end na tirahan, atbp, kung saan kailangang maitago ang mga kable.
Kalamangan
Visual na nakatago, hindi nakakaapekto sa dekorasyon sa loob.
Ang transparent na takip ay lumalaban sa pagsusuot at madaling iakma sa iba't ibang mga kapaligiran.
Mga tampok na istruktura:

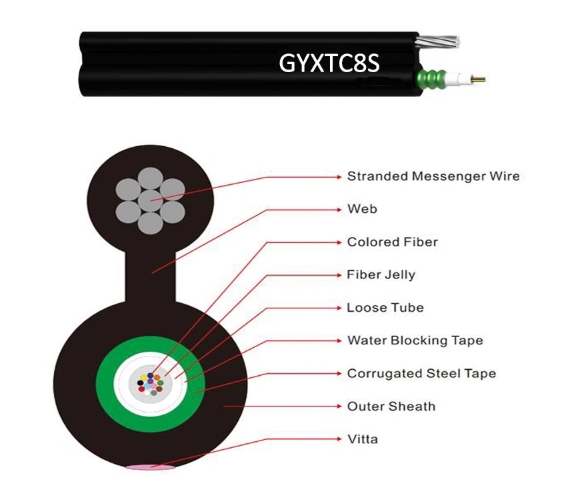

Ang mga yunit ng wire ng metal na suspensyon ay idinagdag sa leather-line optical cable upang makabuo ng isang "8" -shaped na istraktura.
Eksena ng Application:
Panlabas na overhead lead-in: Angkop para sa overhead wiring mula sa mga electric pole hanggang sa mga corridors ng gumagamit, na may mataas na lakas ng tensyon.
Ang senaryo na may mataas na mga kinakailangan sa span: Maaari bang makatiis ng higit sa 50 metro at may malakas na katatagan.
Mga kalamangan:
Ang makunat na pagganap ay makabuluhang napabuti, binabawasan ang panganib ng optical breakage ng hibla.
Madaling bumuo at umangkop sa kumplikadong lupain.
-
