Larawan 8 Fiber optic cable

Ang istraktura ng Figure 8 fiber optic cable ay maglagay ng 250μm optical fiber sa isang maluwag na tubo na gawa sa mataas na materyal na modulus, at ang maluwag na tubo ay puno ng hindi tinatagusan ng tubig compound. Ang sentro ng cable ay isang metal na pampalakas ng metal, at ang maluwag na tubo (at pagpuno ng lubid) ay baluktot sa paligid ng gitnang pagpapatibay ng core upang makabuo ng isang compact na pabilog na cable core. Ang cable core ay paayon na nakabalot ng isang layer ng plastic-coated aluminyo tape (APL) at isinama sa mga strand ng bakal na wire sa isang 8-hugis na polyethylene sheath.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga katangian

Ang stranded na wire ng bakal ay may sobrang mataas na lakas ng tensile, na nagpapadali sa pagsuporta sa sarili sa itaas na pagtula at binabawasan ang mga gastos sa pag-install.

Magandang mekanikal at pagganap ng temperatura

Ang maluwag na tubo ng tubo ay may mahusay na paglaban sa hydrolysis at mataas na lakas

Espesyal na Tube Filling Compound Tiyakin ang isang kritikal na proteksyon ng hibla

Ang mga sumusunod na hakbang ay kinuha upang matiyak ang watertight ng cable:

-Steel wire na ginamit bilang miyembro ng sentral na lakas

-Loose tube pagpuno, tambalan

-100% pagpuno ng cable core

-Apl hadlang ng kahalumigmigan

Mga Pamantayan

Ang GYTC8A cable ay sumusunod sa karaniwang YD/T 1155 pati na rin ang IEC 60794-1.

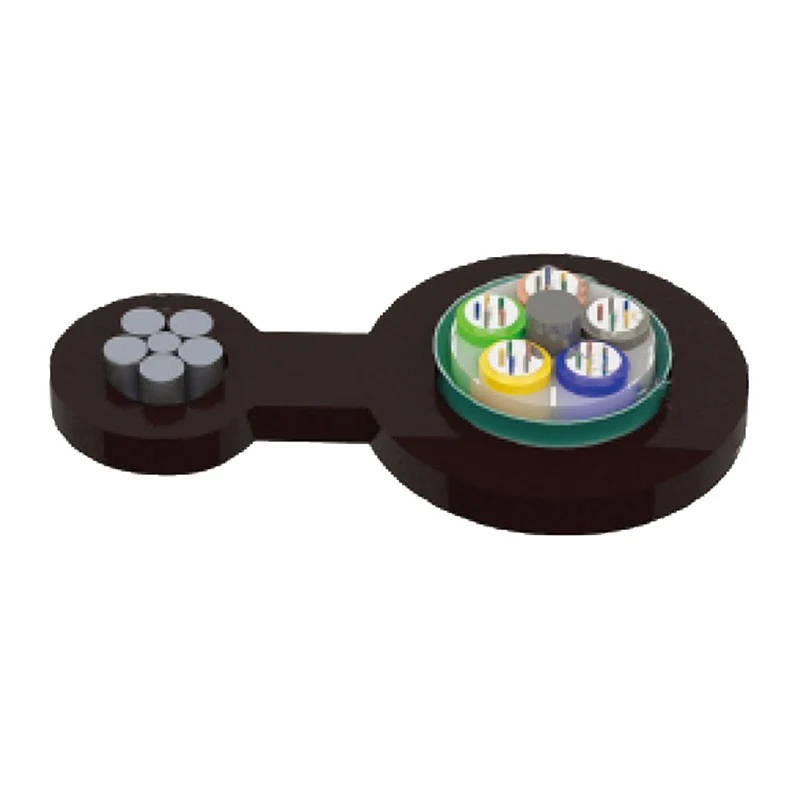

Pagguhit ng istraktura

1. Stranded wires

2. PE SHEATH

3. Fiber

4. Compound ng pagpuno ng tubo

5. Maluwag na tubo

6. Compound ng pagpuno ng cable

7. Miyembro ng Central Lakas

8. Apl

9. Pe sheath

Figure 8 Fiber Optic Cable

Mga teknikal na parameter

Uri ng cable (Nadagdagan ng 2 hibla)	Bilang ng hibla	Mga tubo	Mga tagapuno	Timbang ng Cable (Ref) (kg/km)	Lakas ng makunat Mahaba/maikling termino (N)	Paglaban ng crush Mahaba/maikling termino (N/100mm)	Baluktot na radius Static/dynamic (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Ayon sa messenger wire steel wire diameter	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
Gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

Temperatura ng imbakan/operating: -40 ℃ -+70 ℃

Mga optical na katangian

Uri ng hibla	Pagpapalambing （+20 ℃）				Bandwidth		Numerical na siwang	Cable cut-off wavelength λcc
Uri ng hibla	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerical na siwang	Cable cut-off wavelength λcc
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz · km	≥500MHz · km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz · km	≥500MHz · km	0.275±0.015 NA	---

Tandaan:

a. Ang suffix xn ay nagsasaad ng uri ng hibla

b. Ang mga pag -aayos ng kulay ng hibla at tubo ay tinukoy sa talahanayan ng pagkakakilanlan ng kulay

c. Ang cable ay hindi dapat mag -imbak sa panlabas na kapaligiran ng higit sa 6 na buwan upang mapanatili ang mabuting estado ng cable reel

Application: Sinusuportahan ng sarili na aerial

Figure 8 Fiber Optic Cable
