Flat Fiber Ribbon Fiber Optic Cable

Kahulugan ng Produkto at Pangkalahatang-ideya ng Teknikal

Ang Flat Fiber Ribbon Fiber Optic Cable ay isang high-density optical transmission medium kung saan ang maraming indibidwal na fibers ay pinagsama-sama sa isang patag, organisadong hilera. Ang ribbon core na ito ay protektado ng isang layer ng premium aramid yarn, na nagsisilbing force-reinforced unit para magbigay ng kinakailangang tensile strength para sa pag-install at pangmatagalang operasyon. Upang matugunan ang iba't ibang mga kinakailangan sa kaligtasan at kapaligiran, ang cable ay tinatapos sa isang matibay na panlabas na kaluban na gawa sa alinman sa Polyvinyl Chloride (PVC) o Low-Smoke Zero-Halogen (LSZH) na materyal.

Mga Pangunahing Tampok at Pangunahing Kalamangan

High-Integrated Ribbon Design: Ang flat geometry ay nag-aayos ng mga fibers sa mga grupo, na nagbibigay-daan para sa isang makabuluhang mas maliit na diameter ng cable kumpara sa mga tradisyonal na loose-tube configuration.

Aramid Reinforcement: Ang pagsasama ng high-modulus aramid yarn ay nagbibigay sa Flat Fiber Ribbon Fiber Optic Cable ng lakas na kinakailangan para sa vertical at horizontal pulls nang hindi nanganganib na masira ang mga glass core.

Environmental Resilience: Ang panlabas na jacket ay binuo upang maging corrosion-resistant, hindi tinatagusan ng tubig, at UV-resistant, na tinitiyak ang matatag na pagganap sa iba't ibang panloob at protektadong panlabas na kapaligiran.

Pagsunod sa Kaligtasan: Gamit ang mga opsyon sa LSZH jacket, ang cable ay nakakatugon sa mga internasyonal na pamantayang flame-retardant (IEC 60332-1 o IEC 60332-3C), na ginagawa itong angkop para sa mga gusaling may mataas na occupancy at mga sistema ng transit.

Teknikal na Pagtutukoy

Uri ng Fiber: Tugma sa Single-mode (G.652D, G.657A) at Multimode (OM1 hanggang OM4) na mga fiber.

Yunit ng Reinforcement: Multi-strand Aramid Yarn.

Mga Materyales sa Outer Sheath: PVC (nakakatugon sa mga kinakailangan sa UL OFNR/OFNP) o LSZH (Mababang Usok, Walang Halogen).

Mga Pamantayan sa Mekanikal: Ganap na sumusunod sa YD/T 1258.5, ICEA-596, GR-409, at IEC 60794-2-30.

Saklaw ng Temperatura: Idinisenyo para sa maaasahang operasyon sa karaniwang mga temperatura sa kapaligiran ng telekomunikasyon.

Iba't ibang Larangan ng Application

Ang versatility ng Flat Fiber Ribbon Fiber Optic Cable ay ginagawa itong mas gustong pagpipilian para sa maraming industriya:

Mga Data Center: Tamang-tama para sa interconnecting high-density server racks gamit ang teknolohiya ng pagwawakas ng MPO/MTP.

Panloob na Pamamahagi: Ginagamit para sa backbone na paglalagay ng kable sa mga komersyal na gusali ng opisina at mga sentral na opisina ng palitan.

Kagamitan sa Komunikasyon: Nagsisilbing pangunahing interconnect sa pagitan ng mga instrumentong katumpakan at hardware ng network.

Mga Sistemang Pang-industriya: Nagbibigay ng maaasahang mga link ng data para sa mga electrical power grid, pagsubaybay sa rail transit, at mga sistema ng komunikasyon sa highway.

Lakas ng Paggawa: Jiangsu Xuben Photoelectric Technology Co., Ltd

Ang kalidad ng Flat Fiber Ribbon Fiber Optic Cable ay sinusuportahan ng industriyal na sukat at teknikal na kadalubhasaan ng Jiangsu Xuben Photoelectric Technology Co., Ltd.

Imprastraktura: Ang grupo ay nagpapatakbo ng apat na dalubhasang pabrika sa kabuuang lawak na 15,000 metro kuwadrado.

Halaga ng Produksyon: Sa taunang halaga ng output na 20 milyong US dollars, pinapanatili ng kumpanya ang kapasidad na magbigay ng malakihang pandaigdigang mga proyekto sa engineering.

Pamamahala ng Kalidad: Ang pasilidad ay nakakuha ng mga sertipikasyon ng ISO9001 at ISO45001, na tinitiyak na ang bawat metro ng cable ay sumusunod sa pinakamataas na espiritu ng pagkakayari.

Pandaigdigang Reputasyon: Ang mga produkto ng Orientalfiber ay ginagamit ng mga operator ng telecom at mga pinuno ng industriya sa buong mundo, na kinikilala para sa kanilang pinong pagmamanupaktura at propesyonal na pagkakapare-pareho.

Mga Bentahe Kumpara sa Mga Karaniwang Alternatibo

Kung ikukumpara sa tradisyonal na mga disenyo ng hibla, ang solusyon sa laso ng Orientalfiber ay nag-aalok ng:

Mass Splicing Efficiency: Maaaring i-splice ng mga technician ang 12 fibers nang sabay-sabay, na lubhang nagpapababa ng mga gastos sa pag-install.

Mas mahusay na Airflow: Ang compact, flat profile ng Flat Fiber Ribbon Fiber Optic Cable ay nagbibigay-daan para sa mas mahusay na bentilasyon sa mga cable tray at server cabinet.

Maaasahang Proteksyon: Hindi tulad ng mga alternatibong badyet, ang paggamit namin ng mataas na antas ng aramid ay nagsisiguro na ang cable ay hindi lumulubog o bumabagsak sa paglipas ng panahon sa mga vertical riser application.

Mga katangian

High-integrated fiber ribbon design

Ang elemento ng Aramid reinforcement ay nagbibigay sa cable ng mahusay na lakas ng makunat

Ang panlabas na materyal ay corrosion-resistant, hindi tinatablan ng tubig, UV-resistant, flame-retardant at environment friendly.

Mga aplikasyon

Pamamahagi ng panloob na cable

Interconnect sa pagitan ng mga instrumento, mga kagamitan sa komunikasyon

Patchcord at pigtail

Mga pamantayan

Sumunod sa Standard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, atbp., at ang PVC cable ay nakakatugon sa mga kinakailangan ng UL approval OFNR at OFNP: Iba't ibang LSZH jacket ang nakakatugon sa IEC 60332-1o IEC 60332-3C certification.

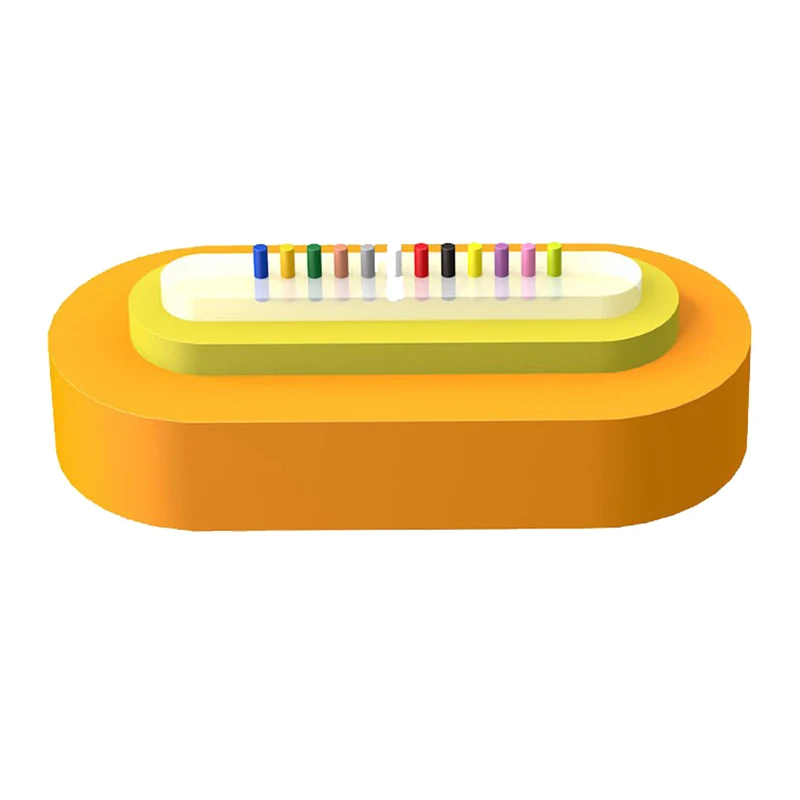

Pagguhit ng Structure

1. Hibla

2. Fiber Ribbon

3. Aramid Yarn

4. Jacket

Mga Teknikal na Parameter

Mga Katangiang Optical

Transportasyon/ Imbakan/Temperatura ng Operating: -20℃-+60℃, Temperatura ng Pag-install: -5℃-+50℃
