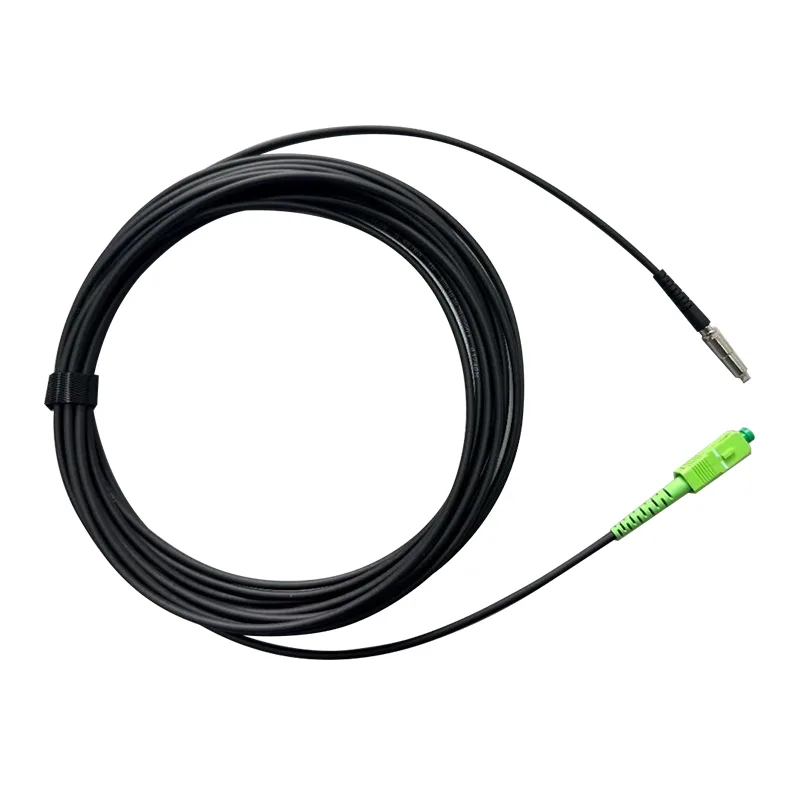

Mini SC/APC Patch Cord

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Mini SC/APC Patch Cord ay isang optical fiber connection cable na may compact SC/APC connector. Ito ay ininhinyero upang magbigay ng mababang pagkawala ng insertion at mataas na pagkawala ng pagbalik, na tinitiyak ang integridad ng signal sa isang malawak na hanay ng mga optical network. Ang aming produkto ay ginawa sa ilalim ng mahigpit na kontrol sa kalidad upang matugunan ang mga pangangailangan ng modernong FTTX/FTTH system at passive optical network (PON).

Mga Pangunahing Aplikasyon

FTTX / FTTH System

Mga Network ng Ethernet

Mga Link ng CATV

Optical Signal Distribution

Mga Passive Optical Network (PON)

Mga Teknikal na Tampok

Mababang pagkawala ng pagpasok, mataas na pagkawala ng pagbalik

Mataas na repeatability at exchangeability

100% nasubok para sa insertion, return loss, end face, at interference

Malakas na mekanikal na pagtitiis

Sumusunod sa mga pamantayan ng Telcordia GR-326-Core

Mabilis at madaling pag-install para sa through-wall wiring

Pinapanatili ang matatag na pagganap sa mga siksik na kapaligiran ng paglalagay ng kable

Teknikal na Pagtutukoy:

Mga konstruksyon	Yunit	Mga paglalarawan
Bilang ng Hibla		Simplex
Haba ng daluyong	nm	1310/1550
Pagkawala ng Insertion	dB	≤0.30
Pagbabalik Pagkawala	dB	≥60 (APC)
Kulay ng Cable Jacket		Itim, o Nako-customize
Cable Outer Diameter	mm	φ3.0±0.1
Fiber Mode		Single mode: G657 B3
Materyal ng Cable Jacket		TPU,UVesisn.
Timbang ng cable	kg/km	8.5（tinatayang）
Pagpi-print ng mga nilalaman		Nako-customize
Ang haba	m	80 o Nako-customize (Pagpaparaya: ±0.5m)
Uri ng connector		Input:	Mini SC/APC Connector
		Output:	Konektor ng SC/APC
Operating Temperatura	℃	-20°C ~ +60℃
Temperatura ng Imbakan	℃	-40℃ ~ +85℃

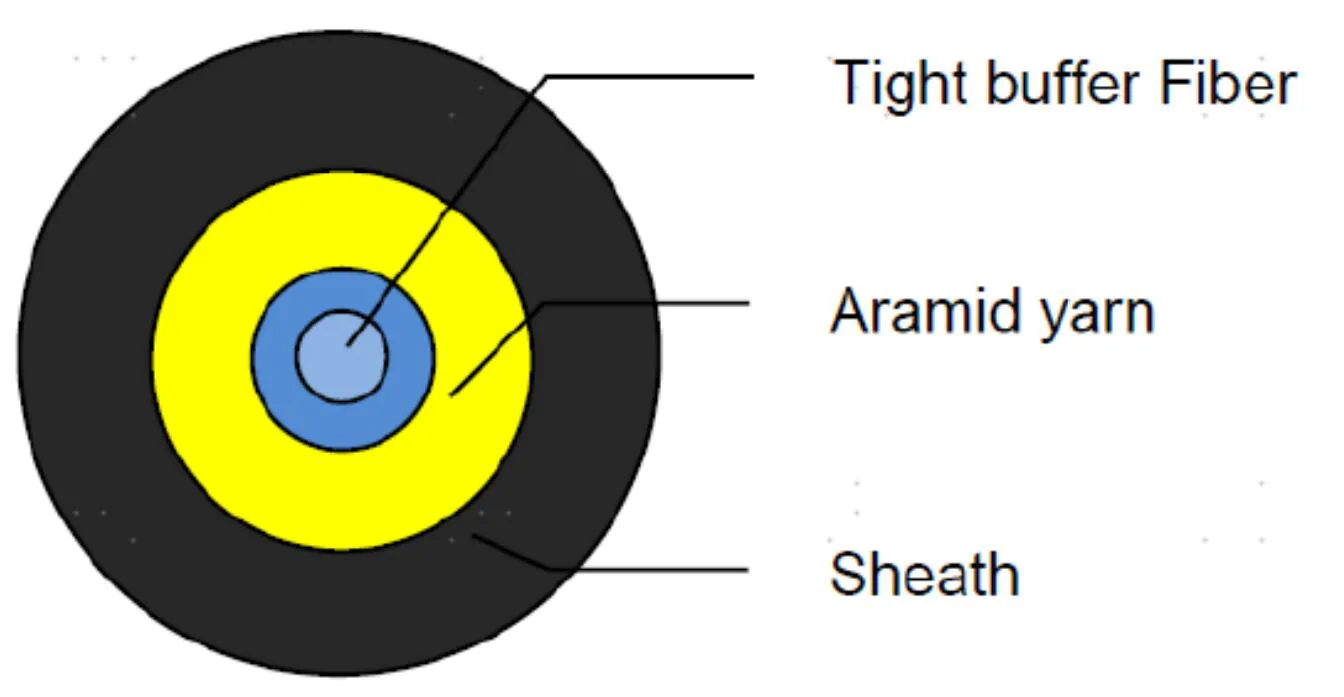

Istraktura ng Cable:

Mini SC/APC Patch Cord

Mga bagay		Mga paglalarawan
Optical fiber	Uri ng hibla	ITU-T G.657B3 single mode
	Core diameter(μm)	8-11μm
	Diametro ng cladding (μm)	125.0±0.7μm
	Diametro ng coating (μm)	245±10μm(Bago Kulayan) 250±15μm(Kulay)
	Diametro ng field ng mode	8.6~8.8±0.4μm @1310nm 9.6~9.8±0.5μm @1550nm
	Mga wavelength ng pagpapatakbo	1260~1625nm
	Kulay	Asul
	Cable attenuation	≤0.35dB/km λ= 1310 nm ≤0.25dB/km λ = 1550 nm ≤0.26dB/km λ = 1625 nm
	Bilang ng hibla	1
	Tagagawa ng salamin
Mahigpit na buffer fiber	diameter	0.90±0.05mm
	Kulay	Asul
	materyal	LSZH
Panlabas na Jacket	diameter	3.0±0.1mm
	kapal	0.8±0.1mm
	Kulay	Itim
	materyal	TPU, lumalaban sa UV.
Member ng lakas	materyal	Aramid sinulid
Span	1	80m
lumubog ang pag-install	/	1%
Max. bilis ng hangin	/	50km/oras
Timbang	/	8.4 kg/km
Pag-igting ng traksyon ng operasyon	1	200N
Max.traction tension	/	1000N
Application ng cable	/	sa labas, Aerial, pag-install ng duct Suportado sa sarili

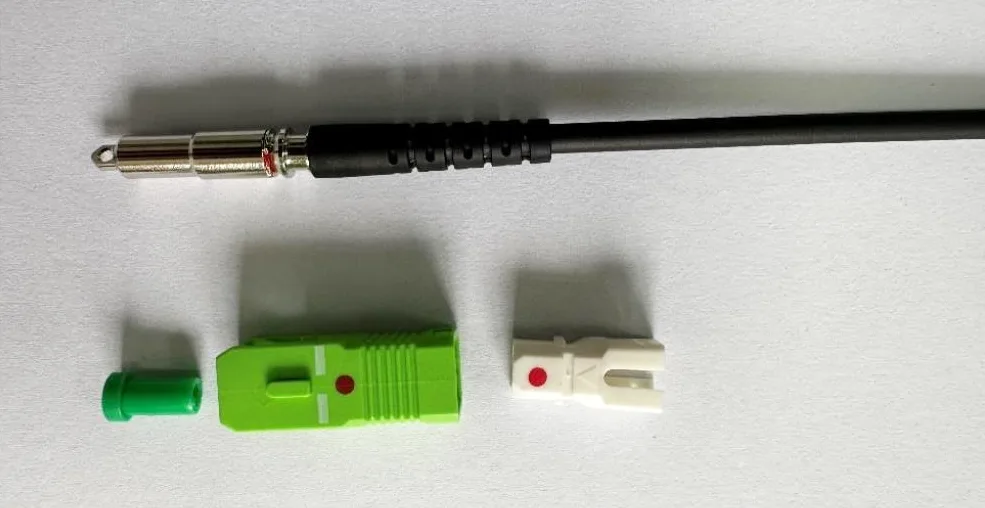

Diagram ng Produkto:

Mini SC/APC Patch Cord

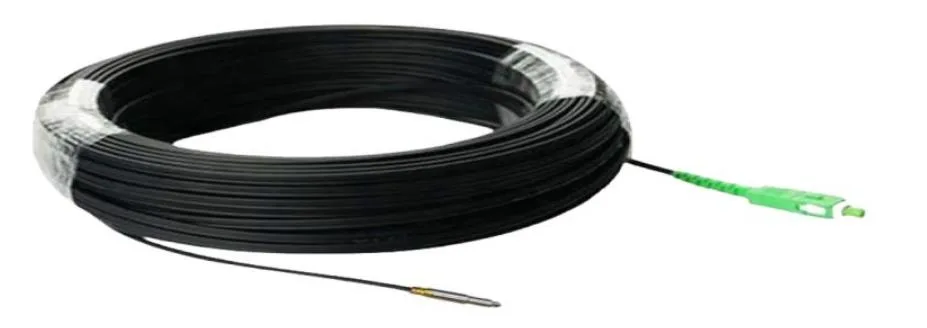

Package:

Mini SC/APC Patch Cord

Mga Kalamangan sa Teknikal

Precision Polishing

Ang aming Mini SC/APC connectors ay sumasailalim sa tumpak na angle-polishing para sa minimal na pagmuni-muni sa likod at superior optical performance.

Matibay at Maaasahan

Ang cable jacket ay inengineered upang labanan ang baluktot, makunat na stress, at pagkasuot sa kapaligiran, na tinitiyak ang mahabang buhay sa hinihingi na mga pag-install.

Madaling Pagsasama

Sinusuportahan ng patch cord ang mabilis na pag-deploy at muling pagsasaayos, mainam para sa mga service provider, network integrator, at enterprise setup.

Quality Assurance

Ang bawat Orientalfiber Mini SC/APC Patch Cord ay sinubok ng 100% para sa pagkawala ng insertion, return loss, at end-face inspection bago umalis sa pabrika, na ginagarantiyahan ang pare-parehong performance.

Gabay sa Pag-install

Tukuyin ang mga port ng network at kinakailangang haba ng cable.

Ikonekta nang mahigpit ang mga konektor ng SC/APC sa mga itinalagang device.

Iwasan ang labis na pagyuko o pag-ikot upang mapanatili ang pinakamainam na kalidad ng signal.

Gumamit ng wastong pamamahala ng cable upang ayusin ang maraming cord sa mga high-density na kapaligiran.

FAQ

T: Maaari bang gamitin ang Mini SC/APC Patch Cord sa labas?

A: Oo, gamit ang isang LSZH o outdoor-rated na jacket, maaari itong makatiis sa mga karaniwang kondisyon sa labas.

Q: Anong mga uri ng fiber ang sinusuportahan?

A: Ang patch cord ay sumusuporta sa parehong G.657 at G.652 single-mode fibers, na karaniwang ginagamit sa FTTX at PON network.

T: Maaari ba nating i-customize ang haba ng cable?

A: Oo, ang mga haba mula 0.5 metro hanggang 20 metro ay magagamit. Makipag-ugnayan sa amin para sa mga partikular na kinakailangan.
