Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-025C

1. Pangkalahatan

1.1 Paglalarawan

Pre-Connectorized Optical Distribution Box Bilang ang pinaka advanced na FTTX Network Distribution Node Equipment, ay nagbibigay ng mabilis at maaasahang koneksyon, mahusay na proteksyon at pamamahala para sa FTTX Network.

GFS-016-025C

1.2 Mga Pamantayan Sumunod

Ang produksiyon na inaalok ay dinisenyo, ginawa at nasubok ayon sa mga pamantayan tulad ng sumusunod:

1.3 Kapaligiran sa Application

2. Mga Katangian

1. Ang ilalim na shell at itaas na takip ay welded ng mainit na plate welding, na hindi maaaring ma -detach.

2. Materyal: pp+gf.

3. Patunay ng kahalumigmigan, hindi tinatagusan ng tubig, dust-proof, anti-aging.

4. Antas ng Proteksyon Hanggang sa IP68.

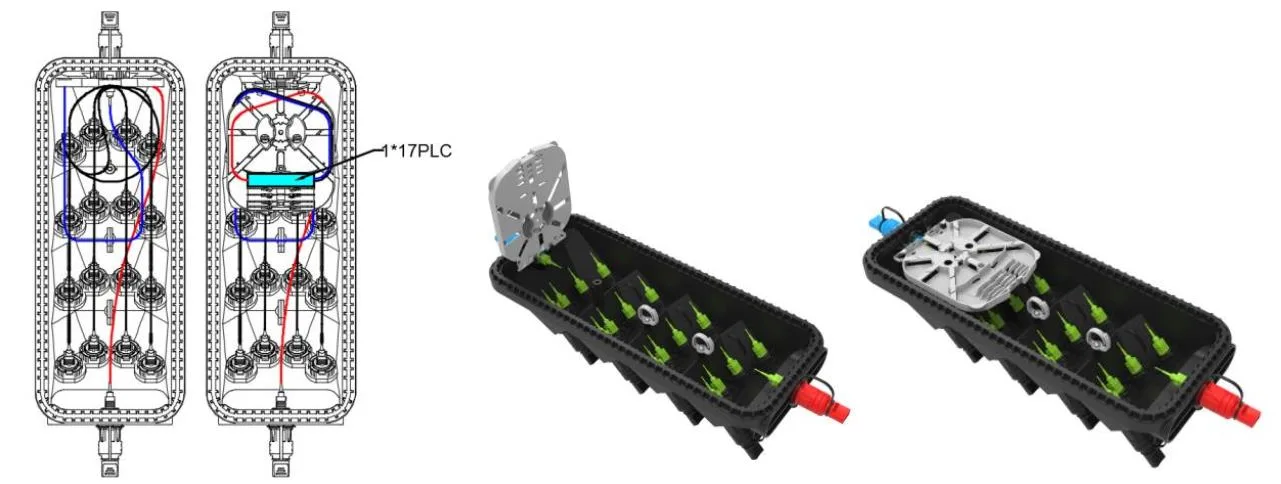

5. Ang interior ay nilagyan ng 1x2 FBT splitter+ 1x16 PLC splitter o 1x17 PLC splitter.

6. Paraan ng Pag-install: Pole-mount, aerial-mount, wall-mount.

3. Mga pagtutukoy

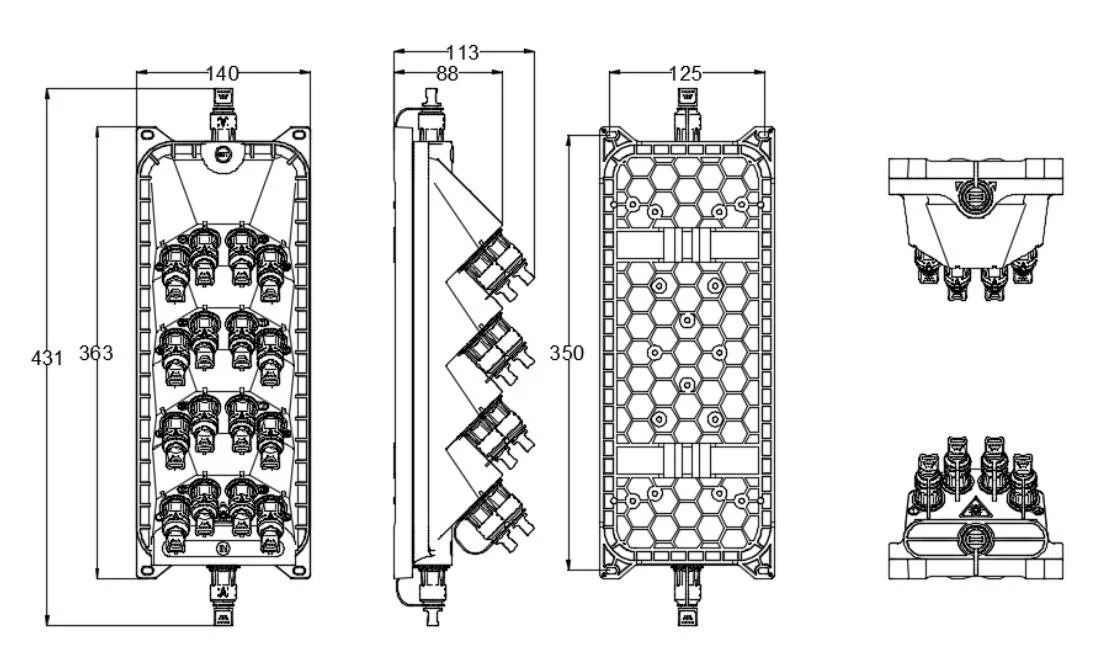

3.1 Mga pagtutukoy ng mekanikal

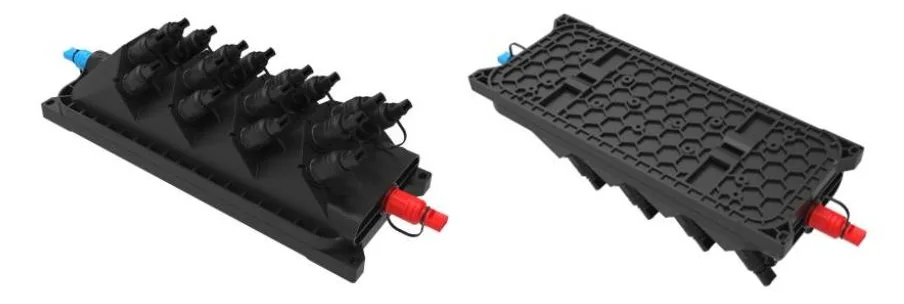

4. Larawan ng produkto

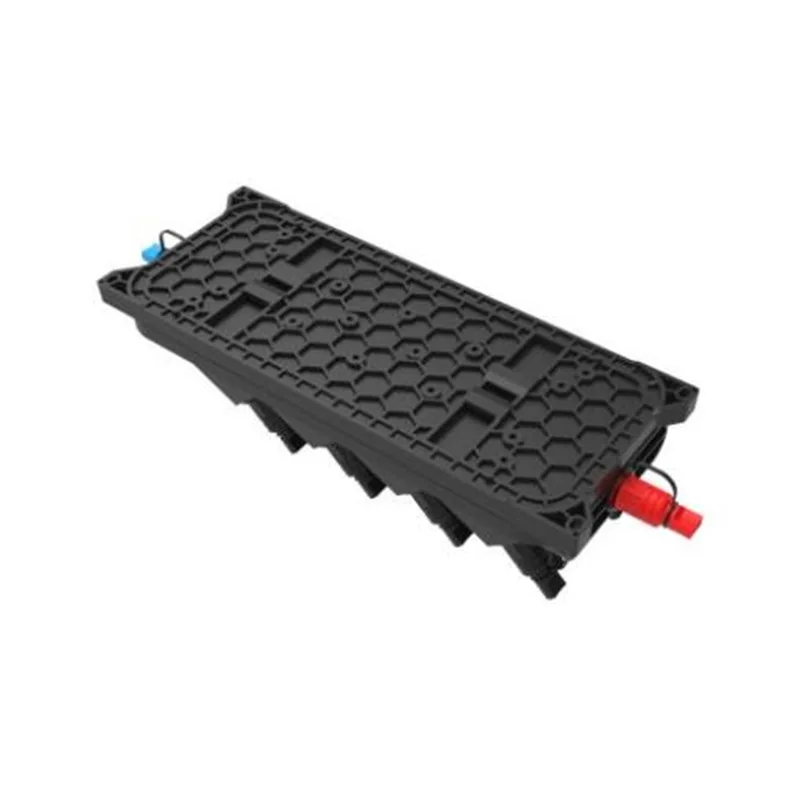

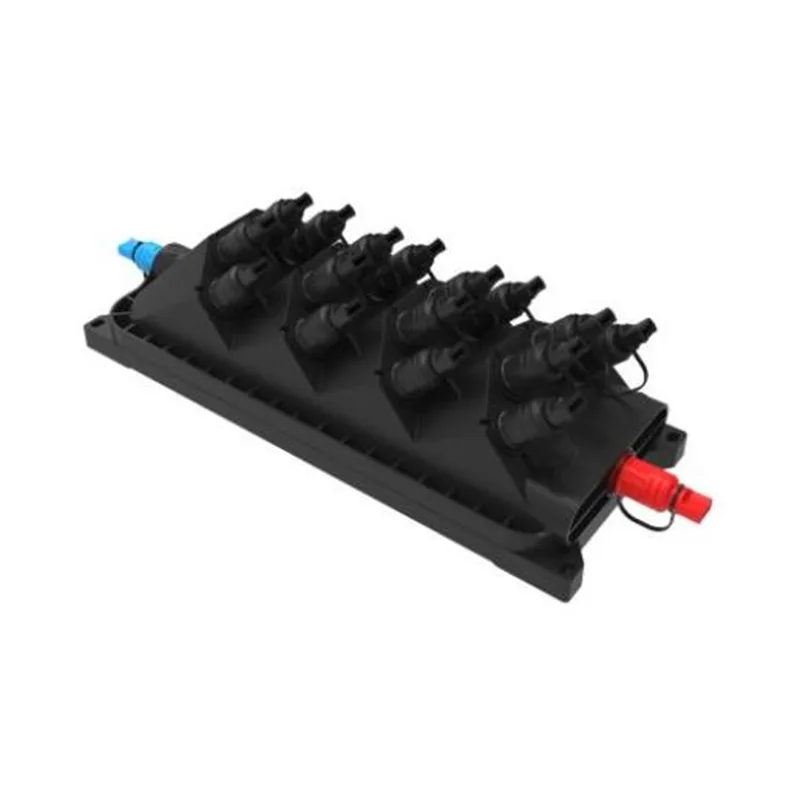

GFS-016-025C Larawan ng Produkto

5. Mga Katangian sa Kapaligiran

Ang produktong ito ay sumusunod sa ROHS Environmental Protection Directive, at ang nilalaman ng tingga, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) (PBB) at polybrominated diphenyl eter (PBDE) ay hindi lumampas sa limitasyon.

6. Pag -install

6.1. Pag-install ng pader na naka-mount

Mag -drill ng 4 na butas sa dingding batay sa laki sa Talahanayan 1, ilagay ang pagpapalawak ng bolt φ8*40, ilagay ang kahon upang tumugma sa mga butas at gumamit ng bolt upang i -fasten.

Pag -install ng pader na naka -mount

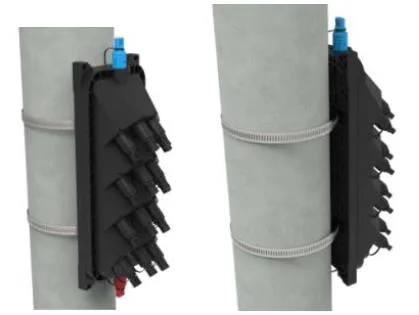

6.2. Pag-install ng poste-mount

Ayusin ang 1 set ng singsing ng poste sa telecom poste

Pag -install ng Pole na naka -mount

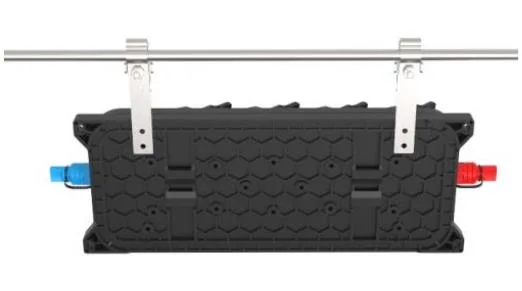

6.3 Ang istraktura ng overhead

Itali ang dalawang naka -install sa tsasis ng overhead na nakabitin sa kawad, at pagkatapos ay bolted, maiwasan ang pagbagsak ng kaso.

Ang istraktura ng overhead

7. Operasyon ng Konektor

7.1 Pre -konektado Adapter - A （E）

⚫ Paikutin ang arrow na bahagi ng fiber connector counterclockwise at ilabas ang dust cap.

⚫ Ang arrow na bahagi ng konektor ng hibla ay nasa itaas, ipasok ang konektor ng hibla sa socket at pagkatapos ay paikutin ang arrow bahagi ng sunud -sunod.

7.2 Pre -konektado Adapter - B （XL）

⚫ Ipasok ang SC optical fiber connector plug sa pamamagitan ng mga maluwag na bahagi, at pagkatapos ay isaksak ito sa adapter;

⚫ I -install ang XL Pre Connected Adapter Sheath sa adapter na may plastic key;

⚫ Ipasok ang plug ng snap spring sa kaluban;

⚫ Ang clamp ng cable ay dapat mai -install at ang linya ay dapat malapit sa plug;

⚫ I -screw ang katad na cable clamp seat cap sa sheath clockwise

7.3 Pre -konektado Adapter - c

⚫ Itulak ang sliding singsing sa optical fiber preformed plug sa direksyon ng arrow upang alisin ang dust cap; Pindutin ang pindutan upang kunin ang cap ng alikabok sa adapter sa direksyon ng arrow.

⚫ I -align ang katawan ng preformed plug na may adapter buckle hanggang sa ito ay na -fasten. Ikonekta ang dalawang mga takip ng alikabok sa parehong paraan.

⚫ Ang naka -install na prefabricated plug ay nagtutulak sa sliding singsing upang palabasin ang buckle, at pagkatapos ay hilahin ang pangunahing katawan pabalik upang paghiwalayin ito.

7.4 Pre -konektado Adapter - d

⚫ I -on ang pre konektadong plug anti clockwise at buksan ang pre konektadong plug at alikabok na takip sa direksyon ng arrow.

⚫ Ikonekta ang pre konektadong plug d at ang pre konektadong adapter D sa direksyon ng arrow, at paikutin ang plug na sunud -sunod upang ayusin ito.

7.5 Pre -konektado Adapter - E (a)

⚫ I -on ang pre na nakakonektang plug anti clockwise at buksan ang paunang konektado na plug at takip ng alikabok sa direksyon ng arrow

⚫ Ikonekta ang pre konektadong plug e at ang pre konektadong adapter e sa direksyon ng arrow, at paikutin ang plug na sunud -sunod upang ayusin ito.

7.6 Pre -konektado Adapter -F

⚫ Ipasok ang SC optical fiber connector plug sa pamamagitan ng mga maluwag na bahagi, at pagkatapos ay isaksak ito sa adapter;

⚫ I -install ang XL Pre Connected Adapter Sheath sa adapter na may plastic key;

⚫ Ipasok ang plug ng snap spring sa kaluban;

⚫ Ang clamp ng cable ay dapat mai -install at ang linya ay dapat malapit sa plug;

⚫ I -screw ang leather cable clamp seat cap sa sheath clockwise.

7.7 Pre -konektado Adapter - g

7.8 Pre-konektado Adapter-H-1

7.9 Pre-konektado Adapter-J-1

8. Package
