Patch Cord vs Pigtail: Ano ang Pagkakaiba sa Mga Fiber Optic Network?

Ang mga fiber optic network ay naging pundasyon ng mga modernong sistema ng komunikasyon, na sumusuporta sa lahat mula sa mga serbisyo sa internet at mga sentro ng data hanggang sa mga telekomunikasyon at mga network ng negosyo. Sa likod ng mga high-speed na koneksyon na ito ay maraming maliliit ngunit mahalagang bahagi, kabilang ang hiblaPatch CordatPigtail.

Bagama't maaaring magkamukha ang mga ito, ang mga patch cord at pigtail ay nagsisilbi sa iba't ibang layunin sa mga pag-install ng fiber optic. Ang pag-unawa sa kanilang mga pagkakaiba ay nakakatulong sa mga inhinyero, installer, at mga gumagamit ng network na bumuo ng mas maaasahan at mahusay na optical communication system.

Kaya, ano nga ba ang fiber patch cords at pigtails, at paano sila nagtutulungan sa mga modernong network?

Ano ang Fiber Patch Cord?

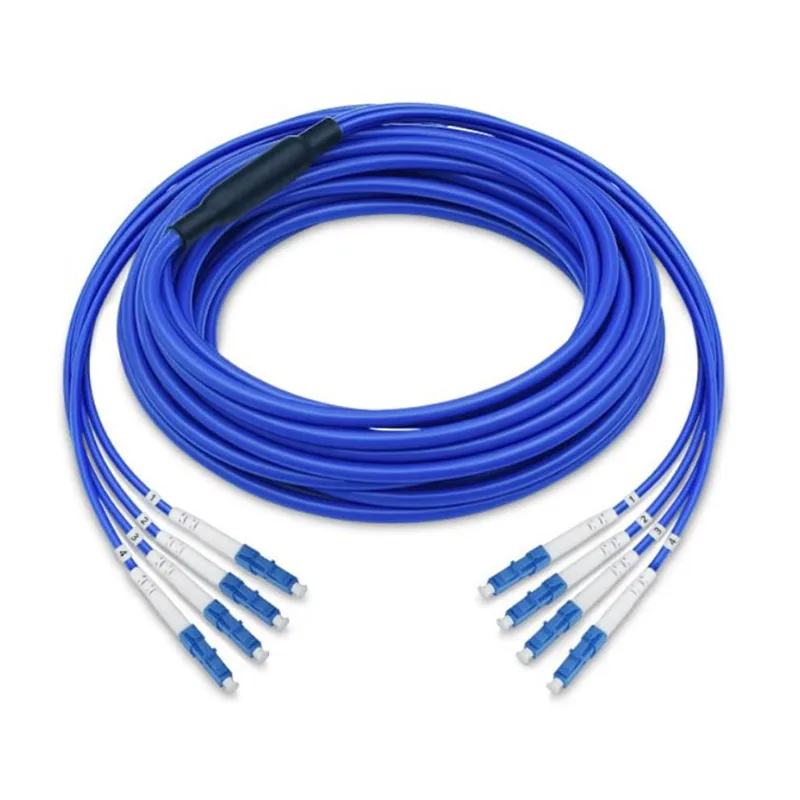

Ang fiber patch cord ay isang fiber optic cable na may mga connector na naka-install sa magkabilang dulo. Pangunahing ginagamit ito upang ikonekta ang mga optical device, kagamitan sa network, at mga sistema ng pamamahagi ng fiber.

Dahil ang magkabilang dulo ay mayroon nang mga konektor, ang mga patch cord ay maaaring mai-install nang mabilis nang walang karagdagang splicing work.

Kasama sa karaniwang fiber patch cord ang:

• Fiber optic cable
• Proteksiyon na jacket
• Mga konektor ng hibla sa magkabilang dulo
• Istruktura ng pampalakas

Kasama sa mga karaniwang uri ng connector ang:

• Konektor ng LC
• SC connector
• Konektor ng FC
• ST connector

Ano ang Fiber Pigtail?

Ang fiber pigtail ay isang maikling fiber optic cable na may connector na naka-install sa isang dulo lang, habang ang kabilang dulo ay naglalaman ng exposed fiber para sa splicing.

Hindi tulad ng mga patch cord, ang mga pigtail ay karaniwang ginagamit sa loob ng mga fiber termination box, optical distribution frame, at splice tray.

Ang fiber pigtail ay karaniwang binubuo ng:

• Isang paunang naka-install na fiber connector
• Exposed fiber end para sa fusion splicing
• Proteksiyon na patong ng hibla
• Panlabas na jacket

Ang nakalantad na hibla ay nagpapahintulot sa mga technician na ikonekta ito nang permanente sa mga papasok na optical cable sa pamamagitan ng fusion splicing.

Paano Gumagana ang Patch Cords at Pigtails?

Prinsipyo ng Paggawa ng Fiber Patch Cord

Ang mga patch cord ay nagbibigay ng nababaluktot na koneksyon sa pagitan ng dalawang optical port.

Ang proseso ng koneksyon ay simple:

Optical na aparato

↓

Konektor ng hibla

↓

Patch cord

↓

Isa pang optical device

Ginagawa nitong perpekto ang mga patch cord para sa mga koneksyon ng kagamitan na maaaring mangailangan ng madalas na pag-install o pagpapalit.

Prinsipyo ng Paggawa ng Fiber Pigtail

Ang mga pigtail ay idinisenyo para sa permanenteng pagwawakas ng hibla.

Ang pangunahing proseso ay:

Paghahanda ng fiber cable

↓

Pigtail fusion splicing

↓

Proteksyon sa loob ng splice tray

↓

Koneksyon sa optical equipment

Patch Cord vs Pigtail: Mga Pangunahing Pagkakaiba

Paano Ginagamit ang Patch Cords at Pigtails nang Magkasama?

Sa maraming fiber optic network, ang mga patch cord at pigtails ay nagtutulungan sa halip na palitan ang isa't isa.

Ang isang karaniwang proseso ng koneksyon ng hibla ay:

Panlabas na fiber cable

↓

Pigtail splicing sa loob ng fiber distribution box

↓

Panel ng fiber adapter

↓

Patch cord connection

↓

Mga kagamitan sa network

Ang kumbinasyong ito ay lumilikha ng isang matatag na koneksyon habang pinapanatili ang mga koneksyon sa kagamitan na madaling pamahalaan.

Bakit Mahalaga ang Fiber Pigtails sa Fiber Networks?

Ang mga fiber pigtail ay may mahalagang papel sa pagprotekta at pag-aayos ng mga optical na koneksyon.

Ang kanilang mga pakinabang ay kinabibilangan ng:

• Maaasahang permanenteng koneksyon
• Nabawasan ang pagkawala ng signal sa pamamagitan ng wastong pag-splice
• Mas mahusay na pamamahala ng hibla
• Madaling pagsasama sa mga sistema ng pamamahagi

Bakit Malawakang Ginagamit ang Fiber Patch Cords?

Ang mga patch cord ay sikat dahil nagbibigay sila ng maginhawa at nababaluktot na koneksyon.

Ang kanilang mga benepisyo ay kinabibilangan ng:

• Mabilis na pag-install
• Madaling pagpapanatili
• Simpleng pagpapalit ng kagamitan
• Angkop para sa iba't ibang mga layout ng network

Mga Uri ng Fiber Patch Cords at Pigtails

Single Mode Fiber Patch Cord at Pigtail

Ang mga single mode fiber na produkto ay karaniwang ginagamit para sa malayuang transmisyon, telekomunikasyon, at mataas na bilis ng mga koneksyon sa network.

Multimode Fiber Patch Cord at Pigtail

Ang mga produkto ng multimode fiber ay kadalasang ginagamit sa mga application na mas maikli ang distansya gaya ng mga enterprise network at data center.

Mga Pagpipilian sa Konektor

Paano Pumili sa Pagitan ng Patch Cord at Pigtail?

Ang pagpili ay pangunahing nakasalalay sa istraktura ng network at mga kinakailangan sa pag-install.

Ang Hinaharap na Pag-unlad ng Fiber Connection Technology

Habang patuloy na tumataas ang bilis ng internet, umuunlad ang teknolohiya ng koneksyon sa fiber optic patungo sa mas mataas na density, mas mahusay na pagiging maaasahan, at mas madaling pag-install.

Maaaring kabilang sa mga trend sa hinaharap ang:

• Mas mataas na bilis ng optical network
• Mga disenyo ng koneksyon sa compact fiber
• Pinahusay na teknolohiya ng connector
• Mas mahusay na sistema ng pamamahala ng hibla

Konklusyon

Ang Fiber Patch Cord at Pigtail ay parehong mahahalagang bahagi sa modernong optical network, ngunit nagsisilbi ang mga ito sa iba't ibang tungkulin. Ang mga patch cord ay nagbibigay ng mga flexible na koneksyon sa kagamitan, habang ang mga pigtail ay pangunahing ginagamit para sa permanenteng pagwawakas ng hibla sa pamamagitan ng pag-splice.

Ang pag-unawa sa pagkakaiba sa pagitan ng dalawang bahaging ito ay tumutulong sa mga taga-disenyo at technician ng network na lumikha ng mas maaasahan at mahusay na mga fiber optic system.

Bagama't ang mga ito ay maliliit na bahagi ng mas malaking sistema ng komunikasyon, ang mga patch cord at pigtails ay may mahalagang papel sa pagpapanatiling matatag at mabilis ang mga global na digital na koneksyon.
