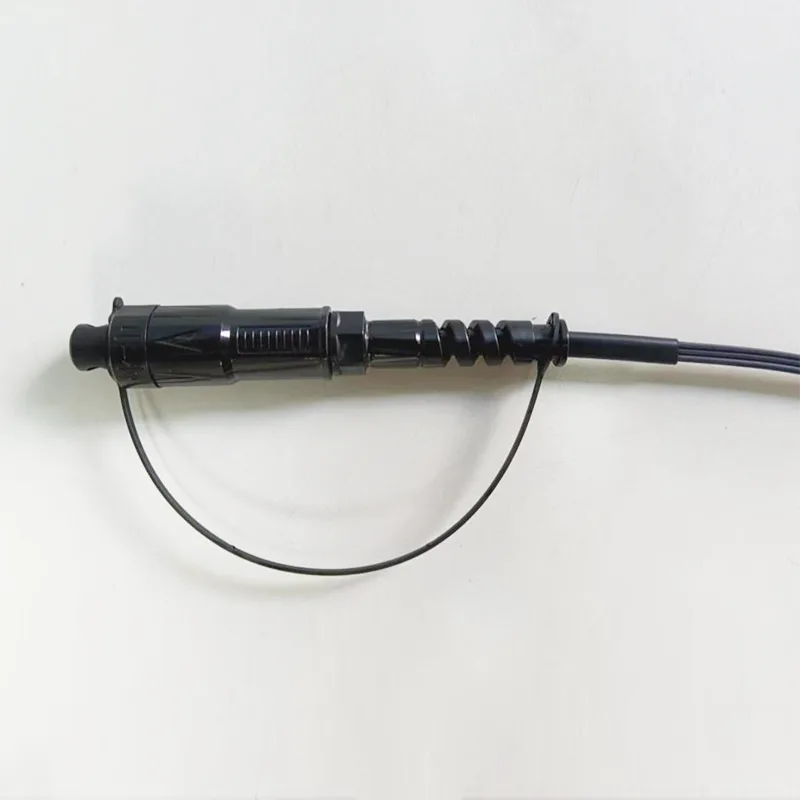

5x2mm Waterproof Drop Cable Mini SC/APC Connector Optical Patch Cords

Application:● FTTX/FTTH Systems● Mga Application ng Ethernet● Mga link sa CATV● Pamamahagi ng Optical Signal● Passive Optical Networks (PON)● Backbone, pahalang at riser application● Preterminated drop terminal box● Mga Panlabas na Lugar; Malupit na kapaligiranMga Tampok:● Mababang pagkawala ng pagp......

Magpadala ng Inquiry

Paglalarawan ng Produkto

Application:

● FTTX/FTTH Systems

● Mga Application ng Ethernet

● Mga link sa CATV

● Pamamahagi ng Optical Signal

● Passive Optical Networks (PON)

● Backbone, pahalang at riser application

● Preterminated drop terminal box

● Mga Panlabas na Lugar; Malupit na kapaligiran

Mga Tampok:

● Mababang pagkawala ng pagpasok, pagkawala ng mataas na pagbabalik.

● Mabuti sa pag -uulit at pagpapalitan.

● 100% na pagpasok, pagkawala ng pagbabalik, pagtatapos ng mukha at.

● Inspeksyon ng panghihimasok.

● Napakahusay na pagbabata ng mekanikal.

● Pagsunod sa Telcordia GR-326-Core.

● Tinitiyak ang mataas na pagganap at pagiging maaasahan sa pamamahala ng optical cabling.

● Mabilis at madaling pag -install at muling pagsasaayos.

● Simpleng paghawak, hindi na kailangan para sa espesyal na tool.

● IP68 hindi tinatagusan ng tubig.

Pagtukoy sa Teknikal:

Mga Konstruksyon	Unit	Mga paglalarawan
Bilang ng hibla		Simplex
Haba ng haba	nm	1310/1550
Pagkawala ng insertion	DB	≤0.30
Pagkawala ng pagbabalik	DB	≥ 60
Uri ng koneksyon		SC/APC
Ferrule		Ceramic
Mga siklo ng koneksyon		500
Kulay ng jacket ng cable		Kulay abo
Cable panlabas na diameter	mm	5.0 (± 0.2) x2.0 (± 0.1)
Mode ng hibla		Single Mode: G657A2
Materyal ng cable jacket		LSZH
Timbang ng cable	Kg/km	20 （tinatayang）
Mga nilalaman ng pag -print		Napapasadyang
Haba	m	30、50、100、150、200、250、300、400、500 o napapasadyang (Tolerance: ± 0.5m)
Uri ng konektor		Input: Accord H Optic SC/APC
Uri ng konektor		Output: Nang walang konektor
Traksyon (Axial sa pagitan ng cable at konektor)	N	100
Grade na hindi tinatagusan ng tubig		IP68
Temperatura ng pagpapatakbo	℃	-20 ° C ~ +65 ℃
Temperatura ng imbakan	℃	-20 ° C ~ +65 ℃

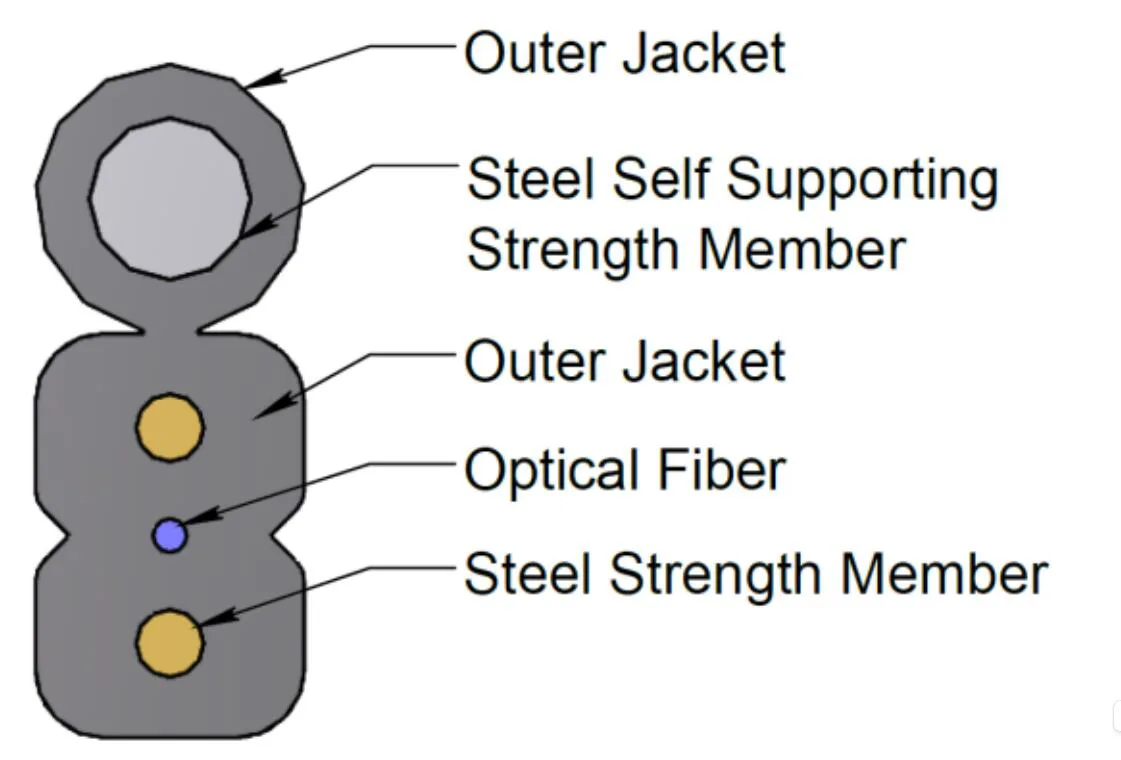

Istraktura ng cable:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Optical fiber	I -type	G657 A2
	Hindi	1
	Kulay	Asul
Miyembro ng lakas ng bakal	Materia	Steel wire
Miyembro ng lakas ng bakal	Diameter	0.4mm
Miyembro ng Lakas ng Lakas ng Sarili	Materia	Steel wire
Miyembro ng Lakas ng Lakas ng Sarili	Diameter	1.0 mm
Panlabas na kaluban	Sukat	2.0 (± 0.1) x5.0 (± 0.2)
	Materyal	LSZH
	Kulay	Kulay abo
Timbang ng cable	Kg/km	20
Pag -igting	N	300 (pangmatagalang)
Pag -igting	N	600 (maikling term)
Crush	N/10cm	200 (pangmatagalang)
Crush	N/10cm	1000 (maikling term)
Min. Bend radius	mm	10xh (static)
Min. Bend radius	mm	20xh (dynamic)
Saklaw ng temperatura ng operating:		-20 ℃ hanggang +60 ℃
Saklaw ng temperatura ng imbakan / transportasyon:		-20 ℃ hanggang +60 ℃

Optical Fiber:

Ang lahat ng mga katangian ng cable fiber (hibla ng tapos na cable) ay dapat, hindi bababa sa, alinsunod sa rekomendasyong ITU-t G.657A2 at dapat na ang mga sumusunod.

Item	Pagtukoy
Uri ng hibla	Solong mode
Materyal ng hibla	Doped silica
Koepisyent ng pagpapalambing @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Pagkatapos ng pagbuo ng cable @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Cable cut-off na haba ng haba	≤ 1260 nm
Zero-dispersion wavelength	1300 ~ 1324 nm
Zero-dispersion slope	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Pagkakalat ng Chromatic @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diameter ng patlang ng mode @ 1310 nm	8.5-9.3um
Error sa core / clad concentricity	≤ 0.5 isa
Diameter ng Cladding	125.0 ± 0.7 isa
Cladding non-circularity	≤5%
Pangunahing diameter ng patong	242 ± 7 isa
Pangunahing patong / patong ng concentricity	≤10 µm
Patong na hindi pabilog	≤0.7%
Pagtataya na may pagkawala ng baluktot ng cable 1 Lumiko 1 Mandrel 7.5mm 10 lumiliko 1 mandrel 15mm	1550nm ≤ Δ 0.10 dB/km 1550nm ≤ Δ 0.03 dB/km

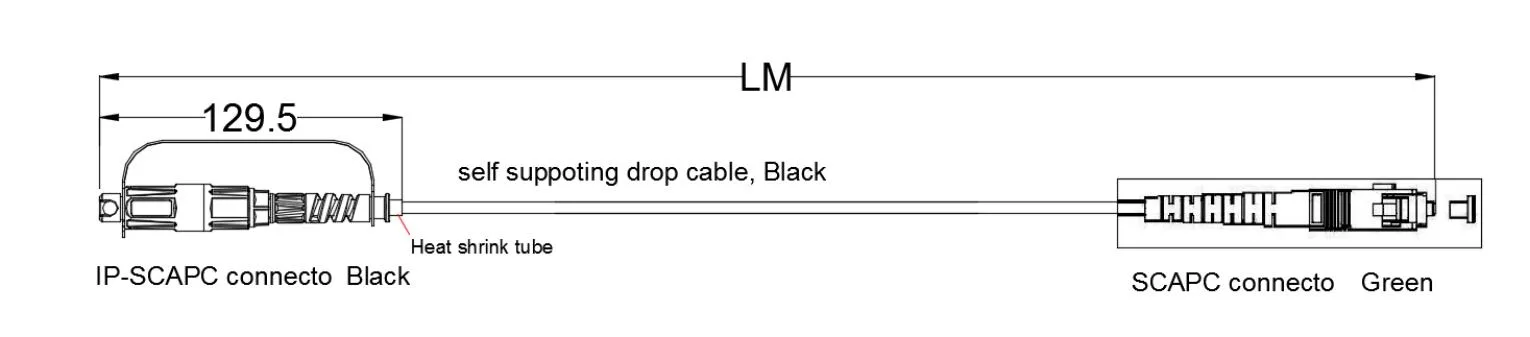

Dimensional na pagguhit:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

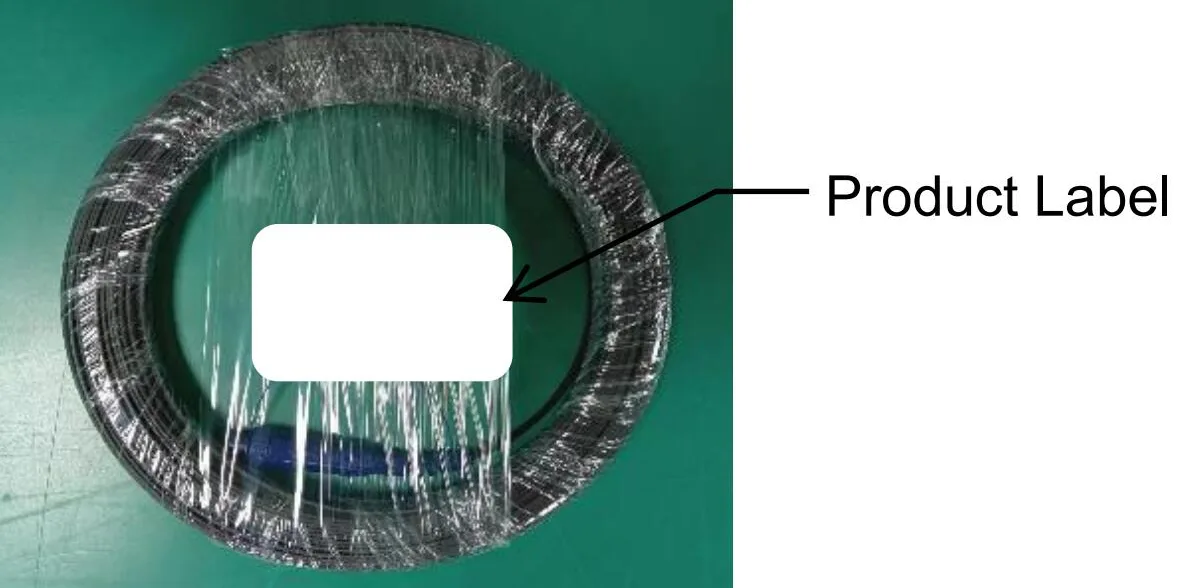

Package:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Mga kinakailangan sa pack:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
