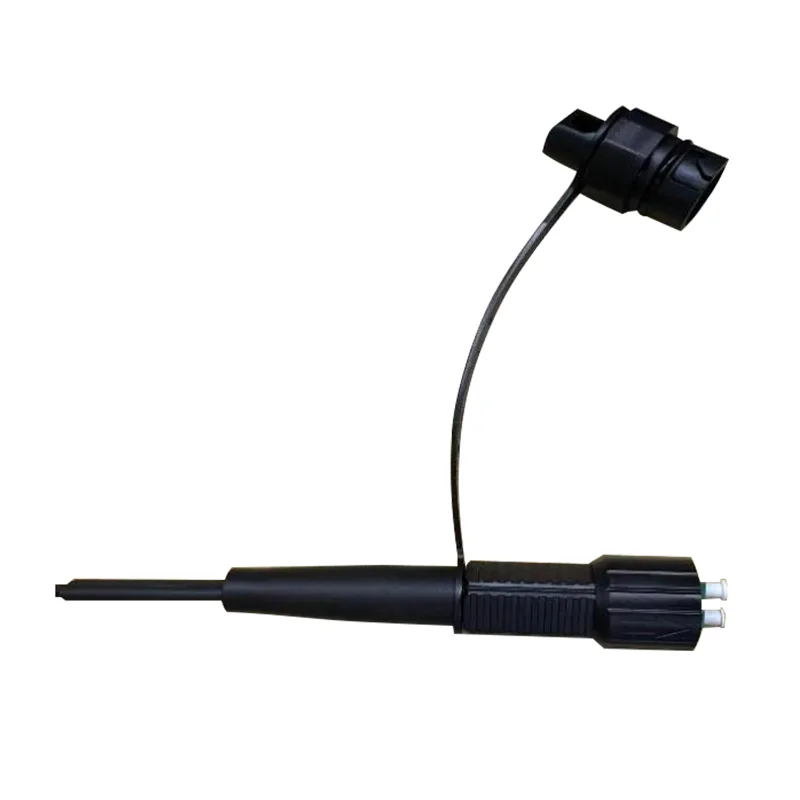

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords (Accord Mini DLC Connector)

Application:● FTTX/FTTH Systems● Mga Application ng Ethernet● Mga link sa CATV● Pamamahagi ng Optical Signal● Passive Optical Networks (PON)● Backbone, pahalang at riser application● Preterminated drop terminal box● Mga Panlabas na Lugar; Malupit na kapaligiranMga Tampok:● Mababang pagkawala ng pagp......

Magpadala ng Inquiry

Paglalarawan ng Produkto

Application:

● FTTX/FTTH Systems

● Mga Application ng Ethernet

● Mga link sa CATV

● Pamamahagi ng Optical Signal

● Passive Optical Networks (PON)

● Backbone, pahalang at riser application

● Preterminated drop terminal box

● Mga Panlabas na Lugar; Malupit na kapaligiran

Mga Tampok:

● Mababang pagkawala ng pagpasok, pagkawala ng mataas na pagbabalik.

● Mabuti sa pag -uulit at pagpapalitan.

● 100% na pagpasok, pagkawala ng pagbabalik, pagtatapos ng mukha at.

● Inspeksyon ng panghihimasok.

● Napakahusay na pagbabata ng mekanikal.

● Pagsunod sa Telcordia GR-326-Core.

● Tinitiyak ang mataas na pagganap at pagiging maaasahan sa pamamahala ng optical cabling.

● Mabilis at madaling pag -install at muling pagsasaayos.

● Simpleng paghawak, hindi na kailangan para sa espesyal na tool.

● IP68 hindi tinatagusan ng tubig.

Pagtukoy sa Teknikal:

Mga Konstruksyon	Unit	Mga paglalarawan
Bilang ng hibla		Duplex
Haba ng haba	nm	1310/1550
Pagkawala ng insertion	DB	≤0.30
Pagkawala ng pagbabalik	DB	≥50 (UPC)
Kulay ng jacket ng cable		Itim
Cable panlabas na diameter	mm	7.0 ± 0.2
Mode ng hibla		Single Mode: G657 A2
Materyal ng cable jacket		LSZH
Timbang ng cable	Kg/km	38 （tinatayang）
Mga nilalaman ng pag -print		Napapasadyang
Haba	m	50 、 75 、 100 、 150 、 200、250 、 300 o napapasadyang (Tolerance: ± 0.5m)
Uri ng konektor		Input:	Accord Mini DLC/UPC Connector
		Output:	Accord Duplex LC/UPC Connector
Grade na hindi tinatagusan ng tubig		IP68
Temperatura ng pagpapatakbo	℃	-40 ° C ~ +70 ℃
Temperatura ng imbakan	℃	-40 ° C ~ +70 ℃

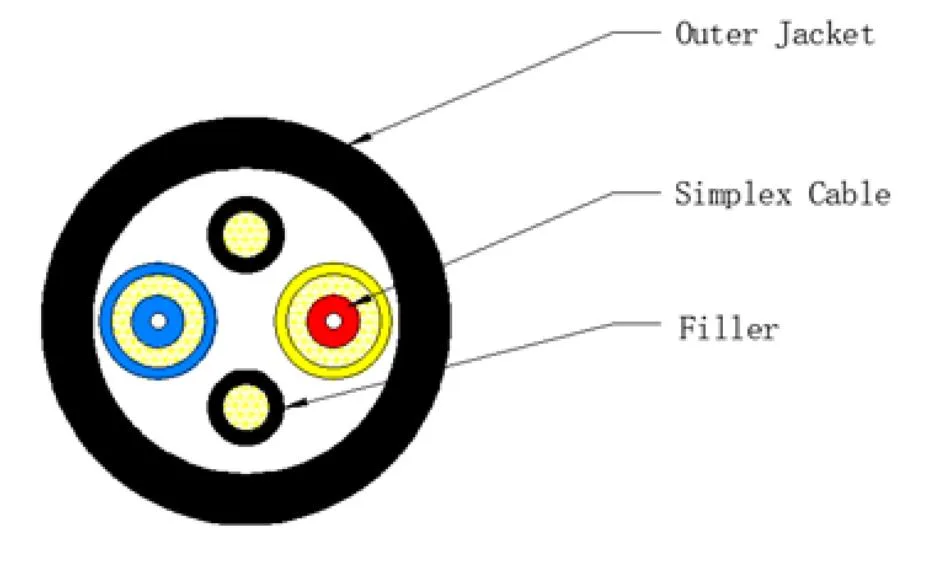

Istraktura ng cable:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Pagtukoy sa cable:

Item	Nilalaman	Halaga
Masikip na buffer fiber	Bilang	2
	I -type	G.657A2
	Diameter (mm)	0.90 ± 0.05
	Materyal	LSZH
	Kulay	Puti
Simplex cable	Materyal	LSZH
	Diameter (mm)	2.0 ± 0.1
	Kulay	Asul at dilaw
Rod	Materyal	LSZH
	Diameter (mm)	1.3 ± 0.1
	Kulay	Itim
Panlabas na dyaket	Materyal	LSZH
	Diameter (mm)	7.0 ± 0.2
	Kulay	Itim
	Kapal (mm)	1.0 ± 0.1
Timbang ng cable (kg/km) tinatayang.		38 ± 3
Stretching test (n)		Long Term: 400 n Maikling Term: 800 n
Flattening Test (N/10cm)		Long Term: 1000 N/10cm Maikling Term: 2200 N/10cm
Min. Baluktot na radius		10xod (static); 20xod (dynamic)
Temperatura ng pag -install		-40 ° C hanggang +70 ° C.
Temperatura ng imbakan		-40 ° C hanggang +70 ° C.

Pagganap ng cabled optical fiber

Ang Pagganap ng Cabled Optical Fiber (ITU-T Rec. G.657a2)

Item	Pagtukoy
Uri ng hibla	Solong mode
Materyal ng hibla	Doped silica
Koepisyent ng pagpapalambing @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Cable cut-off na haba ng haba	≤ 1260 nm
Zero-dispersion wavelength	1300 ~ 1324 nm
Zero-dispersion slope	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Pagkakalat ng Chromatic @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diameter ng patlang ng mode @ 1310 nm	8.5-9.3um
Error sa core / clad concentricity	≤ 0.5 isa
Diameter ng Cladding	125.0 ± 0.7 isa
Cladding non-circularity	≤5%
Pangunahing diameter ng patong	242 ± 7 isa
Pangunahing patong / patong ng concentricity	≤10 µm
Patong na hindi pabilog	≤0.7%
Pagtataya na may pagkawala ng baluktot ng cable 10 Lumiko 1 Mandrel 15mm 1 Lumiko 1 mandrel 10mm 1 Lumiko 1 Mandrel 7.5mm	1550nm ≤ Δ 0.03 dB/km 1550nm ≤ Δ 0.1 dB/km 1550nm ≤ Δ 0.5 dB/km

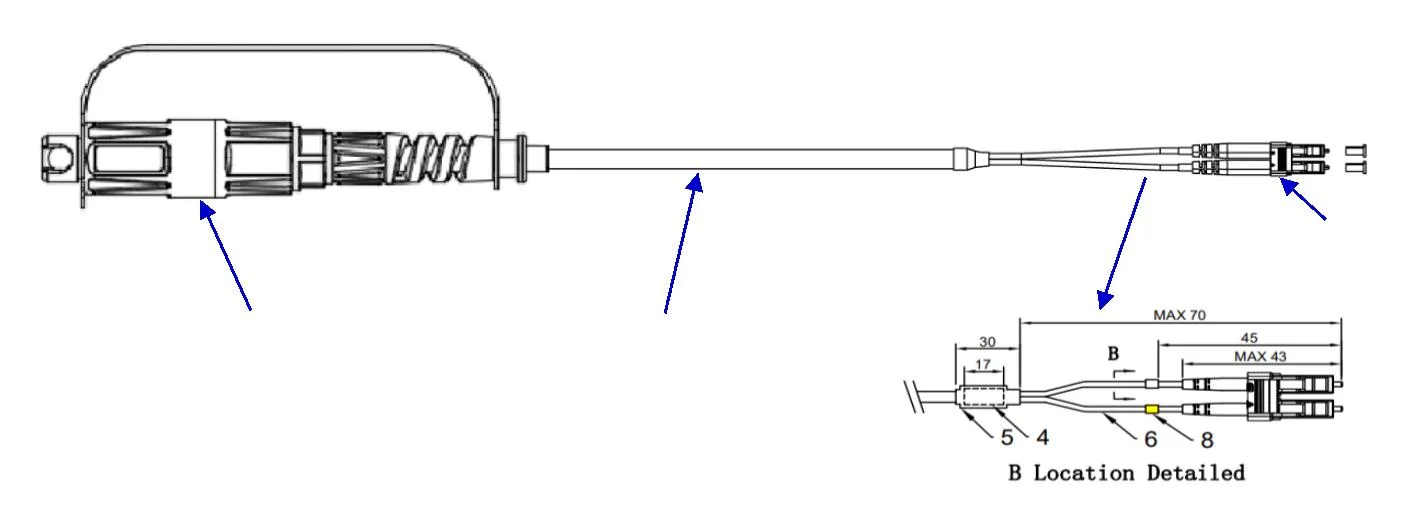

Dimensional na pagguhit:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Hindi	Paglalarawan	Qty
1	SM G.657A2 2 Core na may 2.0mm fiber. OD7.0mm, itim na LSZH	1
2	Mini DLC Connector Black	1
3	LC3.0 Duplex para sa solong mode na hibla, beige, tubo para sa konektor ng IC, puti	2
4	Ang goma ng init na pag -urong tube, itim, OD 8.5mm L = 17mm	1
5	Ang goma ng init na pag-urong tube, itim, OD 8.5m L-30mm	2
6	Flexible Protective na may bakal na tubo, OD 2.8mm L = 52mm	2
8	Heat Shrinkable Tube, Puti /Dilaw na OD3.0mm L = 5mm	2
