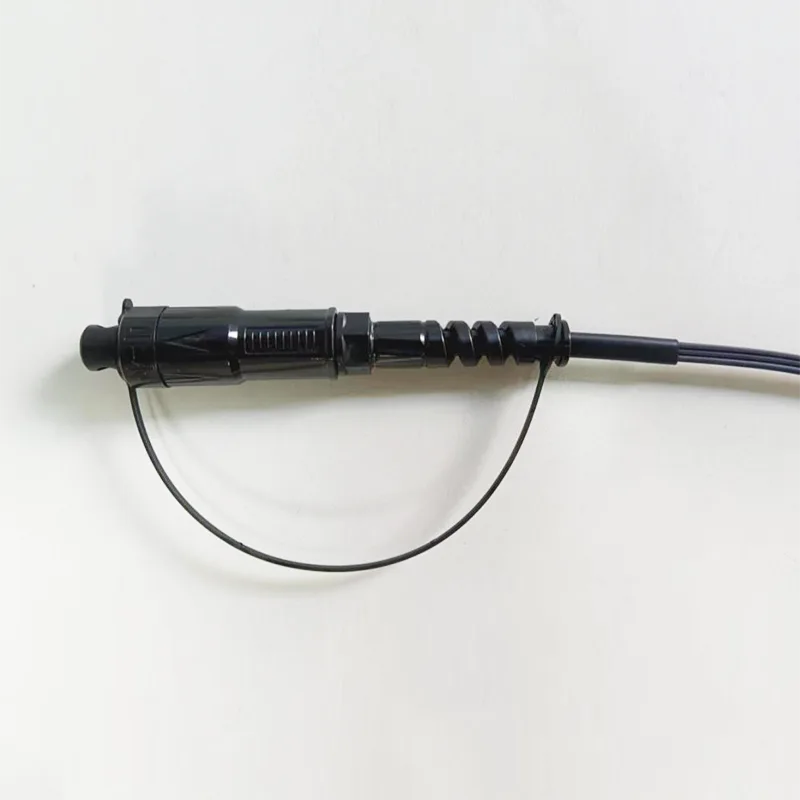

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Application:● FTTX/FTTH Systems● Mga Application ng Ethernet● Mga link sa CATV● Pamamahagi ng Optical Signal● Passive Optical Networks (PON)● Backbone, pahalang at riser application● Preterminated drop terminal box● Mga Panlabas na Lugar; Malupit na kapaligiranMga Tampok:● Mababang pagkawala ng pagp......

Magpadala ng Inquiry

Paglalarawan ng Produkto

Application:

● FTTX/FTTH Systems

● Mga Application ng Ethernet

● Mga link sa CATV

● Pamamahagi ng Optical Signal

● Passive Optical Networks (PON)

● Backbone, pahalang at riser application

● Preterminated drop terminal box

● Mga Panlabas na Lugar; Malupit na kapaligiran

Mga Tampok:

● Mababang pagkawala ng pagpasok, pagkawala ng mataas na pagbabalik.

● Mabuti sa pag -uulit at pagpapalitan.

● 100% na pagpasok, pagkawala ng pagbabalik, pagtatapos ng mukha at.

● Inspeksyon ng panghihimasok.

● Napakahusay na pagbabata ng mekanikal.

● Pagsunod sa Telcordia GR-326-Core.

● Tinitiyak ang mataas na pagganap at pagiging maaasahan sa pamamahala ng optical cabling.

● Mabilis at madaling pag -install at muling pagsasaayos.

● Simpleng paghawak, hindi na kailangan para sa espesyal na tool.

● IP68 hindi tinatagusan ng tubig.

Pagtukoy sa Teknikal:

Mga Konstruksyon	Unit	Mga paglalarawan
Bilang ng hibla		Simplex
Haba ng haba	nm	1310/1550
Pagkawala ng insertion	DB	≤0.30
Pagkawala ng pagbabalik	DB	≥ 60
Uri ng koneksyon		SC/APC
Ferrule		Ceramic
Mga siklo ng koneksyon		500
Kulay ng jacket ng cable		Itim
Cable panlabas na diameter	mm	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2mm (walang messenger)
Mode ng hibla		Single Mode: G657A2
Materyal ng cable jacket		LSZH
Timbang ng cable	Kg/km	20 ± 3
Mga nilalaman ng pag -print		Napapasadyang
Haba	m	100 o napapasadyang (Tolerance: ± 0.5m)
Uri ng konektor		Input: Accord H Optic SC/APC
Uri ng konektor		Output: Nang walang konektor
Traksyon (axial sa pagitan cable at konektor)	N	100
Grade na hindi tinatagusan ng tubig		IP68
Temperatura ng pagpapatakbo	℃	-20 ° C ~ +65 ℃
Temperatura ng imbakan	℃	-20 ° C ~ +65 ℃

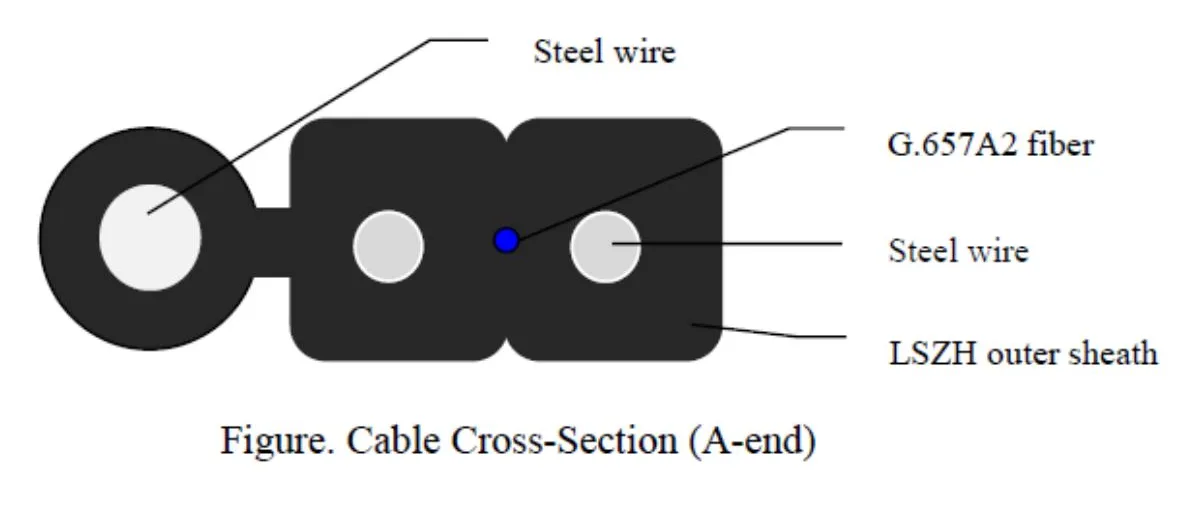

Istraktura ng cable:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Optical fiber	I -type	G-657 A2.
	Hindi	1
	Kulay	Asul
Panlabas na kaluban	Sukat	（5.2x2.0）± 0.2mm （3.0x2.0）± 0.2mm (walang messenger)
	Materyal	LSZH
	Kulay	Itim
Miyembro ng lakas ng bakal	Materia	Steel wire
Miyembro ng lakas ng bakal	Diameter	0.45mm
Miyembro ng Lakas ng Lakas ng Sarili	Materia	Steel wire
Miyembro ng Lakas ng Lakas ng Sarili	Diameter	1.2 mm
Timbang		20 ± 3 kg/km
Tile (n)		Long Term: 300n Maikling Term: 600 n
Crush		1000n/10cm
Min. Baluktot na radius		15xd (static); 30xd (dynamic)
Saklaw ng temperatura		-20 ° C hanggang +65 ° C.

Katangian ng hibla:

Ang lahat ng mga katangian ng cable fiber (hibla ng tapos na cable) ay dapat, hindi bababa sa, alinsunod sa rekomendasyong ITU-t G.657A2 at dapat na ang mga sumusunod.

Parameter		Pagtukoy
Koepisyent ng pagpapalambing	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km ≤ 0.24 dB/km
Pagpapalambing (pagkatapos ng cable)	@1310nm	≤0.40db/km
	@1550nm	≤0.30db/km
Uniporme ng pagpapalambing sa 1310nm		≤0.05dB
Uniporme ng pagpapalambing sa 1550nm		≤0.05dB
Cable cut-off wavelength (λcc)		≤ 1260 nm
Zero-dispersion wavelength		1300 ~ 1324 nm
Zero-dispersion slope		≤ 0.092 ps/(nm^2.km)
Ganap na halaga ng pagpapakalat sa 1288nm ~ 1339nm		≤3.5ps/(nm · km)
Ganap na halaga ng pagpapakalat sa 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Pagkakalat sa 1550nm		≤18ps/(nm · km)
Pagkakalat sa 1625nm		≤23ps/(nm · km)
Ang diameter ng patlang ng mode (MFD) sa 1310nm		8.60 ± 0.4mm
Ang diameter ng patlang ng mode (MFD) sa 1550Nm		9.4-10.4mm
Polarisasyon mode ng pagpapakalat (PMD) hibla		≤0.125Ps/km^1/2
Polarisasyon mode ng pagpapakalat (PMD) cable		≤0.200ps/km^1/2
Koepisyent ng PMD	M	20 cable
	Q	0.01%
	PMDQ	≤0.20ps/km^1/2
Mga katangian ng geometrical
Diameter ng Cladding		125 ± 0.8mm
Cladding non-circularity		≤1.0%
Error sa core/cladding concentricity		≤0.8mm
Diameter ng hibla na may patong (walang kulay)		245 ± 10μm
Diameter ng hibla na may patong (may kulay)		250 ± 10μm
Cladding/coating concentricity error		≤12.0mm
Pagsubok sa tensyon		100kpsi o 0.69GPa
Pag -alis ng patong (n)		1.0 ～ 9.0
Mga katangian ng mekanikal
Pagkawala ng Macrobend sa 1550nm	R = 15mm, 10 liko	≤0.03db
	R = 10mm, 1turn	≤0.10db
	R = 7.5mm, 1turn	≤0.5dB
Pagkawala ng Macrobend sa 1625nm	R = 15mm, 10 liko	≤0.10db
	R = 10mm, 1turn	≤0.20db
	R = 7.5mm, 1turn	≤1.0db

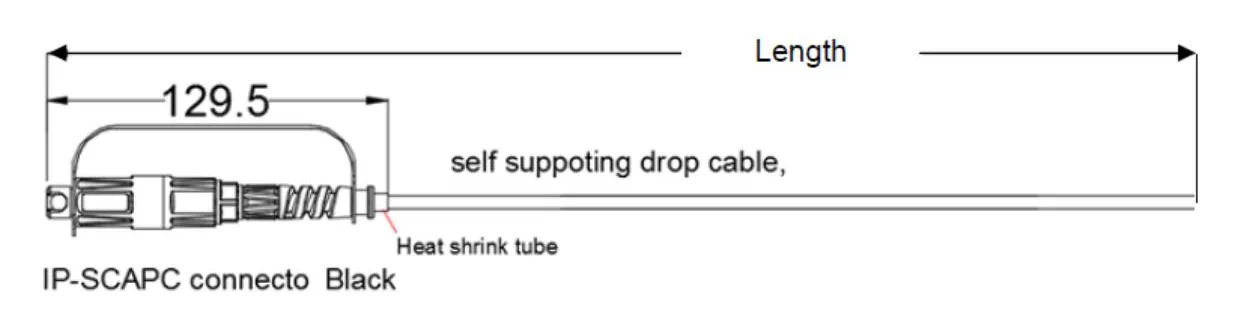

Dimensional na pagguhit:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Package:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Mga kinakailangan sa pack:

Laki ng Carton ： 600*320*265mm ， Transparent Sealing Tape "I" Font Sealing Box.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

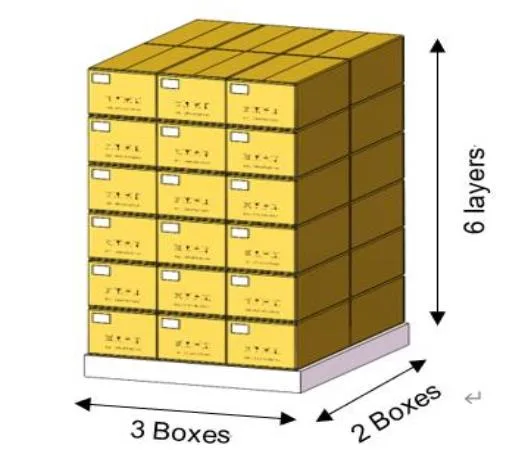

Schematic Diagram ng Wooden Plate:

Laki ng Wooden Plate ： 1200 *1000mm.

Mga kinakailangan sa pag -stack: isang layer ng anim na kahon, na nakasalansan ng anim na layer.

Nangungunang 4 na proteksyon ng kanang anggulo, at pagkatapos ay gumamit ng "#" font packing belt nang mahigpit.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
