Paano mag -install ng walang himpapawid na hibla ng hibla ng hibla?

Pag -iingat sa pag -install

1. Pag -install ng Fiber Optic Disk, ang hibla ng optic disk outlet nozzle ay dapat na malayo hangga't maaari mula sa propeller, ngunit upang bigyang -pansin ang gravity ng sasakyang panghimpapawid. Ang sentro ng grabidad ng sasakyang panghimpapawid ay dapat bigyang -pansin.

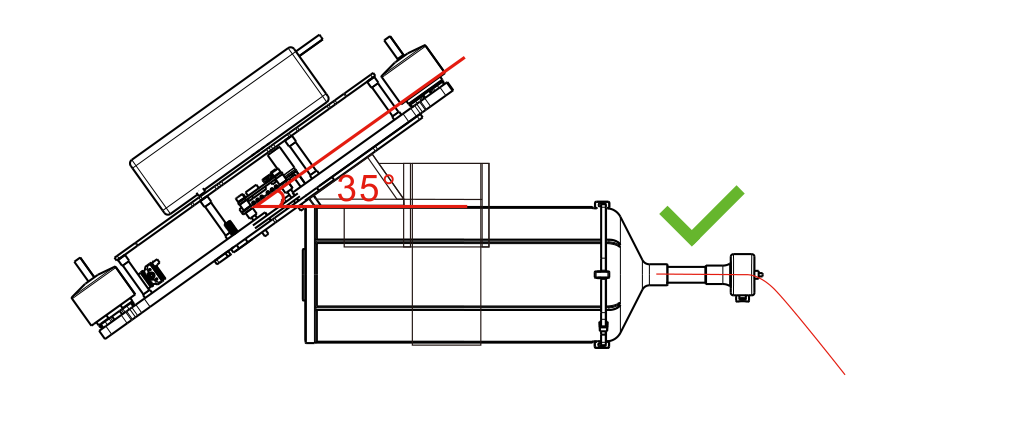

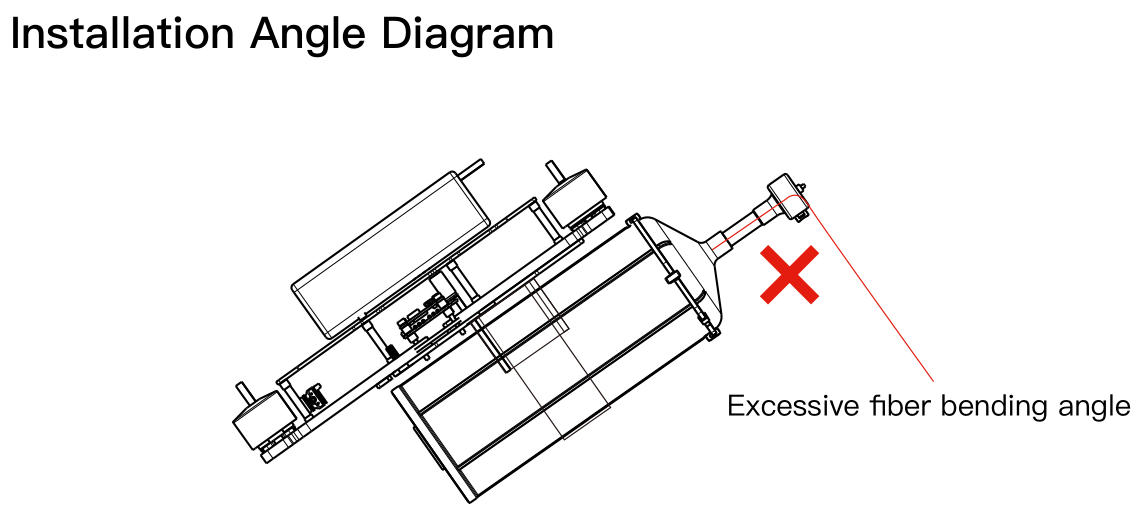

1. Ang pag -install ng fiber optic disk ay dapat na batay sa anggulo ng ikiling ng sasakyang panghimpapawid, ang mounting bracket ay dapat na nakalaan para sa isang tiyak na anggulo (tulad ng ipinapakita sa figure). Pag -install Ang anggulo ng pag -mount ay dapat na malapit sa anggulo ng ikiling, upang ang anggulo ng hibla ng optic disk outlet ay pahalang.

1. Ang Fiber Optic Winding ay gumagamit ng espesyal na pandikit, ang unang 200 metro ng distansya ay ang lugar ng aplikasyon ng pandikit, sa lugar na ito ang bilis ng paglipad ng sasakyang panghimpapawid ay dapat kontrolin sa isang palaging bilis ng 0.5 mph. Ang bilis ng paglipad ng sasakyang panghimpapawid ay dapat kontrolin sa loob ng 30km/h o 8m/s upang maiwasan ang mataas na bilis ng paglipad sa lugar ng pandikit.

Paghahanda bago gamitin ang optical disk

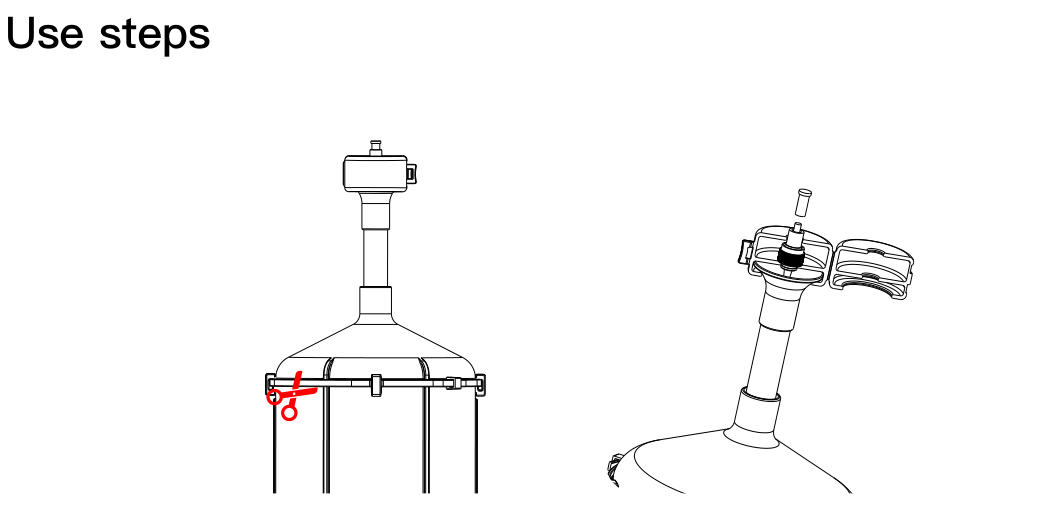

1. Siguraduhing alisin ang tie ng proteksyon ng transportasyon at 4 na proteksyon ng proteksyon bago gamitin ang optical fiber disk.
2. (Tandaan: Huwag kunin ang buckle nang direkta sa labas ng hibla ay masira.)
3. Ang optical fiber disk outlet fc fiber optic port ng proteksiyon na shell bago gamitin ang kailangang alisin, iguhit ang optical fiber sa dulo ng ground ng module.

Koneksyon ng wireless na ground

1. Ikonekta ang sh1.0 cable mula sa terminal ng kalangitan sa flight controller tulad ng ipinapakita sa diagram na "Ground Terminal Connection Mode 1 (Wireless)".
2. Ikonekta ang linya ng Ground Sh1.0 sa tatanggap at ang Map Transmitter.
3. Ayusin ang dulo ng langit at hibla ng optic disk, bigyang -pansin ang hibla ng optic nozzle hangga't maaari ang layo mula sa UAV propeller upang maiwasan ang aksidente sa pag -agaw.

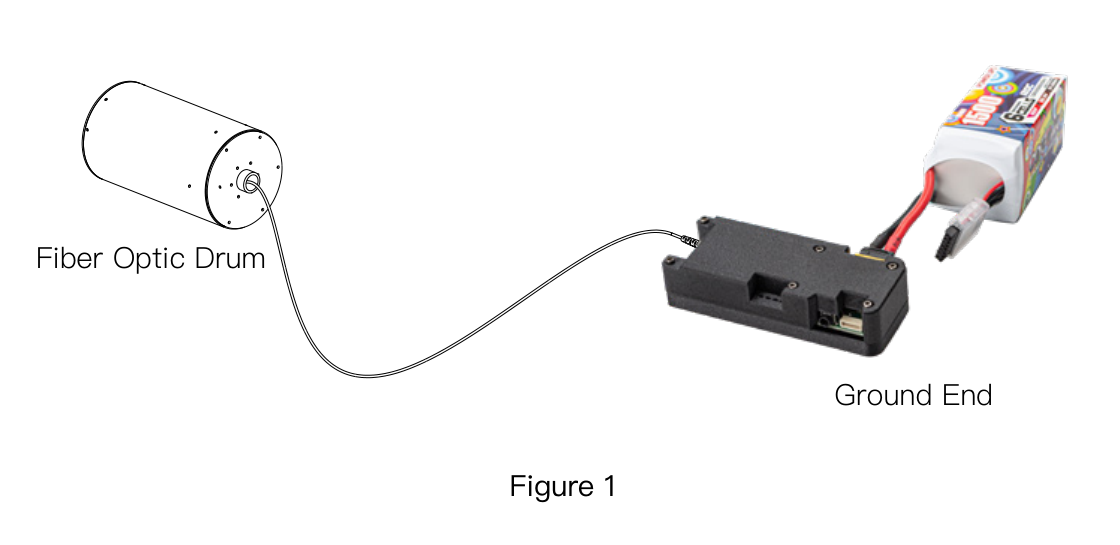

4. Ikonekta ang hibla ng optic harness, ikonekta ang mga port ng FC sa magkabilang dulo ng hibla ng optic disk sa FC port sa dulo ng kalangitan at ang FC port sa dulo ng lupa, at tandaan na ang pagtatapos ng nozzle ay konektado sa FC port sa dulo ng lupa.
5. Ipasok ang baterya ng lithium ng dulo ng lupa sa konektor ng ground end matapos itong ganap na sisingilin. (Bilang Larawan 2)

Mga pag-iingat

1. Ang input boltahe 11.1-26V ay nasa loob ng ligtas na saklaw, mangyaring huwag lumampas o mahulog sa ibaba ng boltahe ng limitasyon, huwag baligtarin ang positibo at negatibong mga poste.
2. Huwag gawin ang optical fiber na natitiklop na bilog, upang maiwasan ang pagputol ng mga matulis na bagay at humantong sa pagbasag ng hibla.
3. Bigyang -pansin ang proteksyon ng mga konektor ng optic na hibla at mga interface ng FC, maiwasan ang alikabok at langis at tubig, i -save ang takip ng proteksyon ng interface na maayos na baluktot.
4. Mag-imbak sa isang cool, tuyo at light-proof na lugar.
5. Fiber Optic Disk Precision Structure, Dahan -dahang kumuha at ilagay, vertical storage.
