Ano ang hindi pinangangasiwaan na hibla ng hibla ng hibla?

Ang Unmanned Aerial Vehicle (UAV) optical fiber ay tumutukoy sa isang teknikal na sistema na nagbibigay -daan sa paghahatid ng mga signal ng control at data ng video sa pagitan ng UAV at ng operator sa pamamagitan ng mga optical cable. Ang pangunahing ito ay namamalagi sa paggamit ng mataas na bandwidth at anti-panghihimasok na mga katangian ng mga optical fibers upang muling mabuo ang link ng komunikasyon ng UAV, tinitiyak na ang UAV ay maaaring mapanatili ang matatag na operasyon kahit na sa mga kumplikadong electromagnetic na kapaligiran.

Paano kumonekta ang mga drone ng fiber optic cable sa mga operator?

Ang isang drone fiber optic system ay binubuo ng tatlong sangkap:

Ang gilid ng drone: Ito ay nilagyan ng mga camera, sensor, isang onboard computer, at isang module ng conversion ng optoelectronic, na responsable para sa pagkuha ng data at paunang pagproseso.

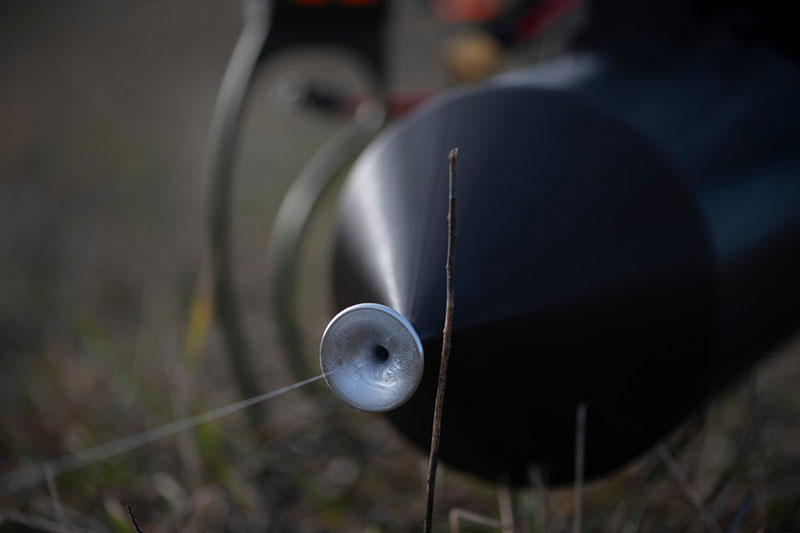

Ang fiber optic cable: Gumagamit ito ng ultra-fine flexible optical fiber (karaniwang mas mababa sa 0.5 mm ang lapad). Halimbawa, ang hibla na ginamit sa battlefield ng Russian-Ukrainian ay karaniwang 5-10 km ang haba, na may ilang mga modelo na umaabot hanggang sa 30 km.

Ang ground end: kabilang dito ang isang optoelectronic converter, isang control terminal (tulad ng LQ Image at data transmission remote control), at isang aparato ng pagpapakita, na nagpapagana ng pag -convert ng bidirectional sa pagitan ng mga optical at electrical signal.

Ang prinsipyo ng operating ay ang mga sumusunod:

Ang mga signal ng control ng ground ay sumasailalim sa pag-convert ng elektrikal-sa-optikal at ipinapadala sa drone sa pamamagitan ng optical fiber. Ang mga datos na nakolekta ng drone, tulad ng mga parameter ng video at flight, ay sumasailalim sa conversion ng optical-to-electrical at pagkatapos ay ibabalik sa ground station, na bumubuo ng isang ganap na wired na arkitektura ng komunikasyon. Iniiwasan ng disenyo na ito ang kahinaan ng pagkagambala ng mga signal ng radyo at tinitiyak ang mababang-latency, lubos na matatag na paghahatid ng data.
