Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

1. Pangkalahatan1.1 Paglalarawan Pre-connectorized Optical Distribution Box Bilang ang pinaka advanced na FTTX Network Distribution Node Equipment, ay nagbibigay ng mabilis at maaasahang koneksyon, mahusay na proteksyon at pamamahala para sa network ng FTTX.Uri ng ProduksyonPag -uuriGFS-008-028CPre-......

Magpadala ng Inquiry

Paglalarawan ng Produkto

1. Pangkalahatan

1.1 Paglalarawan

Pre-connectorized Optical Distribution Box Bilang ang pinaka advanced na FTTX Network Distribution Node Equipment, ay nagbibigay ng mabilis at maaasahang koneksyon, mahusay na proteksyon at pamamahala para sa network ng FTTX.

Uri ng Produksyon	Pag -uuri
GFS-008-028C	Pre-connectorized Fiber Optic Cable Distribution Box

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

GFS-008-028C

1.2 Mga Pamantayan Sumunod

Ang produksiyon na inaalok ay dinisenyo, ginawa at nasubok ayon sa mga pamantayan tulad ng sumusunod:

IEC61300-2	Fiber Optic Interconnecting Device at Passive Components - Mga Pamamaraan sa Pagsubok at Pagsukat
IEC60068-2	Mga pangunahing pamamaraan sa pagsubok sa kapaligiran para sa mga produktong electric at electronic

1.3 Kapaligiran sa Application

Item	Halaga
Temperatura ng operasyon	-40 ºC ～+65 ºC
Temperatura ng pag -install	-5 ºC ～+40 ºC
Temperatura ng imbakan	-40ºC ～+65 ºC
Presyon ng atmospera	70 ～ 106kpa
Kamag -anak na kahalumigmigan	≤93 ％ (+40 ℃)

2. Mga Katangian

1. Ang ilalim na shell at itaas na takip ay welded ng mainit na plate welding, na hindi maaaring ma -detach.

2. Materyal: pp+gf.

3. Patunay ng kahalumigmigan, hindi tinatagusan ng tubig, dust-proof, anti-aging.

4. Antas ng Proteksyon Hanggang sa IP68.

5. Ang interior ay nilagyan ng 1x2 FBT splitter+ 1x8 PLC splitter o 1x9 PLC splitter.

6. Paraan ng Pag-install: Pole-mount, aerial-mount, wall-mount.

3. Mga pagtutukoy

3.1 Mga pagtutukoy ng mekanikal

Item	Mga pagtutukoy	Pansinin
Materyal ng pabahay	Binagong PP plastic
Materyal ng mga panloob na sangkap	PC+abs/abs
Materyal ng accessory ng metal	Mataas na kalidad na hindi kinakalawang na asero

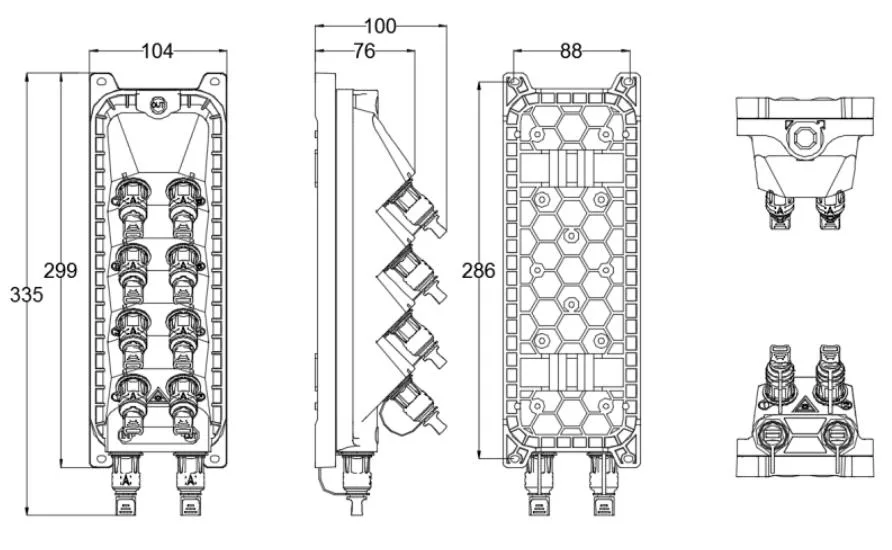

Panlabas na Dimensyon (mm)	29910476mm	Hindi kasama ang adapter
Kulay	Itim
Posisyon ng Pag -install ng Hole (mm)	286*88
Bilang ng mga pre-connectorized adapter	10	1 pula, 1 asul, 8 itim
Splitter	1x2 FBT Splitter+ 1x8 PLC Splitter
IP grade	IP68
Flammability	UL94-HB	Maaari itong ipasadya ayon sa mga pangangailangan.
Neutral Salt Spray Test (NSS)	48h	Maaari itong ipasadya ayon sa mga pangangailangan.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

4. Pag -configure

Pangunahing optical na mga parameter

Splitter	Ang (db)		RL (DB)	Ang (db)	Paraan ng Pagsubok
Splitter	Splitter			Box ng Pamamahagi	Paraan ng Pagsubok
Pigtail-SC/APC-00-SM-SX (1C1F) -OD0.9mm-PVC-G657A2-CABLE Kulay (mga default) -indoor-rohs-1.5m	Pigtail	≤0.3	≥55dB	≤0.5	IL: IEC61300-3-4 Paraan b RL: IEC61300-3-6 Paraan 1
1x2 plc splitter, na may konektor ng SCAPC	1*2 plc	≤4.0	≥55dB	≤4.2
1x4 plc splitter, na may konektor ng SCAPC	1*4 plc	≤7.4	≥55dB	≤7.6
1x8 PLC Splitter, na may konektor ng SCAPC	1*8 plc	≤10.5	≥55dB	≤10.7
1x2 FBT (90/10) + 1x8 PLC Splitter, na may konektor ng SCAPC	1x2 FBT (90%)	≤0.83	≥55dB	≤1.03
	1x2 FBT (10%) +1x8 plc	≤21.7	≥55dB	≤21.9
1x2 FBT (80/20) + 1x8 PLC Splitter, na may konektor ng SCAPC	1x2 FBT (80%)	≤1.4	≥55dB	≤1.6
	1x2 FBT (20%) +1x8 plc	≤18.3	≥55dB	≤18.5
1x2 FBT (70/30) + 1x8 PLC Splitter, na may konektor ng SCAPC	1x2 FBT (70%)	≤2.1	≥55dB	≤2.3
	1x2 FBT (30%) +1x8 plc	≤16.5	≥55dB	≤16.7
1x2 FBT (60/40) + 1x8 PLC Splitter, na may konektor ng SCAPC	1x2 FBT (60%)	≤2.8	≥55dB	≤3.0
	1x2 FBT (40%) +1x8 plc	≤15.2	≥55dB	≤15.4
1x2 FBT (50/50) + 1x8 PLC Splitter, na may konektor ng SCAPC	1x2 FBT (50%)	≤3.8	≥55dB	≤4.0
	1x2 FBT (50%) +1x8 plc	≤14.3	≥55dB	≤14.5

Ang mga optical na mga parameter na ipinapakita sa talahanayan sa itaas ay mga default na halaga, at maaaring ipasadya ayon sa mga kinakailangan.

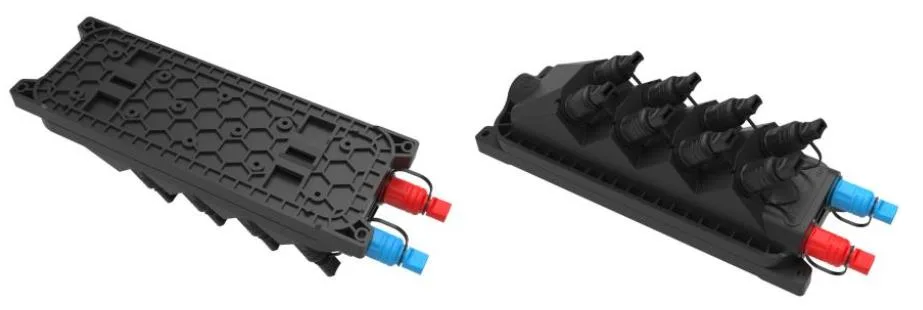

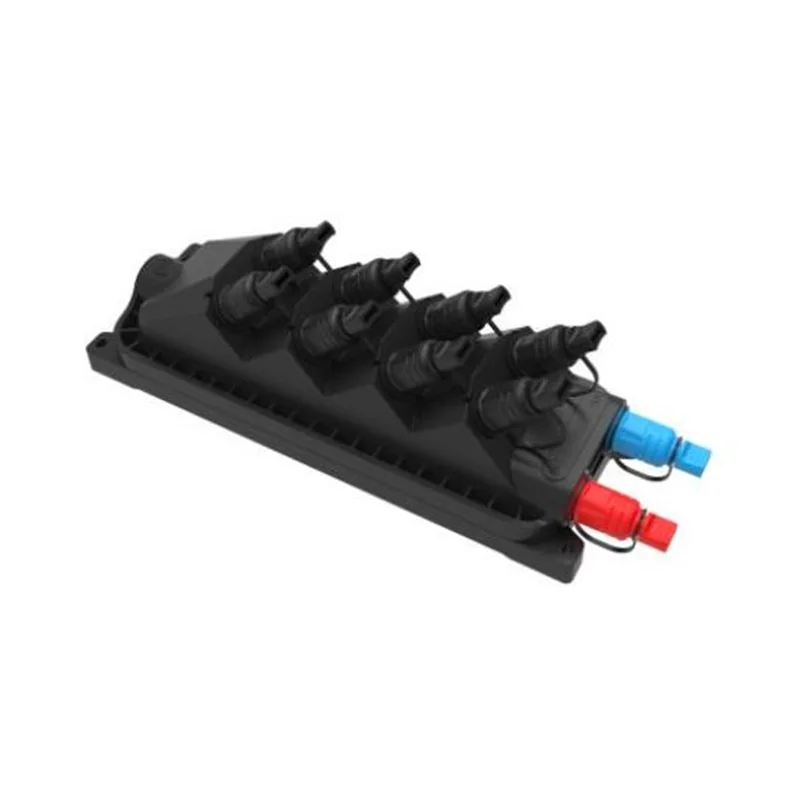

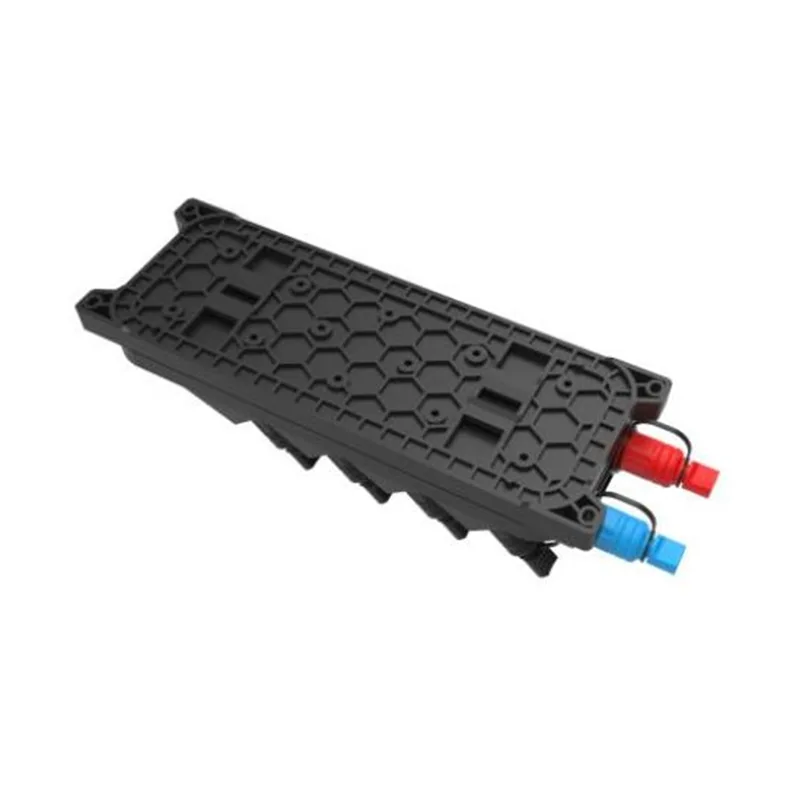

5. Larawan ng produkto

5.1 Mga paraan ng cable ng produkto:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

GFS-008-028C larawan ng produkto

6. Mga Katangian sa Kapaligiran

Ang produktong ito ay sumusunod sa ROHS Environmental Protection Directive, at ang nilalaman ng tingga, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) (PBB) at polybrominated diphenyl eter (PBDE) ay hindi lumampas sa limitasyon.

7. Pag -install

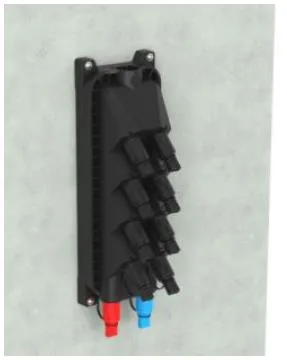

7.1. Pag-install ng pader na naka-mount

Mag -drill ng 4 na butas sa dingding batay sa laki sa Talahanayan 1, ilagay ang pagpapalawak ng bolt φ8*40, ilagay ang kahon upang tumugma sa mga butas at gumamit ng bolt upang i -fasten.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

Pag -install ng pader na naka -mount

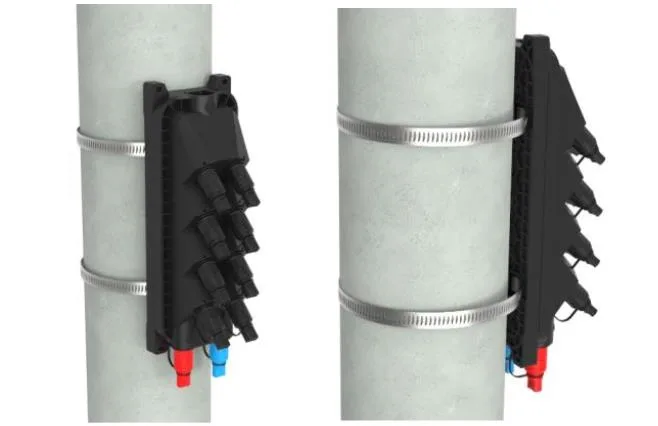

7.2. Pag-install ng poste-mount

Ayusin ang 1 set ng singsing ng poste sa telecom poste

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

Pag -install ng Pole na naka -mount

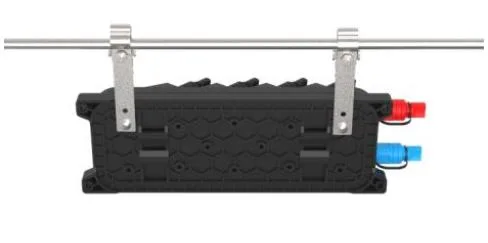

7.3. Ang istraktura ng overhead

Itali ang dalawang naka -install sa tsasis ng overhead na nakabitin sa kawad, at pagkatapos ay bolted, maiwasan ang pagbagsak ng kaso.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

Ang istraktura ng overhead

8. Ang operasyon ng konektor

8.1 Pre -konektado Adapter - A （E）

⚫ Paikutin ang arrow na bahagi ng fiber connector counterclockwise at ilabas ang dust cap.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Ang arrow na bahagi ng konektor ng hibla ay nasa itaas, ipasok ang konektor ng hibla sa socket at pagkatapos ay paikutin ang arrow bahagi ng sunud -sunod.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.2 Pre -konektado Adapter - B （XL）

⚫ Ipasok ang SC optical fiber connector plug sa pamamagitan ng mga maluwag na bahagi, at pagkatapos ay isaksak ito sa adapter;

⚫ I -install ang XL Pre Connected Adapter Sheath sa adapter na may plastic key;

⚫ Ipasok ang plug ng snap spring sa kaluban;

⚫ Ang clamp ng cable ay dapat mai -install at ang linya ay dapat malapit sa plug;

⚫ I -screw ang katad na cable clamp seat cap sa sheath clockwise

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.3 Pre -konektado Adapter - c

⚫ Itulak ang sliding singsing sa optical fiber preformed plug sa direksyon ng arrow upang alisin ang dust cap; Pindutin ang pindutan upang kunin ang cap ng alikabok sa adapter sa direksyon ng arrow.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ I -align ang katawan ng preformed plug na may adapter buckle hanggang sa ito ay na -fasten. Ikonekta ang dalawang mga takip ng alikabok sa parehong paraan.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Ang naka -install na prefabricated plug ay nagtutulak sa sliding singsing upang palabasin ang buckle, at pagkatapos ay hilahin ang pangunahing katawan pabalik upang paghiwalayin ito.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.4 Pre -konektado Adapter - d

⚫ I -on ang pre konektadong plug anti clockwise at buksan ang pre konektadong plug at alikabok na takip sa direksyon ng arrow.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Ikonekta ang pre konektadong plug d at ang pre konektadong adapter D sa direksyon ng arrow, at paikutin ang plug na sunud -sunod upang ayusin ito.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.5 Pre -konektado Adapter - E (a)

⚫ I -on ang pre na nakakonektang plug anti clockwise at buksan ang paunang konektado na plug at takip ng alikabok sa direksyon ng arrow

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

⚫ Ikonekta ang pre konektadong plug e at ang pre konektadong adapter e sa direksyon ng arrow, at paikutin ang plug na sunud -sunod upang ayusin ito.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.6 Pre -konektado Adapter -F

⚫ Ipasok ang SC optical fiber connector plug sa pamamagitan ng mga maluwag na bahagi, at pagkatapos ay isaksak ito sa adapter;

⚫ I -install ang XL Pre Connected Adapter Sheath sa adapter na may plastic key;

⚫ Ipasok ang plug ng snap spring sa kaluban;

⚫ Ang clamp ng cable ay dapat mai -install at ang linya ay dapat malapit sa plug;

⚫ I -screw ang leather cable clamp seat cap sa sheath clockwise.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

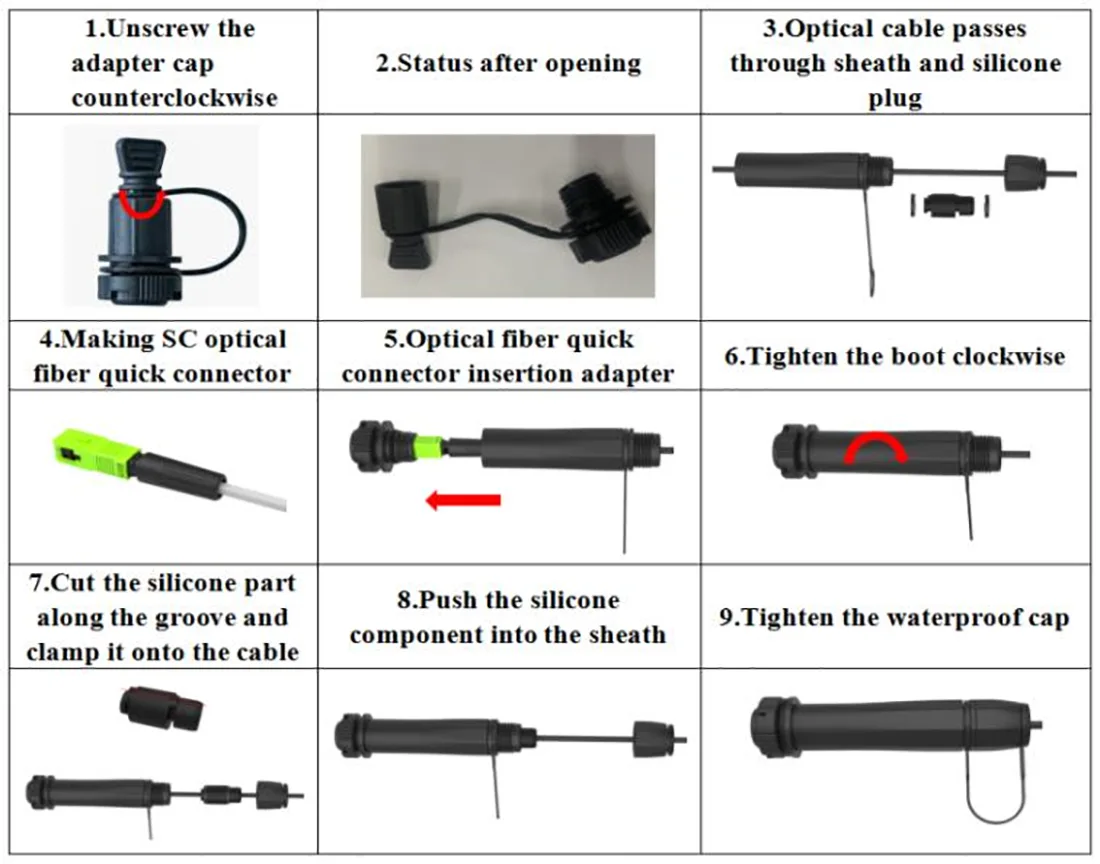

8.7 Pre -konektado Adapter - g

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

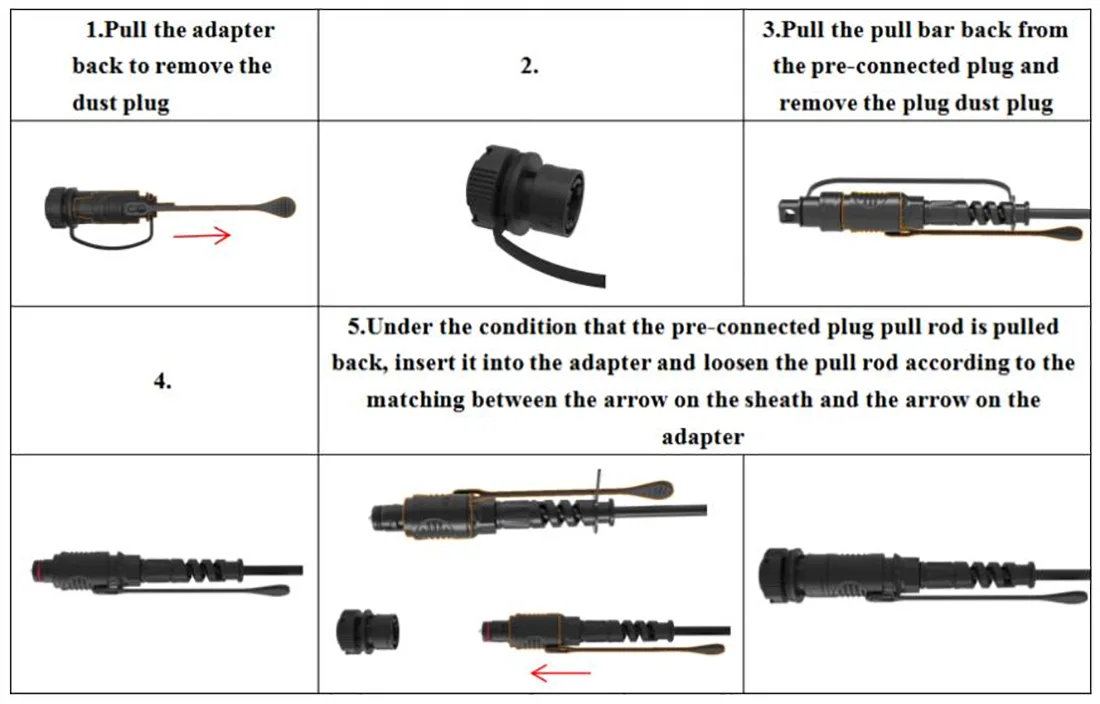

8.8 Pre-konektado Adapter-H-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

8.9 Pre-konektado Adapter-J-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-028C

9. Package

Item	Materyal	Laki (mm)	Dami	Gross weight (kg)
Independiyenteng packaging ng produkto	Karton	345115110	1	0.7
Panlabas na karton ng packaging	Karton	485360575	20	15
Tandaan: Ang packaging ay para lamang sa sanggunian, at ang iba't ibang mga pagsasaayos ay tumutugma sa iba't ibang laki at timbang
