Stranded maluwag na tubo na hindi naka-armadong hibla ng optic cable cable

Ang istraktura ng stranded maluwag na tubo na hindi naka-armadong hibla ng optic cable cable ay upang maglagay ng 250μm optical fiber sa isang maluwag na tubo na gawa sa mataas na materyal na modulus, at ang maluwag na tubo ay puno ng hindi tinatagusan ng tubig compound. Ang sentro ng core core ay isang metal na pampalakas ng metal. Para sa mga optical cable na may ilang mga cores, ang isang layer ng polyethylene (PE) ay kailangang ma -extruded sa labas ng metal na pampalakas ng metal. Ang maluwag na tubo (at pagpuno ng lubid) ay baluktot sa paligid ng gitnang core ng pampalakas upang makabuo ng isang compact at bilog na cable core, at ang mga gaps sa cable core ay puno ng mga filler ng pagharang ng tubig. Ang plastik na pinahiran na aluminyo na sinturon o belt ng bakal ay paayon na nakabalot at na-extruded sa isang polyethylene sheath upang makabuo ng isang cable.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga katangian

Magandang mekanikal at pagganap ng temperatura

Mataas na lakas maluwag na tubo na lumalaban sa hydrolysis

Espesyal na Tube Filling Compound Tiyakin ang isang kritikal na proteksyon ng hibla

Ang espesyal na dinisenyo na compact na istraktura ay mahusay sa pagpigil sa mga maluwag na tubo mula sa pag -urong

Pinoprotektahan ng Sheath ang cable mula sa mga radiation ng ultraviolet

Ang mga sumusunod na hakbang ay kinuha upang matiyak ang watertight ng cable:

-Steel wire na ginamit bilang miyembro ng sentral na lakas

-Loose tube filling compound

-100% pagpuno ng cable core

-Apl o PSP kahalumigmigan hadlang

Mga Pamantayan

Ang Gyta/S cable ay sumusunod sa karaniwang YD/T 901 pati na rin ang IEC 60794-1.

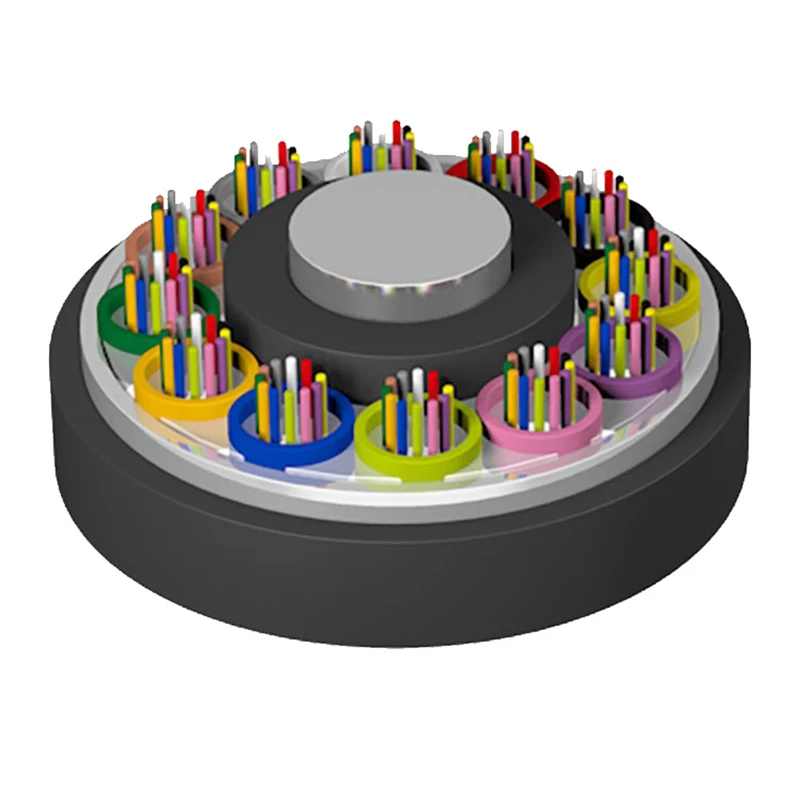

Pagguhit ng istraktura

1. Fiber

2. Compound ng pagpuno ng tubo

3. Maluwag na tubo

4. Miyembro ng Central Lakas

5. Compound ng pagpuno ng cable

6. APL PSP

7. Pe sheath

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Mga teknikal na parameter

Uri ng cable (Nadagdagan ng 2 hibla)	Bilang ng hibla	Mga tubo	Mga tagapuno	Timbang ng Cable (Ref) (kg/km)	Lakas ng makunat Mahaba/maikling termino (N)	Paglaban ng crush Mahaba/maikling termino (N/100mm)	Baluktot na radius Static/dynamic (mm)
Gyta/s-2 ~ 6xn	2 ~ 6	1	4	76	600/1500	300/1000	10d/20d
Gyta/s -8 ~ 12xn	8 ~ 12	2	3	76
Gyta/s -14 ~ 18xn	14 ~ 18	3	2	76
Gyta/s -20 ~ 24xn	20 ~ 24	4	1	76
Gyta/s -26 ~ 30xn	26 ~ 30	5	0	76
Gyta/s -32 ~ 36xn	32 ~ 36	6	0	85
Gyta/s -38 ~ 48xn	38 ~ 48	4	1	90
Gyta/s -50 ~ 60xn	50 ~ 60	5	0	90
Gyta/s -62 ~ 72xn	62 ~ 72	6	0	113
Gyta/s -74 ~ 84xn	74 ~ 84	7	1	136
Gyta/s -86 ~ 96xn	86 ~ 96	8	0	136
Gyta/s -98 ~ 108xn	98 ~ 108	9	1	163
Gyta/s -110 ~ 120xn	110 ~ 120	10	0	163
Gyta/s -122 ~ 132xn	122 ~ 132	11	1	190
Gyta/s -134 ~ 144xn	134 ~ 144	12	0	190
Gyta/s -146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	190
Gyta/s -288xn	288	24	0	239

Temperatura ng imbakan/operating: -40 ℃ -+70 ℃

Mga optical na katangian

Uri ng hibla	Pagpapalambing （+20 ℃）				Bandwidth		Numerical na siwang	Cable cut-off wavelength λcc
Uri ng hibla	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerical na siwang	Cable cut-off wavelength λcc
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz · km	≥500MHz · km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz · km	≥500MHz · km	0.275±0.015 NA	---

Tandaan:

a. Ang suffix xn ay nagsasaad ng uri ng hibla

b. Ang mga pag -aayos ng kulay ng hibla at tubo ay tinukoy sa talahanayan ng pagkakakilanlan ng kulay

c. Ang stranded maluwag na tubo na hindi naka-armadong hibla ng optic cable cable ay hindi dapat mag-imbak sa panlabas na kapaligiran nang higit sa 6 na buwan upang mapanatili ang magandang estado ng cable reel

Application: Duct/Aerial

Stranded Loose Tube Non-armored Fiber Optic Cable Cable
