Uni-tube non-armored fiber optic cable

Ang istraktura ng uni-tube non-armored fiber optic cable ay upang maglagay ng 250μm optical fiber sa isang maluwag na tubo na gawa sa mataas na modulus na materyal, at ang maluwag na tubo ay puno ng hindi tinatagusan ng tubig compound. Ang materyal na blocking ng tubig ay idinagdag sa maluwag na tubo upang matiyak ang paayon na pag-block ng tubig ng optical cable. Dalawang magkaparehong mga wire ng bakal ay inilalagay sa magkabilang panig at pagkatapos ay isang polyethylene sheath ay extruded upang makabuo ng isang cable.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga katangian

Magandang mekanikal at pagganap ng temperatura

Mataas na lakas maluwag na tubo na lumalaban sa hydrolysis

Espesyal na Tube Filling Compound Tiyakin ang isang kritikal na proteksyon ng hibla

Dalawang magkaparehong mga wire ng bakal na matiyak ang lakas ng makunat

Pinoprotektahan ng Sheath ang cable mula sa ultraviolet radiation

Maliit na diameter, light weight at friendly na pag -install

Mahabang haba ng paghahatid

Mga Pamantayan

Ang gyxy cable ay sumusunod sa karaniwang YD/T 769.

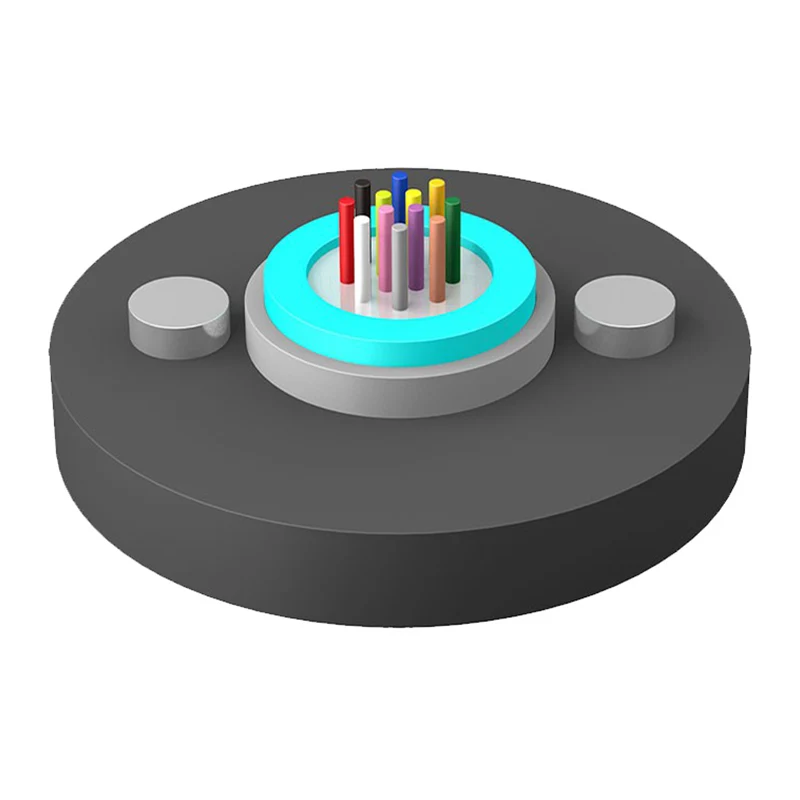

Pagguhit ng istraktura

1. Fiber

2. Compound ng pagpuno ng tubo

3. Maluwag na tubo

4. Steel Wire

5. Materyal na Pag-block ng Water

6. Pe sheath

Uni-tube Non-armored Fiber Optic Cable

Mga teknikal na parameter

Uri ng cable (Nadagdagan ng 2 hibla)	Bilang ng hibla	Timbang ng Cable (Ref) (kg/km)	Lakas ng makunat Mahaba/maikling termino (N)	Paglaban ng crush Mahaba/maikling termino (N/100mm)	Baluktot na radius Static/dynamic (mm)
Gyxy-2 ~ 12xn	2 ~ 12	77	600/1500	300/1000	10d/20d
Gyxy-14 ~ 24xn	14 ~ 24	83	600/1500
Gyxy-2 ~ 12xn	2 ~ 12	104	1000/3000
Gyxy-14 ~ 24xn	14 ~ 24	109	1000/3000

Temperatura ng imbakan/operating: -40 ℃ -+70 ℃

Mga optical na katangian

Uri ng hibla	Pagpapalambing （+20 ℃）				Bandwidth		Numerical na siwang	Cable cut-off wavelength λcc
Uri ng hibla	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerical na siwang	Cable cut-off wavelength λcc
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz · km	≥500MHz · km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz · km	≥500MHz · km	0.275±0.015 NA	---

Tandaan:

a. Ang suffix xn ay nagsasaad ng uri ng hibla

b. Ang mga pag -aayos ng kulay ng hibla at tubo ay tinukoy sa talahanayan ng pagkakakilanlan ng kulay

c. Ang cable ay hindi dapat mag -imbak sa panlabas na kapaligiran ng higit sa 6 na buwan upang mapanatili ang mabuting estado ng cable reel

Application: Aerial

Uni-tube Non-armored Fiber Optic Cable
