Ang maluwag na tubo (at pagpuno ng lubid) ay baluktot sa paligid ng gitnang core ng pampalakas upang makabuo ng isang compact at circular cable core, at ang mga gaps sa cable core ay puno ng mga filler na humaharang ng tubig. Matapos ang plastik na coated na aluminyo tape (APL) ay paayon na nakabalot, ang isang polyethylene inner sheath ay extruded, at pagkatapos ng dobleng panig na plastik na bakal na tape (PSP) ay pahaba na nakabalot, ang isang polyethylene na panlabas na kaluban ay extruded upang mabuo ang isang cable.
Magandang mekanikal at pagganap ng temperatura
Mataas na lakas maluwag na tubo na lumalaban sa hydrolysis
Espesyal na Tube Filling Compound Tiyakin ang isang kritikal na proteksyon ng hibla
Crush resistance at kakayahang umangkop
Ang mga sumusunod na hakbang ay kinuha upang matiyak ang watertight ng cable:
-Single fiber reinforced plastic bilang sentral na miyembro ng lakas
-Loose tube filling compound
-100% pagpuno ng cable core
-Apl hadlang ng kahalumigmigan
-PSP pagpapahusay ng kahalumigmigan-patunay
-Water-blocking material
Ang GYFTA53 cable ay sumusunod sa karaniwang YD/T 901 pati na rin ang IEC 60794-1.

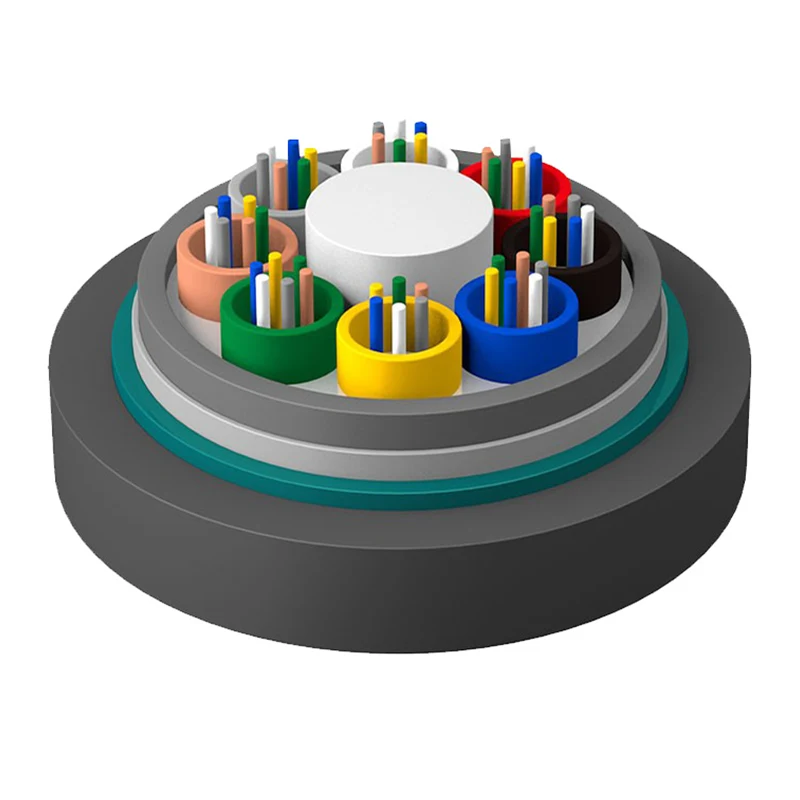

1.fibre
2.Tube pagpuno ng compound
3.Loose tube
4. Pag -compound ng pagpuno
5.Apl
6.Pe panloob na kaluban
7. Materyal-blocking material
8.psp
9.FRP Miyembro ng Lakas
10.Pe panlabas na kaluban
|
Uri ng cable (Nadagdagan ng 2 hibla) |
Bilang ng hibla |
Mga tubo |
Mga tagapuno |
Timbang ng Cable (Ref) (kg/km) |
Lakas ng makunat Mahaba/maikling termino (N) |
Paglaban ng crush Mahaba/maikling termino (N/100mm) |
Baluktot na radius Static/dynamic (mm) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d/25d |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyfta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyfta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyfta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gyfta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gyfta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gyfta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
Gyfta53-98 ~ 108xn |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gyfta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyfta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gyfta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Temperatura ng imbakan/operating: -40 ℃ -+70 ℃
|
Uri ng hibla |
Pagpapalambing （+20 ℃） |
Bandwidth |
Numerical na siwang |
Cable cut-off wavelength λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40db/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0.275±0.015 NA |
--- |
Tandaan:
a. Ang suffix xn ay nagsasaad ng uri ng hibla
b. Ang mga pag -aayos ng kulay ng hibla at tubo ay tinukoy sa talahanayan ng pagkakakilanlan ng kulay
c. Ang cable ay hindi dapat mag -imbak sa panlabas na kapaligiran ng higit sa 6 na buwan upang mapanatili ang mabuting estado ng cable reel
