φ5mm hindi tinatagusan ng tubig drop cable h optic sc/apc connector patch cord

Application:● FTTX/FTTH Systems● Mga Application ng Ethernet● Mga link sa CATV● Pamamahagi ng Optical Signal● Passive Optical Networks (PON)● Backbone, pahalang at riser application● Preterminated drop terminal box● Mga Panlabas na Lugar; Malupit na kapaligiranMga Tampok:● Mababang pagkawala ng pagp......

Magpadala ng Inquiry

Paglalarawan ng Produkto

Application:

● FTTX/FTTH Systems

● Mga Application ng Ethernet

● Mga link sa CATV

● Pamamahagi ng Optical Signal

● Passive Optical Networks (PON)

● Backbone, pahalang at riser application

● Preterminated drop terminal box

● Mga Panlabas na Lugar; Malupit na kapaligiran

Mga Tampok:

● Mababang pagkawala ng pagpasok, pagkawala ng mataas na pagbabalik.

● Mabuti sa pag -uulit at pagpapalitan.

● 100% na pagpasok, pagkawala ng pagbabalik, pagtatapos ng mukha at.

● Inspeksyon ng panghihimasok.

● Napakahusay na pagbabata ng mekanikal.

● Pagsunod sa Telcordia GR-326-Core.

● Tinitiyak ang mataas na pagganap at pagiging maaasahan sa pamamahala ng optical cabling.

● Mabilis at madaling pag -install at muling pagsasaayos.

● Simpleng paghawak, hindi na kailangan para sa espesyal na tool.

● IP68 hindi tinatagusan ng tubig.

1. Pagtutukoy ng Teknikal na Pagtutukoy ng Cord

Mga Konstruksyon	Unit	Mga paglalarawan
Bilang ng hibla		Simplex
Haba ng haba	nm	1310/1550
Pagkawala ng insertion	DB	≤0.30 (tipikal: 0.15)
Pagkawala ng pagbabalik	DB	≥ 60
Uri ng koneksyon		SC/APC
Ferrule		Ceramic
Mga siklo ng koneksyon		500
Kulay ng jacket ng cable		Itim
Cable panlabas na diameter	mm	5.0 ± 0.2
Mode ng hibla		Single Mode: G657A2
Materyal ng cable jacket		HDPE
Timbang ng cable	Kg/km	22 （tinatayang）
Mga nilalaman ng pag -print		Napapasadyang
Haba	m	50 、 75 、 125 、 175 o napapasadyang (Tolerance: ± 0.5m)
Uri ng konektor		Input ： Accord H Optic SC/APC
Uri ng konektor		Output ： Accord H Optic SC/APC
Traksyon (axial sa pagitan cable at konektor)	N	200
Grade na hindi tinatagusan ng tubig		IP68
Temperatura ng pagpapatakbo	℃	-25 ° C ~ +70 ℃
Temperatura ng imbakan	℃	-25 ° C ~ +70 ℃

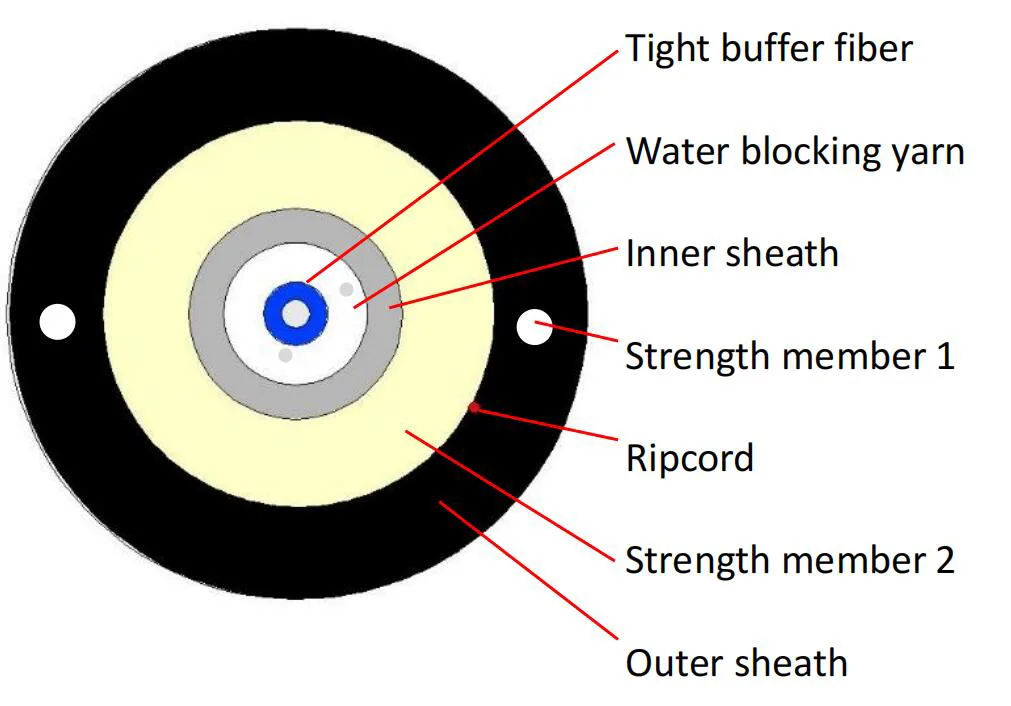

2. Cable cross-section

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Laki ng istraktura ng cable

Item	Nilalaman	Mga pagtutukoy
Masikip na buffer fiber	Bilang	1
	I -type	G.657A2
	Kulay	Asul
	Materyal	LSZH
	Diameter (mm)	0.90 ± 0.05
Panloob na kaluban	Diameter (mm)	2.8 ± 0.2
	Kapal (mm)	0.25 ± 0.05
	Kulay	Puti
	Materyal	LSZH
Lakas ng Miyembro 1	Materyal	Glued Frp
Lakas ng Miyembro 1	Dami	0.5*2
Miyembro ng Lakas 2	Materyal	Aramid Yarn + Water Blocking Glass Yarn
RIP cord	Bilang	1
RIP cord	Kulay	Pula
Sheath	Materyal	HDPE
	Diameter (mm)	5.0 ± 0.2
	Kapal (mm)	1.1 ± 0.1
	Kulay	Itim
Cable Weigth	Kg/km	22 ± 3

4. Materyal ng cable

4.1 Optical Fiber

Ang lahat ng mga katangian ng cable fiber (hibla ng tapos na cable) ay dapat, hindi bababa sa, alinsunod sa rekomendasyong ITU-t G.657A2 at dapat na ang mga sumusunod.

Item	Pagtukoy
Uri ng hibla	Solong mode
Materyal ng hibla	Doped silica
Koepisyent ng pagpapalambing @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Pagkatapos ng pagbuo ng cable @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Cable cut-off na haba ng haba	≤ 1260 nm
Zero-dispersion wavelength	1300 ~ 1324 nm
Zero-dispersion slope	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Pagkakalat ng Chromatic @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diameter ng patlang ng mode @ 1310 nm	8.5-9.3um
Error sa core / clad concentricity	≤ 0.5 isa
Diameter ng Cladding	125.0 ± 0.7 isa
Cladding non-circularity	≤5%
Pangunahing diameter ng patong	242 ± 7 isa
Pangunahing patong / patong ng concentricity	≤10 µm
Patong na hindi pabilog	≤0.7%
Pagtataya na may pagkawala ng baluktot ng cable 1 Lumiko 1 Mandrel 7.5mm 10 lumiliko 1 mandrel 15mm	1550nm ≤ Δ 0.10 dB/km 1550nm ≤ Δ 0.03 dB/km

5. Pagganap ng optical fiber cable

5.1 Cable Bending Radius:

10 x diameter ng cable (pagkatapos ng pag -install): 50mm

20 x diameter ng cable (sa panahon ng pag -install): 100mm

6. Pagsubok sa Pagganap ng Mekanikal at Kapaligiran

S/n	Item	Paraan ng Pagsubok	Kondisyon ng pagtanggap
1	Lakas ng makunat IEC 794-1-E1	- Load: 1200n - Haba ng cable sa ilalim ng pag -load: 50 m - Oras ng pag -load: ≥1min.	- Pagbabago ng pagkawala ≤ 0.1 dB/km@1550 nm -Walang pinsala sa panlabas na dyaket at panloob na mga elemento.
2	Crush test IEC 794-1-E3	- Load: 500n/100mm*100mm - Oras ng pag -load: ≥1min.	- Pagbabago ng pagkawala ≤ 0.1 dB/km@1550 nm -Walang pinsala sa panlabas na dyaket at panloob na mga elemento.
3	Epekto ng paglaban IEC 794-1-E4	- Mga Punto ng Epekto: 5 -Times ng bawat punto: 1 - Epekto ng enerhiya: 1n.m - Radius ng Hammer Head: 12.5mm - Impact rate: 2 sec/cycle	- Pagbabago ng pagkawala ≤ 0.1 dB/km@1550 nm -Walang pinsala sa panlabas na dyaket at panloob na mga elemento.
4	Paulit -ulit na baluktot IEC 794-1-E6	- Bending radius: 20 x diameter ng cable - Mag -load: 20 n - Flexing rate: 3 sec/cycle - cyclic curvature: 30	- Pagbabago ng pagkawala ≤ 0.1 dB/km@1550 nm -Walang pinsala sa panlabas na dyaket at panloob na mga elemento.
5	Torsion IEC 794-1-E7	- Haba: 1 m - Mag -load: 50 n - Twist Rate: 1 min/cycle - Anggulo ng twist: ± 180 ° - Hindi ng ikot: 10	- Pagbabago ng pagkawala ≤ 0.1 dB/km@1550 nm -Walang pinsala sa panlabas na dyaket at panloob na mga elemento.
6	Temperatura Pagsubok sa pagbibisikleta IEC 794-1-F1	- Hakbang sa temperatura: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Oras bawat bawat hakbang: 24 na oras - Bilang ng siklo: 2	- Pagbabago ng pagkawala ≤ 0.1 dB/km@1550 nm - Walang hibla ng hibla at walang pinsala sa kaluban.

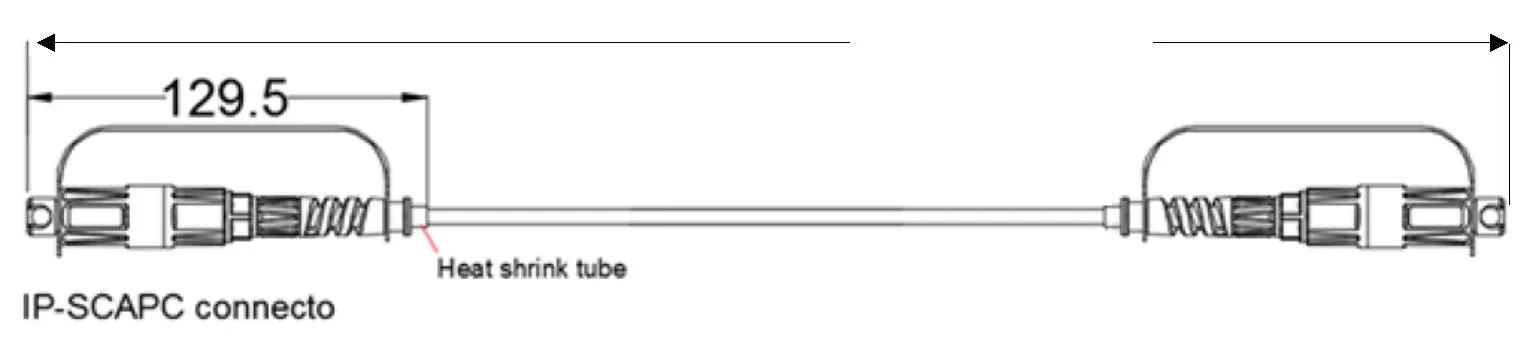

7. Patch cord dimensional na pagguhit

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

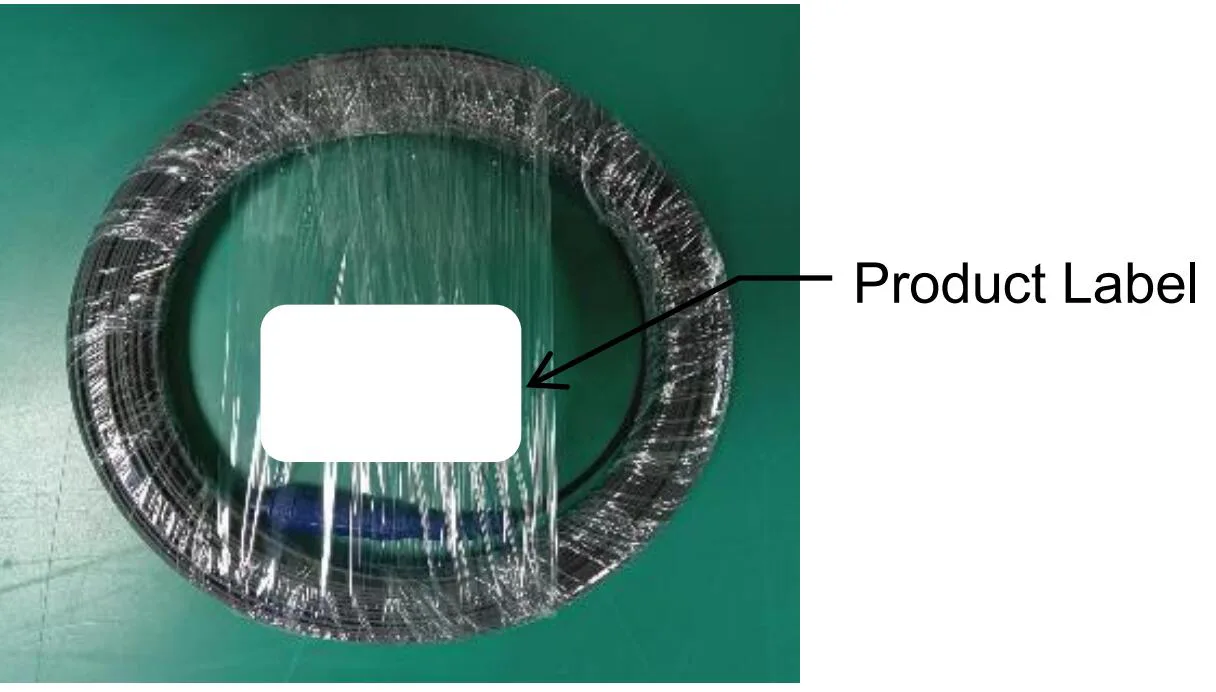

8. Package

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Mga kinakailangan sa pack

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
