φ5mm hindi tinatagusan ng tubig na fiber cable optitap SC/APC connector patch cord

Application:● FTTX/FTTH Systems● Mga Application ng Ethernet● Mga link sa CATV● Pamamahagi ng Optical Signal● Passive Optical Networks (PON)● Backbone, pahalang at riser application● Preterminated drop terminal box● Mga Panlabas na Lugar; Malupit na kapaligiranMga Tampok:● Mababang pagkawala ng pagp......

Magpadala ng Inquiry

Paglalarawan ng Produkto

Application:

● FTTX/FTTH Systems

● Mga Application ng Ethernet

● Mga link sa CATV

● Pamamahagi ng Optical Signal

● Passive Optical Networks (PON)

● Backbone, pahalang at riser application

● Preterminated drop terminal box

● Mga Panlabas na Lugar; Malupit na kapaligiran

Mga Tampok:

● Mababang pagkawala ng pagpasok, pagkawala ng mataas na pagbabalik.

● Mabuti sa pag -uulit at pagpapalitan.

● 100% na pagpasok, pagkawala ng pagbabalik, pagtatapos ng mukha at.

● Inspeksyon ng panghihimasok.

● Napakahusay na pagbabata ng mekanikal.

● Pagsunod sa Telcordia GR-326-Core.

● Tinitiyak ang mataas na pagganap at pagiging maaasahan sa pamamahala ng optical cabling.

● Mabilis at madaling pag -install at muling pagsasaayos.

● Simpleng paghawak, hindi na kailangan para sa espesyal na tool.

● IP68 hindi tinatagusan ng tubig.

Patch Cord Technical Specification

Mga Konstruksyon	Unit	Mga paglalarawan
Bilang ng hibla		Simplex
Haba ng haba	nm	1310/1550
Pagkawala ng insertion	DB	≤0.50 (tipikal: 0.3)
Pagkawala ng pagbabalik	DB	≥55 (APC)
Kulay ng jacket ng cable		Itim
Cable panlabas na diameter	mm	Φ5.0 (± 0.2)
Mode ng hibla		Single Mode: G657 A2
Materyal ng cable jacket		LSZH (proteksyon ng UV at paglaban sa sunog)
Timbang ng cable	Kg/km	28 （tinatayang）
Mga nilalaman ng pag -print		Napapasadyang
Haba	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerance: ± 0.5m)
Uri ng konektor		Input: Accord Optitap SC/APC
Uri ng konektor		Output: Accord Optitap SC/APC
Grade na hindi tinatagusan ng tubig		IP68
Lakas ng makunat	N	200
Temperatura ng pagpapatakbo	℃	-20 ~ +65

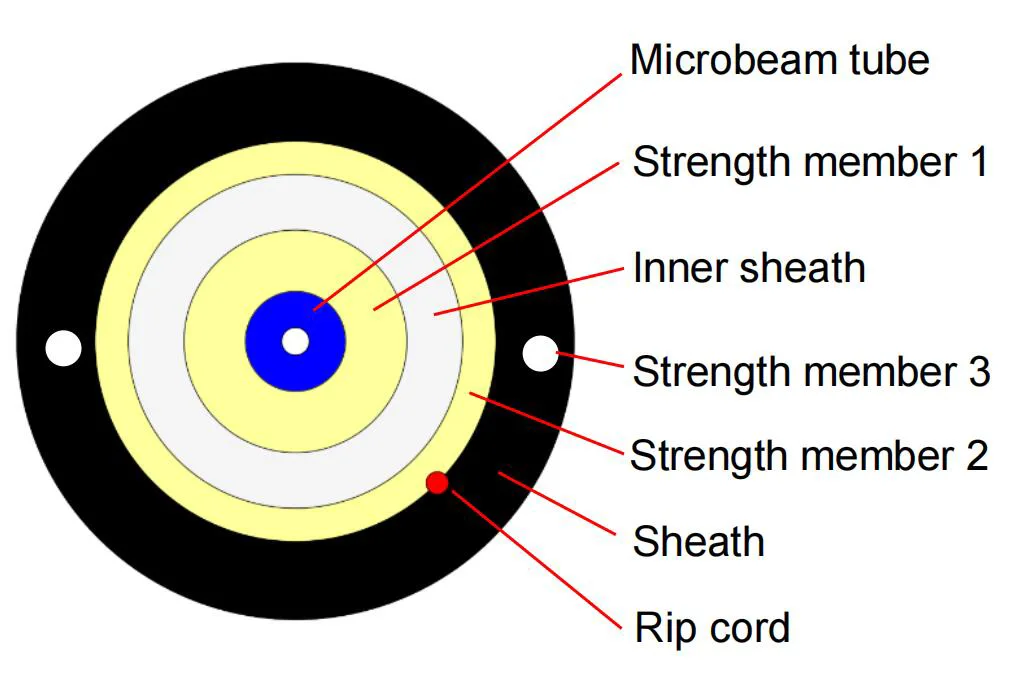

Cross-section ng cable

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Laki ng istraktura ng cable

Item	Nilalaman	Mga pagtutukoy
Hibla	Bilang	1
	I -type	G.657A2
	Kulay	Asul
Microbeam tube	Materyal	LSZH
	Kulay	Asul
	Diameter (mm)	0.9 ± 0.05
Panloob na kaluban	Diameter (mm)	2.2 ± 0.05
	Kapal (mm)	0.4 ± 0.05
	Kulay	Ivory/White/Beige
	Materyal	LSZH
	Lakas ng Miyembro 1	Aramid Yarn 1100d*3
Miyembro ng Lakas 2	Materyal	Aramid na sinulid
Miyembro ng Lakas 2	Dami	1100d*7
Miyembro ng Lakas 3	Materyal	Glued Frp
Miyembro ng Lakas 3	Diameter (mm)	0.5*2
RIP cord	Bilang	1
RIP cord	Kulay	Pula
Sheath	Materyal	LSZH (proteksyon ng UV at paglaban sa sunog)
	Diameter (mm)	5.0 ± 0.2
	Kapal (mm)	1.1 ± 0.1
	Kulay	Itim
Timbang ng cable	Kg/km	28 ± 3

Pagganap ng optical fiber cable

Ang lahat ng mga katangian ng cable fiber (hibla ng tapos na cable) ay dapat, hindi bababa sa, alinsunod sa rekomendasyong ITU-t G.657A2 at dapat na ang mga sumusunod.

Item	Pagtukoy
Uri ng hibla	Solong mode
Materyal ng hibla	Doped silica
Koepisyent ng pagpapalambing @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Pagkatapos ng pagbuo ng cable @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Cable cut-off na haba ng haba	≤ 1260 nm
Zero-dispersion wavelength	1300 ~ 1324 nm
Zero-dispersion slope	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Pagkakalat ng Chromatic @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diameter ng patlang ng mode @ 1310 nm	8.5-9.3um
Error sa core / clad concentricity	≤ 0.5 isa
Diameter ng Cladding	125.0 ± 0.7 isa
Cladding non-circularity	≤5%
Pangunahing diameter ng patong	242 ± 7 isa
Pangunahing patong / patong ng concentricity	≤10 µm
Patong na hindi pabilog	≤0.7%
Pagtataya na may pagkawala ng baluktot ng cable 1 Lumiko 1 Mandrel 7.5mm 10 lumiliko 1 mandrel 15mm	1550nm ≤ Δ 0.10 dB/km 1550nm ≤ Δ 0.03 dB/km

Saklaw ng temperatura ng application

Saklaw ng temperatura ng operating	: -20 ℃ hanggang +65 ℃
Saklaw ng temperatura ng imbakan / transportasyon	: -20 ℃ hanggang +65 ℃
Saklaw ng temperatura ng pag -install	: -20 ℃ hanggang +65 ℃

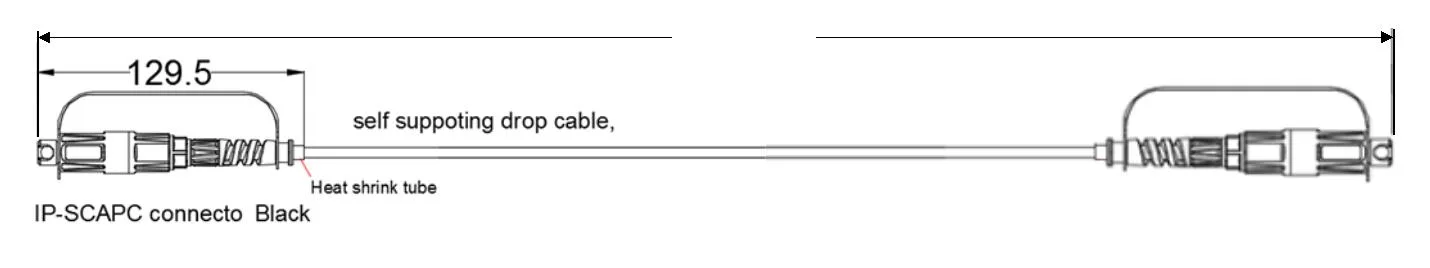

Dimensional na pagguhit

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

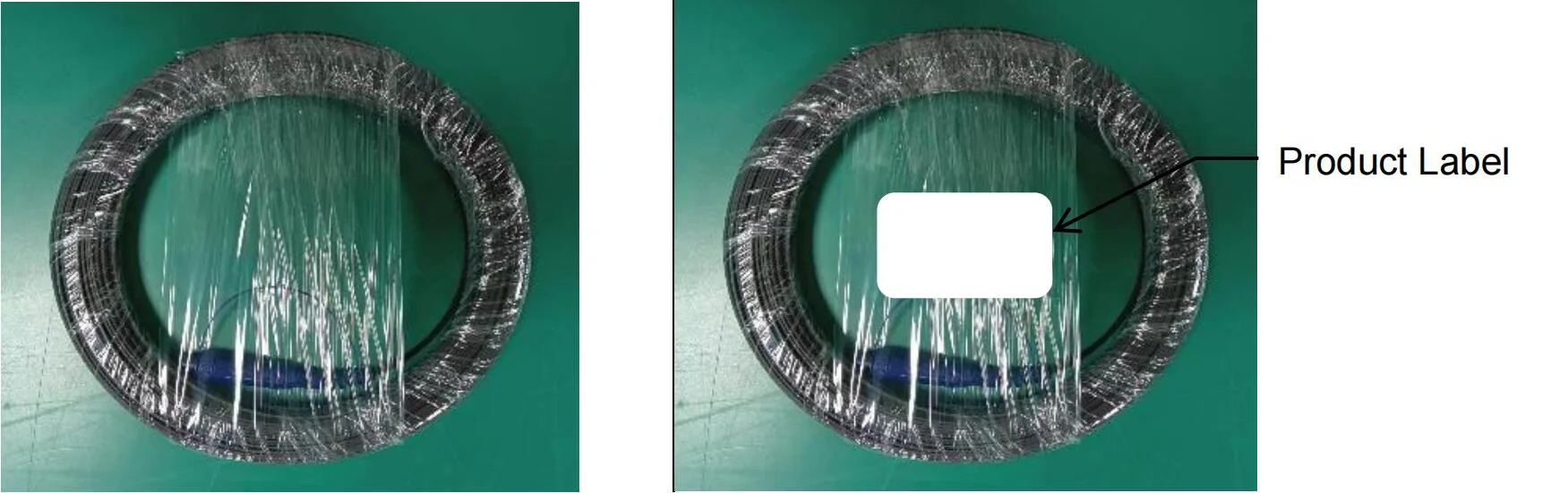

Package

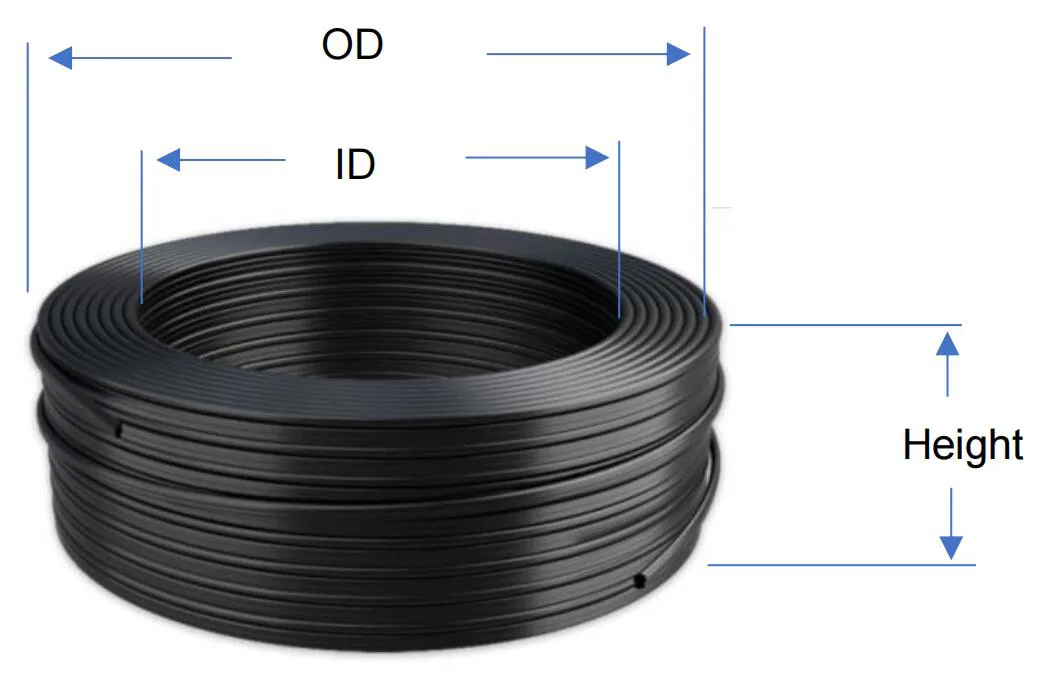

Paikot -ikot na hibla ng hibla:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
