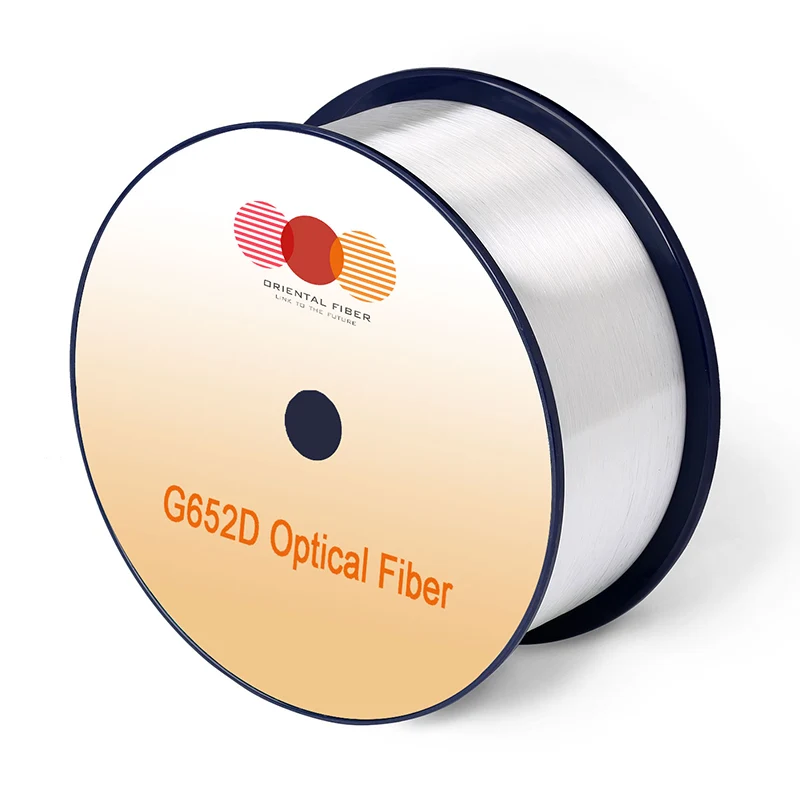

Single-mode optical fiber g.652d

Ang solong-mode na optical fiber G.652D ay idinisenyo para sa mga optical system ng paghahatid na nagpapatakbo sa buong wavelength window ng 1260Nm hanggang 1625Nm. Sa pamamagitan ng pagsugpo sa rurok ng tubig malapit sa 1383 nm dahil sa hydroxyl (OH-) pagsipsip ng ion sa tradisyonal na solong-mode na hibla, ang hibla ay maaaring buksan ang e-band (1360-1460 nm) para sa operasyon, kaya nagbibigay ng isang magagamit na haba ng haba ng higit sa 100nm.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Aplikasyon

Dahil sa malawak na magagamit na spectrum at mahusay na optical na pagganap, ang single-mode optical fiber G.652D ay ang pinakamahusay na pagpipilian upang suportahan ang iba't ibang mga aplikasyon tulad ng Ethernet, Internet Protocol (IP), Asynchronous Transfer Mode (ATM), Synchronous Optical Network (SONET), at Wavelength Division Multiplexing (WDM). Ang hibla ay nagbibigay ng mas maraming bandwidth para sa gulugod, metropolitan area at mga network ng pag -access.

Mga Pamantayan

Ang hibla ay nakakatugon o lumampas sa rekomendasyon ng ITU-T G.652D at IEC 60793-2-50 uri ng mga pagtutukoy ng hibla.

Mga katangian

Dinisenyo upang mapatakbo sa buong hanay ng spectral na 1260-1625 nm, na nagbibigay ng 50% na mas magagamit na mga haba ng haba para sa pagtaas ng kapasidad ng paghahatid

Ang mahusay na optical na pagganap ay sumusuporta sa mga teknolohiyang paghahatid ng high-speed tulad ng DWDM at CWDM

Pagiging katugma sa umiiral na 1310 nm kagamitan

Magandang proteksyon at mahusay na katatagan ng puwersa ng strip

Tumpak na mga geometrical na mga parameter na sumisiguro ng mababang pagkawala ng paghahati at mataas na kahusayan sa paghahati

Mga pagtutukoy

Mga katangian		Mga kondisyon	Tinukoy na mga halaga	Mga yunit
Mga optical na katangian
Pagpapalambing		1310nm	≤0.34	[db/km]
		1383nm (pagkatapos ng H2-Aging)	≤0.34	[db/km]
		1550nm	≤0.20	[db/km]
		1625nm	≤0.24	[db/km]
Pagpapalambing kumpara sa haba ng haba Max. α di ﬀ erence		1285-1330nm, bilang pagtukoy sa 1310nm	≤0.03	[db/km]
Pagpapalambing kumpara sa haba ng haba Max. α di ﬀ erence		1525-1575nm, bilang pagtukoy sa 1550nm	≤0.02	[db/km]
Pagkakalat ng coe cient		1285-1340nm	-3.5 hanggang 3.5	[ps/(nm · km)]
		1550nm	≤18	[ps/(nm · km)]
		1625nm	≤22	[ps/(nm · km)]
Zero pagkakalat ng daluyong (λ0)		-	1300-1324	[NM]
Zero pagkakalat ng slope (S0)		-	≤0.092	[ps/(nm2 · km)]
Karaniwang halaga		-	0.086	[ps/(nm2 · km]
PMD	Pinakamataas na indibidwal na hibla	-	≤0.1	[ps/√km]
	Halaga ng Disenyo ng Link （M = 20 ， Q = 0.01%)	-	≤0.06	[ps/√km]
	Karaniwang halaga	-	0.04	[ps/√km]
Cable Cuto ﬀ Wavelength (λcc)		-	≤1260	[NM]
Diameter ng patlang ng mode （mfd）		1310nm	8.7-9.5	[μm]
Diameter ng patlang ng mode （mfd）		1550nm	9.8-10.8	[μm]
E ﬀ ective na index ng pag -iingat （ne ﬀ）		1310nm	1.466	-
E ﬀ ective na index ng pag -iingat （ne ﬀ）		1550nm	1.467	-
Point discontinuities		1310nm	≤0.05	[DB]
Point discontinuities		1550nm	≤0.05	[DB]
Mga katangian ng geometrical
Diameter ng Cladding		-	125.0 ± 0.7	[μm]
Cladding non-circularity		-	≤1.0	[%]
Diameter ng Coating		-	235-250	[μm]
Error sa Coating-Cladding Concentricity		-	≤12.0	[μm]
Patong na hindi pabilog		-	≤6.0	[%]
Error sa Core-Cadding Concentricity		-	≤0.6	[μm]
Curl (radius)		-	≥4	[m]
Haba ng paghahatid		-	Hanggang sa 50.4	[km/reel]
Mga katangian ng kapaligiran		1310nm, 1550nm & 1625nm
Temperatura dependence sapilitan pagpapalambing		-60 ℃ hanggang +85 ℃	≤0.05	[db/km]
Ang temperatura-humid na pagbibisikleta ay sapilitan na pagpapalambing		-10 ° C hanggang +85 ° C, 98% RH	≤0.05	[db/km]
Ang pagsawsaw sa tubig ay sapilitan na sapilitan na pagpapalambing		23 ° C ， sa loob ng 30 araw	≤0.05	[db/km]
Damp heat dependence sapilitan pagpapalambing		85 ° C at 85% RH ， sa loob ng 30 araw	≤0.05	[db/km]
Dry heat aging		85 ℃, sa loob ng 30 araw	≤0.05	[db/km]
Mga pagtutukoy ng mekanikal
Patunay na pagsubok		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
Macro-bend na sapilitan pagpapalambing	100 lumiliko sa paligid ng isang mandrel na 30 mm radius	1625nm	≤0.05	[DB]
	100 lumiliko sa paligid ng isang mandrel na 25 mm radius	1310nm at 1550nm	≤0.05	[DB]
	1 lumingon sa isang mandrel ng 16 mm radius	1550nm	≤0.05	[DB]
Coating Strip Force		Karaniwang average na puwersa	1.5	[N]
Coating Strip Force		peak force	1.3-8.9	[N]
Dynamic na Parameter ng Pagkapagod (ND)		-	≥20	-

Single-mode Optical Fiber G.652D
