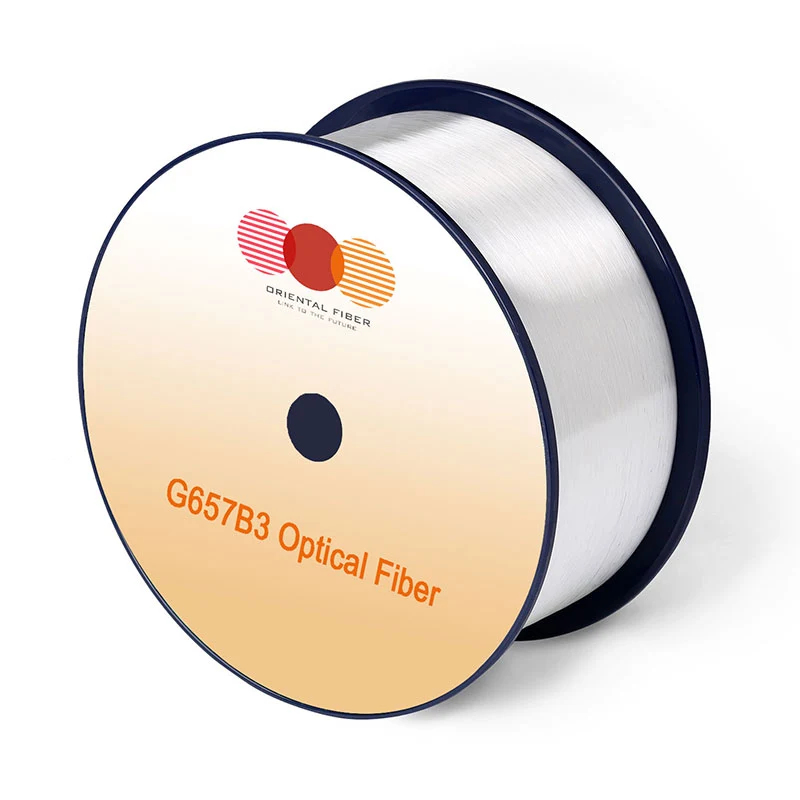

Single-mode optical fiber G.657.B3

Ang solong-mode na optical fiber G.657.B3 ay idinisenyo para sa hibla-to-the-home (FTTH), mga network ng negosyo, at anumang iba pang aplikasyon na nangangailangan ng mga ultra-mababang baluktot na pagkalugi sa maliit na liko radii.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Aplikasyon

● Fiber patch cords ng iba't ibang mga istraktura

● Mataas na bilis ng optical na mga landas para sa mga network ng hibla-to-the-home (FTTH)

● Mga cable na may kaunting mga kinakailangan sa baluktot

● Maliit na mga sangkap na optical

Mga Pamantayan sa Produkto

Ang optical na pagganap ay mas mahusay kaysa sa inirerekomenda ng ITU-T G.657.B3 at IEC 60793-2-50 B6.B3, na may isang baluktot na radius na mas mababa sa 5mm, na maaaring matugunan ang kumplikadong mga kondisyon ng pag-install sa MDU at FTTH, tulad ng mga sulok, nagbubuklod, mataas na pag-igting ng pag-load, atbp.

Mga katangian

● Ang minimum na baluktot na radius ay maaaring umabot sa 5mm, na kung saan ay ganap na katugma sa lahat ng G.652.D optical fibers

● Mababang pagpapalambing, pagtugon sa mga kinakailangan sa operasyon ng banda ng O-E-S-C-L

● Mababang pagkawala ng baluktot, angkop para sa hinihingi na mga disenyo ng optical cable kabilang ang mga cable ng laso

● Tumpak na mga geometriko na mga parameter at malaking MFD Tiyakin ang mababang pagkawala ng paghahati at mataas na kahusayan

● Mataas na halaga ng nd, pagpupulong ng mahabang buhay ng serbisyo sa pinakamababang radius na baluktot

Mga pagtutukoy

Mga katangian		Mga kondisyon	Speci ﬁ ed mga halaga	Mga yunit
Optical Mga katangian
Pagpapalambing		1310nm	≤0.35	[db/km]
		1383nm （pagkatapos ng H2-Aging）	≤0.35	[db/km]
		1550nm	≤0.21	[db/km]
		1625nm	≤0.23	[db/km]
Pagpapalambing kumpara sa haba ng haba Max. α di ﬀ erence		1285-1330nm, IN Sanggunian sa 1310nm	≤0.03	[db/km]
Pagpapalambing kumpara sa haba ng haba Max. α di ﬀ erence		1525-1575nm, IN Sanggunian sa 1550nm	≤0.02	[db/km]
Zero Pagkakalat ng Haba (λ0)		-	1300-1324	[NM]
Zero Pagkakalat ng slope (S0)		-	≤0.092	[ps/(nm2 · km)]
PMD	Pinakamataas Indibidwal na hibla	-	≤0.1	[ps/√km]
	Halaga ng Disenyo ng Link （M = 20 ， Q = 0.01%)	-	≤0.06	[ps/√km]
	Karaniwan Halaga	-	0.04	[ps/√km]
Cable Cuto ﬀ wavelength (λcc)		-	≤1260	[NM]
Mode Diameter ng patlang （MFD）		1310nm	8.2-9.0	[μm]
Mode Diameter ng patlang （MFD）		1550nm	9.1-10.1	[μm]
E ﬀ ective na index ng pag -iingat （ne ﬀ）		1310nm	1.468	-
E ﬀ ective na index ng pag -iingat （ne ﬀ）		1550nm	1.469	-
Point Mga discontinuities		1310nm	≤0.05	[DB]
Point Mga discontinuities		1550nm	≤0.05	[DB]
Geometrical Mga katangian
Cladding Diameter		-	125.0 ± 0.7	[μm]
Cladding Non-Circularity		-	≤0.7	[%]
Patong Diameter		-	235-245	[μm]
Coating-cladding Error sa concentricity		-	≤12.0	[μm]
Patong Non-Circularity		-	≤6.0	[%]
Core-cadding Error sa concentricity		-	≤0.5	[μm]
Curl (radius)		-	≥4	[m]
Paghahatid Haba		-	Pataas hanggang 25.2	[km/reel]
Mga katangian ng kapaligiran		1310nm, 1550nm & 1625nm
Temperatura Dependence sapilitan pagpapalambing		-60 ℃ hanggang +85 ℃	≤0.05	[db/km]
Temperatura-humid Ang pagbibisikleta na sapilitan na pagpapalambing		-10 ° C. sa +85 ° C, 98% RH	≤0.05	[db/km]
Watersoak Dependence sapilitan pagpapalambing		23 ° C ， sa loob ng 30 araw	≤0.05	[db/km]
Mamasa -masa Ang pag -asa sa init ay sapilitan na pagpapalambing		85 ° C. at 85% rh ， para sa 30 araw	≤0.05	[db/km]
Tuyo Pag -iipon ng init		85 ℃ ， sa loob ng 30 araw	≤0.05	[db/km]
Mekanikal Speci ﬁ cation
Patunay Pagsubok		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
Macro-bend Sapilitan pagkawala	1 lumingon sa isang mandrel ng 10 mm radius	1550nm	≤0.03	[DB]
	1 Lumiko sa isang mandrel ng 10 mm radius	1625nm	≤0.1	[DB]
	1 Lumiko sa isang mandrel na 7.5 mm radius	1550nm	≤0.08	[DB]
	1 lumingon sa isang mandrel ng 7.5 mm radius	1625nm	≤0.25	[DB]
	1 Lumiliko sa paligid ng isang mandrel na 5 mm radius	1550nm	≤0.15	[DB]
	1 Lumiliko sa paligid ng isang mandrel na 5 mm radius	1625nm	≤0.45	[DB]
Patong Strip Force		Karaniwan average na puwersa	1.5	[N]
Patong Strip Force		rurok lakas	1.3-8.9	[N]
Dynamic Nakakapagod na parameter (ND)		-	≥20	-

Single-mode Optical Fiber G.657.B3
