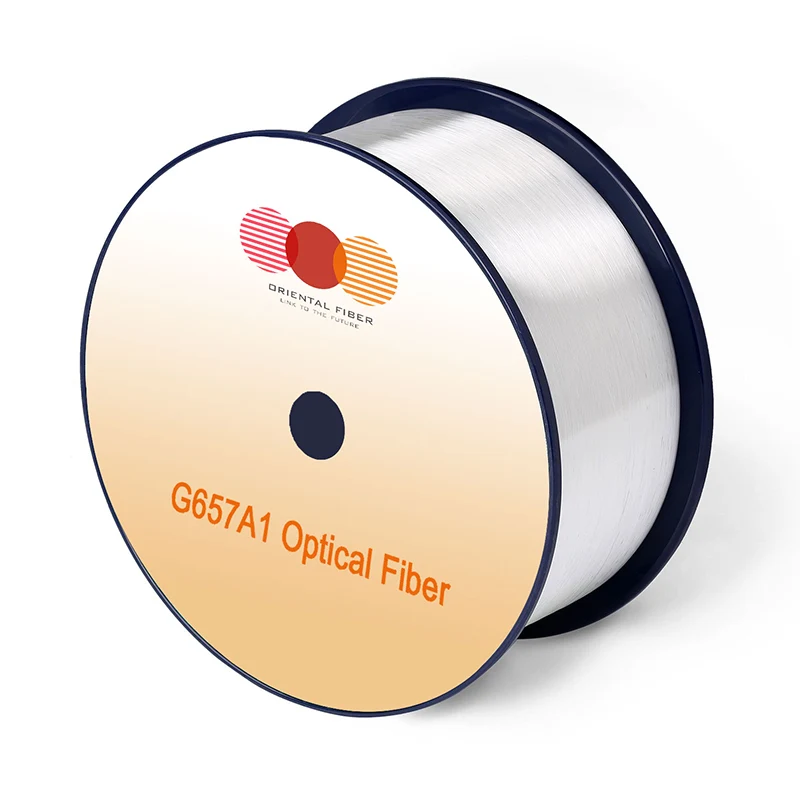

Single-mode optical fiber g.657.a1

Ang solong-mode na optical fiber G.657.A1 ay naglalaman ng lahat ng mga katangian ng single-mode fiber at nagbibigay ng mahusay na pagtutol sa microbending. Mayroon itong mababang macrobending sensitivity at mababang antas ng rurok ng tubig. Ito ay ganap na na-optimize para magamit sa banda ng O-E-S-C-L (1260 -1625 nm). Maaari itong pigilan ang labis na pagkalugi nang maayos dahil sa mababang macrobending sa 1625 nm na haba ng haba ng haba. Hindi lamang ito sumusuporta sa mga aplikasyon ng L-band, ngunit pinapayagan din para sa madaling pag-install nang walang labis na pag-aalaga kapag iniimbak ang hibla (halimbawa, sa isang kahon ng splice). Para sa paggamit ng cable sa loob ng mga gusali, sinusuportahan ng G657A1 fiber ang maliit na cable bend radius at compact na pag -install.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Aplikasyon

Maikling mga cable ng pitch para sa espesyal na aplikasyon

Mataas na pagganap ng optical network na nagpapatakbo sa banda ng O-E-S-C-L

Mataas na bilis ng optical na ruta sa mga gusali (FTTX)

Ang mga optical cable na may mataas na mga kinakailangan tungkol sa baluktot na radius

Mga Pamantayan

Ang solong-mode na optical fiber G.657.A1 ay nakakatugon o lumampas sa rekomendasyon ng ITU-T G.652.D/G.657.A1, kabilang ang IEC 60793-2-50 Uri ng B1.3/B6.A1 Mga pagtutukoy ng hibla.

Mga katangian

Ang mababang pagpapalambing ay nakakatugon sa mga kinakailangan ng operasyon ng O-E-S-C-L band

Magandang baluktot na paglaban sa pagkawala sa maikling radius bends

Mababang mga pagkalugi para sa hinihingi na mga disenyo ng cable kabilang ang mga cable ng laso

Ang mababang PMD ay nakakatugon sa mataas na rate ng paghahatid ng bit-rate at pangmatagalan

Tumpak na mga geometrical na mga parameter na sumisiguro ng mababang pagkawala ng paghahati at mataas na kahusayan sa paghahati

Mga pagtutukoy

Mga katangian		Mga kondisyon	Tinukoy na mga halaga	Mga yunit
Mga optical na katangian
Pagpapalambing		1310nm	≤0.35	[db/km]
		1383nm (pagkatapos ng H2-Aging)	≤0.35	[db/km]
		1460nm	≤0.25	[db/km]
		1550nm	≤0.21	[db/km]
		1625nm	≤0.23	[db/km]
Pagpapalambing kumpara sa haba ng haba Max. α di ﬀ erence		1285-1330nm, bilang pagtukoy sa 1310nm	≤0.03	[db/km]
Pagpapalambing kumpara sa haba ng haba Max. α di ﬀ erence		1525-1575nm, bilang pagtukoy sa 1550nm	≤0.02	[Db/km]
Pagkakalat ng coe cient		1285-1340nm	-3.5 hanggang 3.5	[ps/(nm · km)]
		1550nm	≤18	[ps/(nm · km)]
		1625nm	≤22	[ps/(nm · km)]
Zero pagkakalat ng daluyong (λ0)		-	1300-1324	[NM]
Zero pagkakalat ng slope (S0)		-	≤0.092	[ps/(nm2 · km)]
Karaniwang halaga		-	0.086	[ps/(nm2 · km)]
PMD	Pinakamataas na indibidwal na hibla	-	≤0.1	[ps/√km]
	Halaga ng Disenyo ng Link (M = 20 ， Q = 0.01%) (M = 20 ， q = 0.01%)	-	≤0.06	[ps/√km]
	Karaniwang halaga	-	0.04	[ps/√km]
Cable cuto ﬀ haba ng haba (λcc)		-	≤1260	[NM]
Diameter ng patlang ng mode (MFD)		1310nm	8.4-9.2	[μm]
Diameter ng patlang ng mode (MFD)		1550nm	9.3-10.3	[μm]
E ﬀ ective na index ng pag -iingat (ne ﬀ)		1310nm	1.466	-
E ﬀ ective na index ng pag -iingat (ne ﬀ)		1550nm	1.467	-
Point discontinuities		1310nm	≤0.05	[DB]
Point discontinuities		1550nm	≤0.05	[DB]
Mga katangian ng geometrical
Diameter ng Cladding		-	125.0 ± 0.7	[μm]
Cladding non-circularity		-	≤0.7	[%]
Diameter ng Coating		-	235-245	[μm]
Error sa Coating-Cladding Concentricity		-	≤12.0	[μm]
Patong na hindi pabilog		-	≤6.0	[%]
Error sa Core-Cadding Concentricity		-	≤0.5	[μm]
Curl (radius)		-	≥4	[m]
Haba ng paghahatid		-	Hanggang sa 50.4	[km/reel]
Mga katangian ng kapaligiran		1310nm, 1550nm & 1625nm
Temperatura dependence sapilitan pagpapalambing		-60 ℃ hanggang +85 ℃	≤0.05	[Db/km]
Ang temperatura-humid na pagbibisikleta ay sapilitan na pagpapalambing		-10 ° C hanggang +85 ° C, 98% RH	≤0.05	[Db/km]
Watersoak dependence sapilitan pagpapalambing		23 ° C, sa loob ng 30 araw	≤0.05	[Db/km]
DAMP heat dependence sapilitan pagpapalambing		85 ° C at 85% RH, para sa 30 araw	≤0.05	[Db/km]
Dry heat aging		85 ℃, sa loob ng 30 araw	≤0.05	[Db/km]
Pagtukoy ng mekanikal
Patunay na pagsubok		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
		-	-	-
Macro-bend na sapilitan pagkawala	10 lumiliko sa paligid ng isang mandrel na 15 mm radius	1550nm	≤0.25	[DB]
	10 lumiliko sa paligid ng isang mandrel na 15 mm radius	1625nm	≤1.0	[DB]
	1 lumingon sa isang mandrel ng 10 mm radius	1550nm	≤0.75	[DB]
	1 lumingon sa isang mandrel ng 10 mm radius	1625nm	≤1.5	[DB]
Coating Strip Force		Karaniwang average na puwersa	1.5	[N]
Coating Strip Force		peak force	1.3-8.9	[N]
Dynamic na Parameter ng Pagkapagod (ND)		-	≥20	-

Single-mode Optical Fiber G.657.A1
