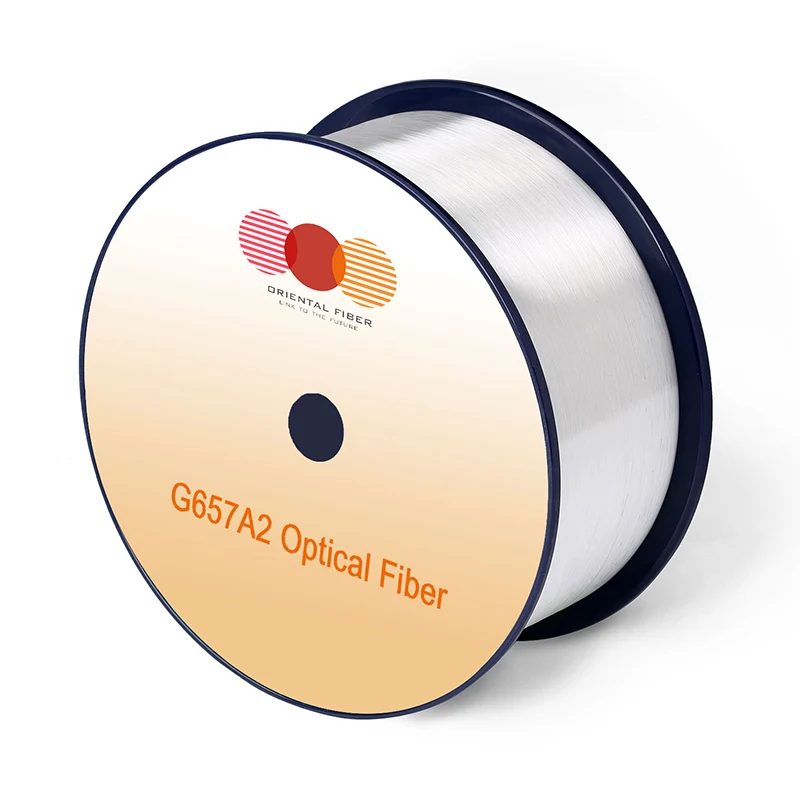

Single-mode optical fiber g.657.a2

Pinagsasama ng Single-Mode Optical Fiber G.657.A2 ang mahusay na mga katangian: mahusay na mababang sensitivity ng macrobending at mababang antas ng rurok ng tubig. Ito ay ganap na na-optimize para magamit sa banda ng O-E-S-C-L (1260 -1625 nm). Ang katangian ng Bend-insensitive ay hindi lamang ginagarantiyahan ang application ng L-band, ngunit pinapayagan din para sa madaling pag-install nang walang labis na pag-aalaga kapag iniimbak ang hibla, lalo na para sa mga aplikasyon ng FTTH. Ang radius ng liko sa port ng hibla ng hibla at ang minimum na radius ng liko sa dingding at sulok ay maaaring mabawasan.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Aplikasyon

Ang lahat ng mga uri ng mga cable ng hibla na may iba't ibang mga istraktura

Ang mga high-performance optical network na nagpapatakbo sa banda ng O-E-S-C-L

Mataas na bilis ng optical na ruta para sa mga fibre-to-the-home network

Ang mga optical cable na may mataas na mga kinakailangan tungkol sa baluktot na mga kinakailangan sa pagganap

Maliit na laki ng fiber cable at optical na sangkap

Mga Pamantayan

That-t

IEC 60793-2-50 Uri ng B1.3/B6.A1/B6.A2/B6.B2 Optical Fiber Specification.

Mga katangian

Mataas na pagtutol sa baluktot na pagkalugi sa saklaw ng radius ng liko na 7.5 hanggang 15 mm

Ganap na katugma sa lahat ng G.652 optical fibers

Ang mababang pagpapalambing ay nakakatugon sa demand ng operasyon sa banda ng O-E-S-C-L

Ang mababang PMD ay nakakatugon sa mataas na bit-rate at pangmatagalang mga kinakailangan sa paghahatid

Mababang pagkawala ng baluktot

Tumpak na mga geometrical na mga parameter

Mataas na halaga ng ND

Mga pagtutukoy

Mga katangian		Mga kondisyon	Tinukoy na mga halaga	Mga yunit
Mga optical na katangian
Pagpapalambing		1310nm	≤0.35	[db/km]
		1383nm (pagkatapos ng H2-Aging)	≤0.35	[db/km]
		1460nm	≤0.25	[db/km]
		1490nm	≤0.23	[db/km]
		1550nm	≤0.21	[db/km]
		1625nm	≤0.23	[db/km]
Pagpapalambing kumpara sa haba ng haba Max. α di ﬀ erence		1285-1330nm, bilang pagtukoy sa 1310nm	≤0.03	[db/km]
Pagpapalambing kumpara sa haba ng haba Max. α di ﬀ erence		1525-1575nm, bilang pagtukoy sa 1550nm	≤0.02	[db/km]
Zero pagkakalat ng daluyong (λ0)		-	1300-1324	[NM]
Zero pagkakalat ng slope (S0)		-	≤0.092	[ps/(nm2 · km)]
PMD	Pinakamataas na indibidwal na hibla	-	≤0.1	[ps/√km]
	Halaga ng Disenyo ng Link (M = 20 ， Q = 0.01%)	-	≤0.06	[ps/√km]
	Karaniwang halaga	-	0.04	[ps/√km]
Cable cuto ﬀ haba ng haba (λcc)		-	≤1260	[NM]
Diameter ng patlang ng mode (MFD)		1310nm	8.4-9.2	[μm]
Diameter ng patlang ng mode (MFD)		1550nm	9.3-10.3	[μm]
E ﬀ ective na index ng pag -iingat (ne ﬀ)		1310nm	1.466	-
E ﬀ ective na index ng pag -iingat (ne ﬀ)		1550nm	1.467	-
Point discontinuities		1310nm	≤0.05	[DB]
Point discontinuities		1550nm	≤0.05	[DB]
Mga katangian ng geometrical
Diameter ng Cladding		-	125.0 ± 0.7	[μm]
Cladding non-circularity		-	≤0.7	[%]
Diameter ng Coating		-	235-245	[μm]
Error sa Coating-Cladding Concentricity		-	≤12.0	[μm]
Patong na hindi pabilog		-	≤6.0	[%]
Error sa Core-Cadding Concentricity		-	≤0.5	[μm]
Curl (radius)		-	≥4	[m]
Haba ng paghahatid		-	Hanggang sa 50.4	[km/reel]
Mga katangian ng kapaligiran		1310nm, 1550nm & 1625nm
Temperatura dependence sapilitan pagpapalambing		-60 ℃ hanggang +85 ℃	≤0.05	[db/km]
Ang temperatura-humid na pagbibisikleta ay sapilitan na pagpapalambing		-10 ° C hanggang +85 ° C, 98% RH	≤0.05	[db/km]
Watersoak dependence sapilitan pagpapalambing		23 ° C, sa loob ng 30 araw	≤0.05	[db/km]
DAMP heat dependence sapilitan pagpapalambing		85 ° C at 85% RH, para sa 30 araw	≤0.05	[db/km]
Dry heat aging		85 ℃, sa loob ng 30 araw	≤0.05	[db/km]
Pagtukoy ng mekanikal
Patunay na pagsubok		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
Macro-bend na sapilitan pagpapalambing	10 lumiliko sa paligid ng isang mandrel na 15 mm radius	1550nm	≤0.03	[DB]
	10 lumiliko sa paligid ng isang mandrel na 15 mm radius	1625nm	≤0.1	[DB]
	1 lumingon sa isang mandrel ng 10 mm radius	1550nm	≤0.1	[DB]
	1 lumingon sa isang mandrel ng 10 mm radius	1625nm	≤0.2	[DB]
	1 lumingon sa isang mandrel na 7.5 mm radius	1550nm	≤0.5	[DB]
	1 lumingon sa isang mandrel na 7.5 mm radius	1625nm	≤1.0	[DB]
Coating Strip Force		Karaniwang average na puwersa	1.5	[N]
Coating Strip Force		peak force	1.3-8.9	[N]
Dynamic na Parameter ng Pagkapagod (ND)		-	≥20	-

Single-mode Optical Fiber G.657.A2
